绘图前的基本设置和显示控制
单元六

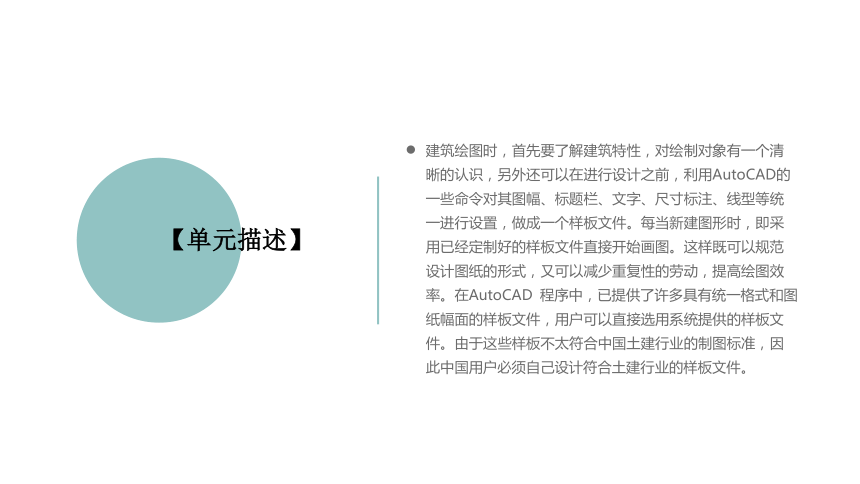

建筑绘图时，首先要了解建筑特性，对绘制对象有一个清晰的认识，另外还可以在进行设计之前，利用AutoCAD的一些命令对其图幅、标题栏、文字、尺寸标注、线型等统一进行设置，做成一个样板文件。每当新建图形时，即采用已经定制好的样板文件直接开始画图。这样既可以规范设计图纸的形式，又可以减少重复性的劳动，提高绘图效率。在AutoCAD 程序中，已提供了许多具有统一格式和图纸幅面的样板文件，用户可以直接选用系统提供的样板文件。由于这些样板不太符合中国土建行业的制图标准，因此中国用户必须自己设计符合土建行业的样板文件。
【单元描述】
【重点与难点】
1. 图形界限的设置
2. 绘图单位的设置
3. 图形的显示控制

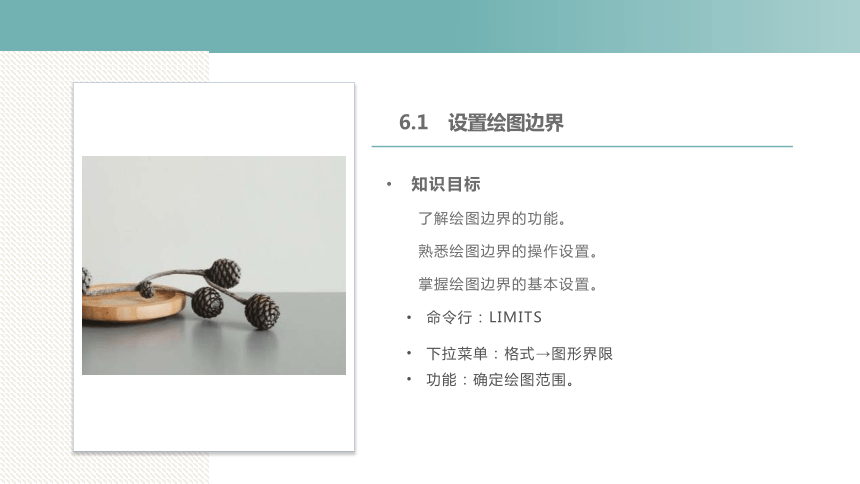

6.1　设置绘图边界
知识目标
了解绘图边界的功能。
熟悉绘图边界的操作设置。
掌握绘图边界的基本设置。
命令行：LIMITS
下拉菜单：格式→图形界限
功能：确定绘图范围。
6.2设置单位命令
知识目标：
了解单位设置的各项参数
熟悉单位设置的各项命令
掌握绘图前的基本单位设置
命令行:DDUNITS
下拉菜单:格式一单位
如果用户点取相应菜单项或执行DDUNITS命令，AutoCAD弹出对话框。

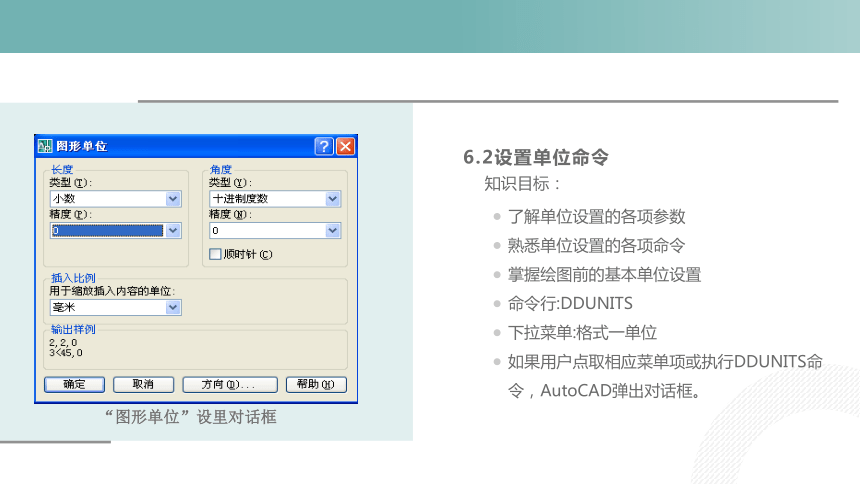

“图形单位”设里对话框

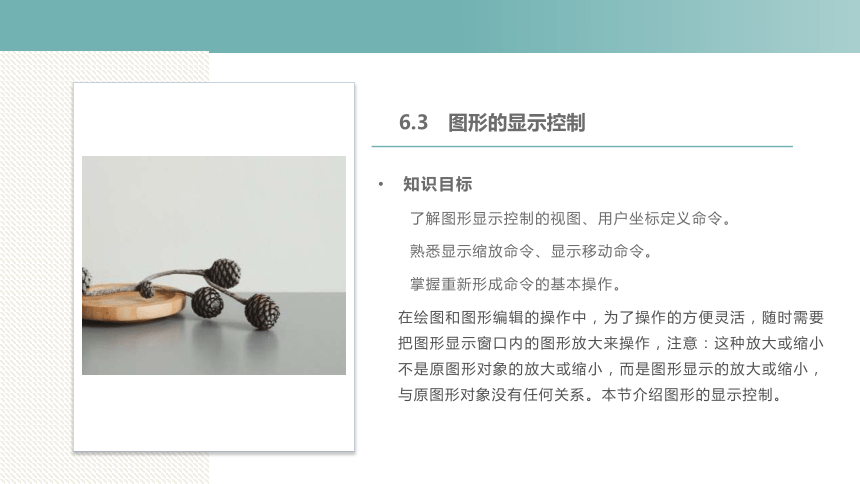

6.3　图形的显示控制
知识目标
了解图形显示控制的视图、用户坐标定义命令。
熟悉显示缩放命令、显示移动命令。
掌握重新形成命令的基本操作。
在绘图和图形编辑的操作中，为了操作的方便灵活，随时需要把图形显示窗口内的图形放大来操作，注意：这种放大或缩小不是原图形对象的放大或缩小，而是图形显示的放大或缩小，与原图形对象没有任何关系。本节介绍图形的显示控制。
命令：ZOOM
下拉菜单：视图→缩放
功能：将屏幕上的对象放大或缩小它们的视觉尺寸，但对象的实际尺寸保持不变。
6.3.1　显示缩放命令
命令：PAN
下拉菜单：视图→平移
功能：将屏幕上的对象平行移动，但对象的实际尺寸保持不变。
6.3.2　显示移动命令
命令：VIEW
下拉菜单：视图→命名视图（N）
功能：将当前图形定义成视图，当前图形可以是二维图形或三维图形。
6.3.3　视图命令
命令行:REDRAW
下拉菜单:视图—重画
功能:AutoCAD重画当前视口，删除点标记和编辑命令留下的杂乱显示内容(杂散像素)。
6.3.4重画命令
命令：UCS
下拉菜单：工具→ UCS
工具栏：
功能：在二维空间或三维空间工作时，可以定义一个用户坐标系，用户坐标系的原点和方向与世界坐标系的原点和方向不同。
6.3.5　用户坐标系定义
命令
命令：PLAN
下拉菜单：视图→三维视点→平面视图
功能：利用该命令，用户可以选择多种坐标系下的平面视图。
6.3.6　设置UCS 坐标
平面视图命令
6.4　实用命令
知识目标
了解对象列表命令。
熟悉清楚命令。
掌握求距、求面积命令。
本节将介绍AutoCAD 的查询命令，以及控制其基本功能和提供必要服务的实用命令。
命令：DIST
下拉菜单：工具→查询→距离
工具栏：查询工具栏→
功能：求指定的两点之间的距离以及有关的角度，其以当前的绘图单位显示。
操作格式：
命令:DIST
命令：AREA
下拉菜单：工具→查询→面积
工具栏：查询→
功能:求由若干个点所确定区域或由指定对象所围成区域的面积与周长，还可以进行面积的加、减运算。
操作格式:
命令:AREA
6.4.1求距命令
6.4.2求面积命令
命令：LIST
下拉菜单：工具→查询→列表显示
工具栏：查询→
功能：以列表的形式显示描述所指定对象特征的有关数据。
操作格式：
命令:LIST
命令：PURGE
功能：删除用户建立或调用但已没有用的块、标注样式、图层、线型、形文件、字
形、应用文件、多线型等。
操作格式：
命令:PURGE
6.4.3对象列表命令
6.4.4清理命令
