辅助绘图工具
单元三

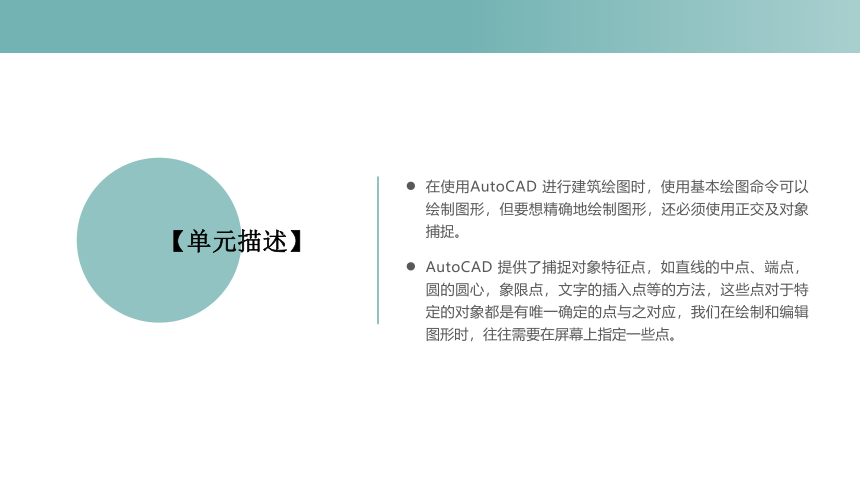

在使用AutoCAD 进行建筑绘图时，使用基本绘图命令可以绘制图形，但要想精确地绘制图形，还必须使用正交及对象捕捉。
AutoCAD 提供了捕捉对象特征点，如直线的中点、端点，圆的圆心，象限点，文字的插入点等的方法，这些点对于特定的对象都是有唯一确定的点与之对应，我们在绘制和编辑图形时，往往需要在屏幕上指定一些点。
【单元描述】

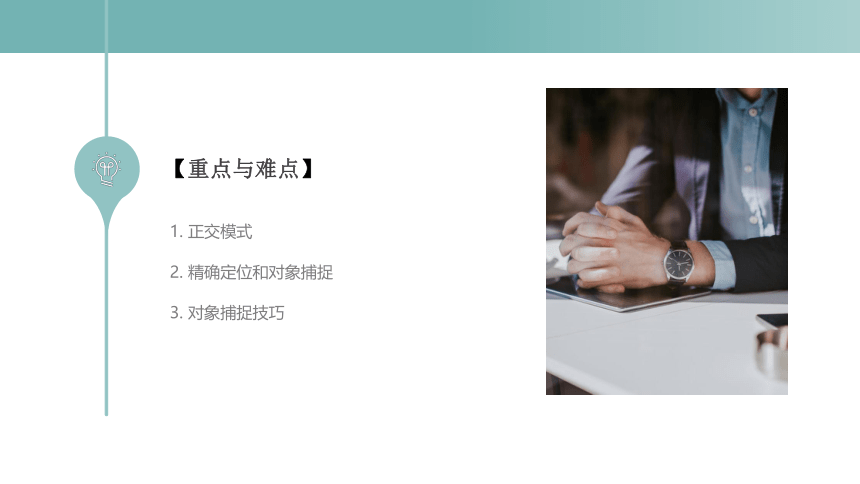

【重点与难点】
1. 正交模式
2. 精确定位和对象捕捉
3. 对象捕捉技巧
3.1正交模式
知识目标：
了解进入正交的模式快捷键。
熟悉正交模式的功能。
掌握正交模式的作用。
绘制水平和垂直直线时，打开正交模式，光标被约束在水平或垂直方向上移动。此模式可在运行其他命令的过程中切换。
打开正交模式有以下两种方法:
按钮:状态栏“正交”按钮
快捷键:F8.

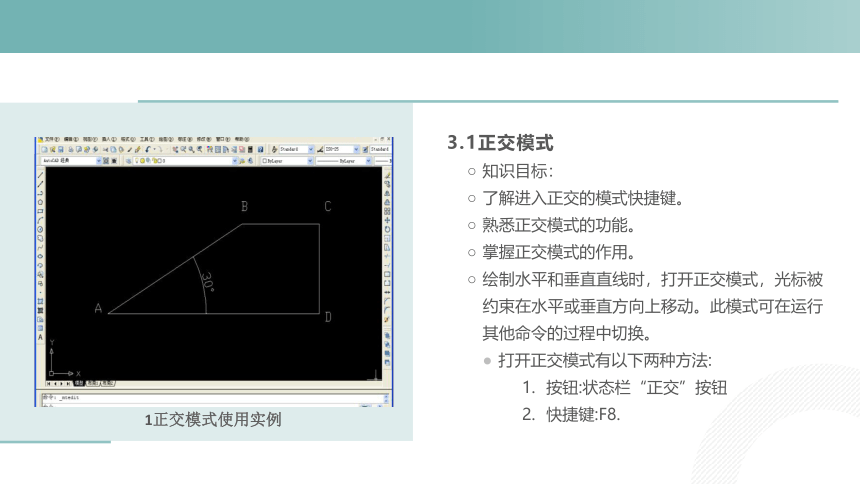

1正交模式使用实例
3.2栅格和捕捉
知识目标：
了解栅格的使用。
熟悉捕捉的设置。
掌握捕捉的使用环境。
栅格是一个帮助定位的工具，在绘图区中显示类似于坐标纸一样的可见点阵。利用栅格设置可显示任何所需间距的点阵栅格。栅格仅在屏幕上显示，不会对图纸的输出产生任何影响。必要时可以将栅格隐藏起来以免妨碍细部观察。

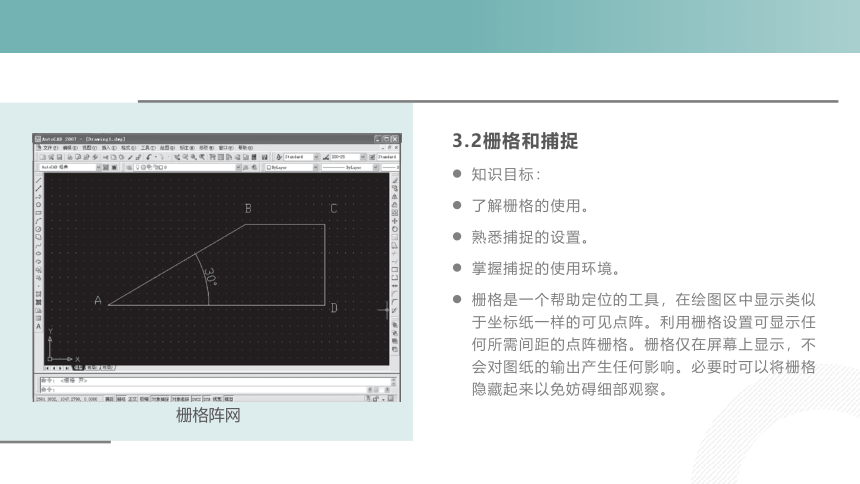

栅格阵网
3.3对象捕捉
知识目标：
了解对象捕捉的作用。
熟悉对象捕捉的设置。
掌握对象捕捉的使用方法。
在图形绘制过程中，常需要根据已有的对象来确定点坐标。对象捕捉可以帮助我们快速、准确地定位图形对象中的特征点，提高绘图的精度和工作效率。

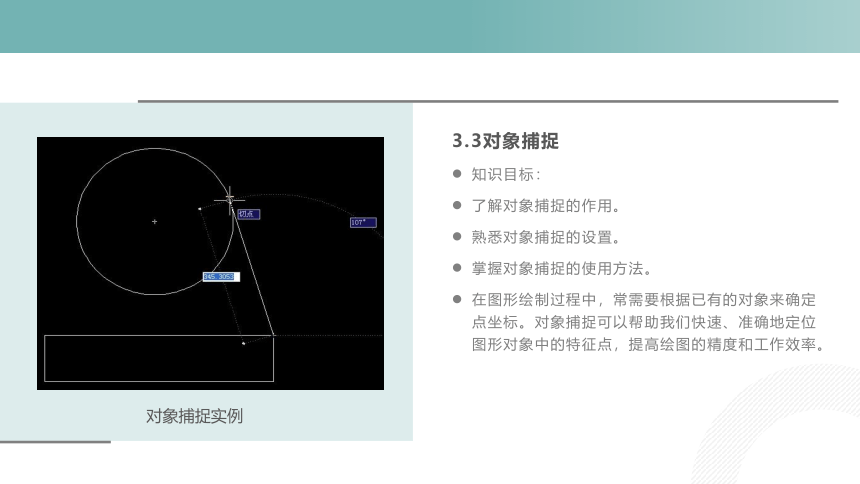

对象捕捉实例
一次性捕捉是指在某一命令执行中临时选取捕捉对象的某一特征点，捕捉完成后，该对象捕捉功能就自动关闭。
我们可以通过两种方法来调用一次性捕捉：
3.3.1　一次性捕捉
“对象捕捉”工具栏
对象捕捉模式设置方法
对象捕捉模式的设置方法有四种:
命令:OSNAP
菜单:工具→“草图设置”
按钮:“对象捕捉’工具栏
快捷菜单:状态栏 → →设置
执行以上任一操作，将打开“草图设置”对话框
选择“对象捕捉”选项卡。
3.3.2对象捕捉模式
“对象捕捉”选项卡
3.4　自动追踪：
知识目标：
了解自动追踪的功能。
熟悉自动追踪的方式。
掌握自动追踪的使用。
AutoCAD 具备自动追踪功能。“追踪”是指从图形中已有的点引出追踪线，将光标吸附在追踪线上来定位所需的点。自动追踪有两种方式：一种是极轴追踪，另一种是对象追踪。
极轴追踪是在指定起始点后.命令提示指定另一点时.按预设的角度增量方向显示出追踪线(虚线)。这时可将光标吸附在追踪线上，点取所需要的点。
极轴追踪与正交模式相似.但角度设定更为灵活，而且与对象捕捉结合使用时，还可捕捉追踪线与图线的交点。
设置极轴追踪的方法设置极轴追踪的方法有三种：
命令:DSETTINGS:
菜单:“工具”→“草图设置”
快捷菜单:状态栏“极轴按钮”→“设置"。
执行以上任一操作，将打开“草图设置”对话框.选择“极轴追踪”选项卡，如图3-7所示。
参数
“启用极轴追踪”:打开或关闭极轴追踪，其快捷链为F10。
3.4.1极轴追踪
3.4.2对象追踪
对象追踪(又称对象捕捉追踪)必须在对象捕捉、对象追踪模式同时打开时方可使用。它可以在对象捕捉点发出各极轴方向的追踪线，这样就可以方便地获得追踪线上的点，此外.用它还可以抽捉到追踪线与图线，追踪线与追踪线的交点。利用对象追踪功能，我们就可以在绘图过程中省去许多绘制辅助线的工作。
启用、关闭对象追踪可使快捷键为F11.
在使用AutoCAD绘制建筑图形时，单纯地使用绘制工具只能创建一些简单的基础对象。对于复杂的建筑图形，往往不能一次完成，而是通过不断的修改来达到最终的效果，而AutoCAD提供复制、镜像、移动等命令来完成操作。
