建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

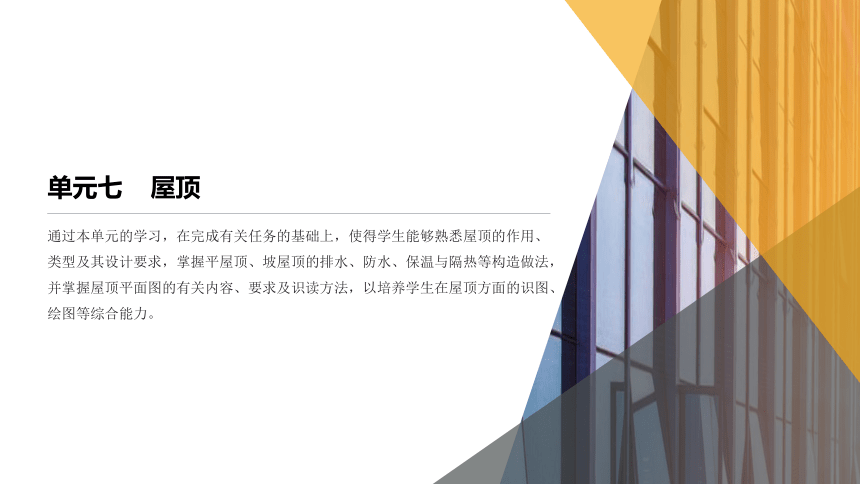

单元七 屋顶
通过本单元的学习，在完成有关任务的基础上，使得学生能够熟悉屋顶的作用、类型及其设计要求，掌握平屋顶、坡屋顶的排水、防水、保温与隔热等构造做法，并掌握屋顶平面图的有关内容、要求及识读方法，以培养学生在屋顶方面的识图、绘图等综合能力。
1. 熟悉屋顶的坡度及其设计要求。
2. 熟悉屋顶的作用与类型。

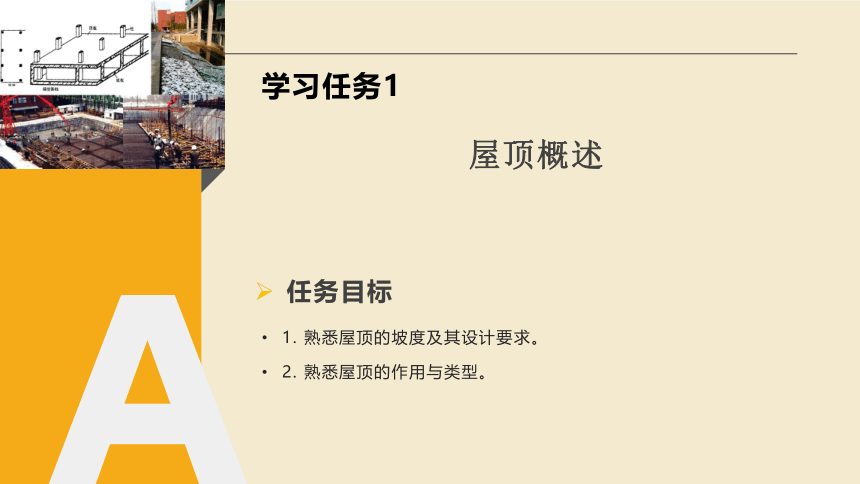

学习任务1
任务目标
屋顶概述

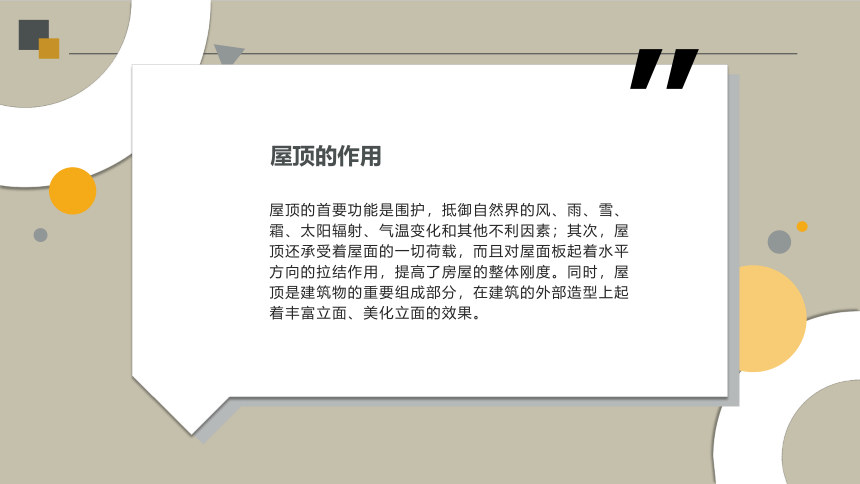

屋顶的作用
屋顶的首要功能是围护，抵御自然界的风、雨、雪、霜、太阳辐射、气温变化和其他不利因素；其次，屋顶还承受着屋面的一切荷载，而且对屋面板起着水平方向的拉结作用，提高了房屋的整体刚度。同时，屋顶是建筑物的重要组成部分，在建筑的外部造型上起着丰富立面、美化立面的效果。
屋顶的类型
（1）屋顶按功能的不同
可分为保温屋顶、隔热屋顶、采光屋顶、蓄水屋顶及上人
屋顶等。
（2）按屋面坡度及结构选型的不同
可分为平屋顶、坡屋顶及其他形式的屋顶三大类。
01
02
03
04
05
保温屋顶。
采光屋顶。
上人屋顶。
上人屋顶可以为人们提供室外休闲的活动场所。
隔热屋顶。
屋顶设置隔热层，以阻止室外热量进入室内，达到夏季降温的目的。
蓄水屋顶。
屋顶上做蓄水池，既可起到隔热、降温的作用，又可起到一定的景观效果。
屋顶按功能的不同分类
屋顶设置保温层，以减少室内热量向外散失，达到冬季节能保暖的目的。
屋顶采用透光材料，以满足室内的采光要求。
平屋顶。
其他屋顶。
坡屋顶。
1
2
3
平屋顶一般是指屋面坡度小于10%的屋顶，常用坡度范围为2%～5%，如图2-7-3所示。
随着使用要求和科学技术的发展，出现了许多新的屋顶结构形式，如拱结构、薄壳结构、悬索结构等。这些结构受力合理，能充分发挥材料的力学性能，节约材料，但施工复杂、造价较高，常用于大跨度的大型公共建筑当中，如图2-7-5所示。
坡屋顶是指屋面坡度大于10%的屋顶，常用坡度范围为10%～60%，如图2-7-4所示。
按屋面坡度及结构选型的不同的分类
按屋面坡度及结构选型的不同的分类
按屋面坡度及结构选型的不同的分类
墙体的作用
（一）结构要求
屋顶是房屋顶部的承重构件，不但要求承受自重，还要承受风、雨、雪、人等荷载，并将荷载传递给墙、柱等纵向受力构件，同时屋顶还起着对屋面上部的水平支撑作用，所以，屋顶应有足够的强度、刚度和稳定性来保证房屋的结构安全。房屋的支撑结构一般有平面结构和空间结构两种。平面结构包括梁板式结构和屋架结构；空间结构有网架、悬索、壳体、折板凳结构形式。
（二）防水要求
在屋顶设计中，防水是屋顶构造设计中最基本的功能要求，也是保证建筑室内空间能够正常使用的先决条件。
（三）保温隔热要求
屋顶为外围护结构，应具有一定的热阻性能。在北方寒冷地区，冬季室内外温差大，室内有采暖设施，屋顶应采取保温措施；而在南方炎热地区，夏季为避免强烈的太阳辐射和高温对室内的影响，屋顶应采取隔热措施。
（四）建筑艺术要求
不同性质的建筑将产生各种不同形式的屋顶：一般多层、高层建筑（如住宅、宾馆、办公建筑、文化建筑等）多采用平屋顶或坡屋顶；大型公共建筑、大跨度建筑物（如体育馆、图书馆、歌剧院等）多采用空间结构，屋顶多为曲线、折线、壳体等形式。
屋顶的设计要求
