Plane reinforcement identification drawing
模块七 门窗 7.4窗的构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04

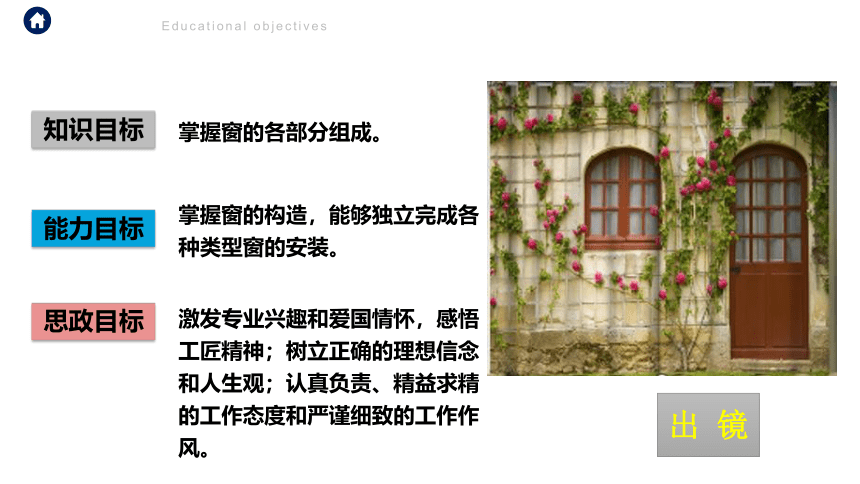

教学目标
Educational objectives
Educational objectives
知识目标
掌握窗的各部分组成。
能力目标
掌握窗的构造，能够独立完成各种类型窗的安装。
思政目标
激发专业兴趣和爱国情怀，感悟工匠精神；树立正确的理想信念和人生观；认真负责、精益求精的工作态度和严谨细致的工作作风。
出 镜

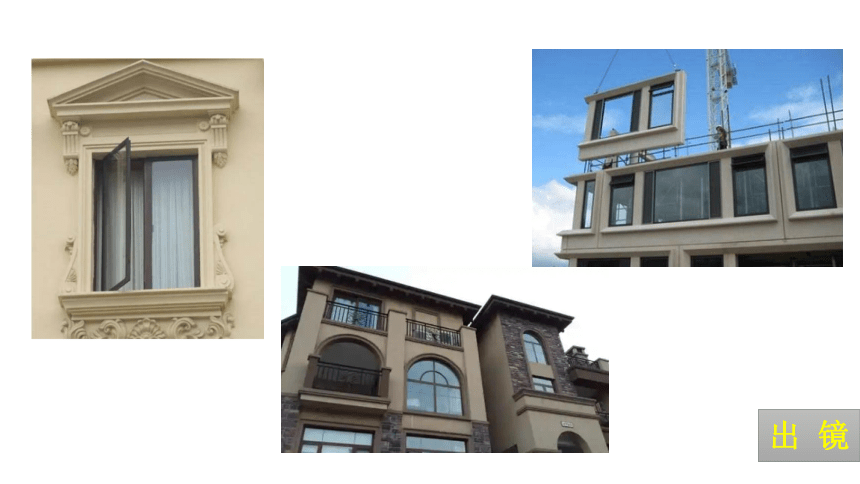

教学引入
Teaching introduction
02
Number two
PART TWO
出 镜
03
PART THREE
Number three
教学展开
Teaching development
窗的构造
出 镜
一、窗的组成
窗一般由窗框、窗扇和五金零件组成。五金零件包括铰链、插销、风钩、拉手等。
当建筑的室内装修标准较高时，窗洞口周围可增设贴脸、筒子板、压条、窗台板及窗帘盒等附件。
窗的构造
出 镜
一、窗的组成
（1）窗框
窗框又称窗樘，一般由上框、下框及边框组成，在有亮子窗或横向窗扇数较多时，应设置中横框和中竖框。
窗的构造
出 镜
一、窗的组成
窗框的安装
窗框的安装分为立口和塞口两种。窗框的安装方法与门框基本相同。窗框与墙体之间的缝隙应用砂浆或油膏填实，以满足防风、挡雨、保温、隔声等要求。标准较高的常做贴脸板或筒子板封盖。寒冷地区，缝内填塞弹性密封材料如毛毡、矿棉或聚苯乙烯泡沫塑料等，以增强密封保温效果。
窗的构造
出 镜
一、窗的组成
窗框在墙上的位置
一般与墙的内表面平齐，安装时窗框突出砖面20mm，以便墙面粉刷后与抹灰面平齐。窗框与抹灰面交接处应用贴脸板搭盖，以阻止由于抹灰干缩形成缝隙后风雨透入室内，同时可增加美观。
当窗框立于墙中时，应设窗台板，外设窗台。窗框外平时，靠室内一面设窗台板，窗台板可用木板，也可用预制水磨石板。
窗框在墙中的位置
窗的构造
出 镜
一、窗的组成
（2）窗扇?
平开窗常见的窗扇有玻璃窗扇、纱窗扇和百叶窗。一般平开窗的窗扇高度为600~1200mm，宽度不宜大于600mm。推拉窗的窗扇高度不宜大于1500mm，窗扇由上、下冒头和边梃组成，为减少玻璃尺寸，窗扇上常设窗芯分格。在下冒头上设披水板以防止雨水进入室内。
窗扇的构造处理
（a）窗扇立面；（b）窗扇剖面；（c）线脚示例；（d）盖缝处理
窗的构造
出 镜
一、窗的组成
五金零件：窗的五金零件有铰链、插销、窗钩、拉手、铁三角、木螺丝、窗纱、玻璃等。
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了窗的各部分组成。重点是掌握窗框的组成及安装，难点是五金零件的组成。好，本次课我们就讲到这里，同学们，下次课再见。
