Plane reinforcement identification drawing
模块八 房屋建筑施工图概述 8.1 施工图的类型及设计流程
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives
知识目标
掌握建筑施工图设计的流程。
能力目标
能够完成建筑施工图的设计工作。
思政目标
培养学生认真的学习态度、吃苦耐劳、一丝不苟的工作作风，勇于担当，爱岗敬业，遵守规则，树立良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO

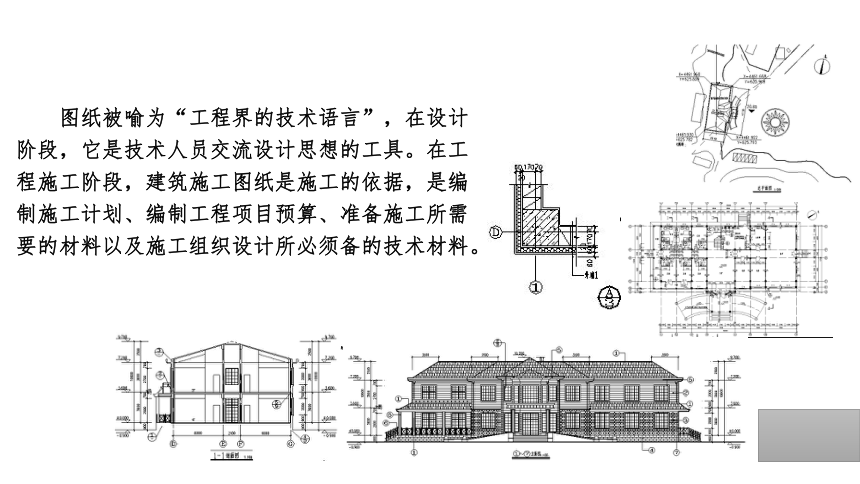

图纸被喻为“工程界的技术语言”，在设计阶段，它是技术人员交流设计思想的工具。在工程施工阶段，建筑施工图纸是施工的依据，是编制施工计划、编制工程项目预算、准备施工所需要的材料以及施工组织设计所必须备的技术材料。
03
PART THREE
Number three
教学展开
Teaching development
建筑施工图设计流程
一、施工图的产生
编制工程设计任务书→选择建设用地→场地勘测→设计图纸→工程施工→设备安装→工程验收→交付使用和回访总结等阶段。
建筑施工图设计流程
二、施工图的设计过程
房屋的建造一般需经设计和施工两个过程。
设计工作一般又分为两个阶段:初步设计和施工图设计阶段。对一些技术上复杂而又缺乏设计经验的工程，还应增加技术设计(或称扩大初步设计)阶段，作为协调各工种的矛盾和绘制施工图的准备。
建筑施工图设计流程
初步设计阶段设计工作
1、设计前的准备。包括接受任务，明确要求，收集资料，调查研究。
2、方案设计。包括方案设计主要通过平面、剖和立面等图样表达设计意图。
3、绘制初步设计图。设计方案确定后，需进一步解决构件的选型、布置和各工种之间的配合等技术问题，并对方案作进一步的修改。用计算机(或用绘图仪器)按一定比例绘制好图样后，送交有关部门审批。
建筑施工图设计流程
初步设计的图纸主要包括以下几部分内容:
(1)初步设计图的内容包括总平面布置图、建筑平、立、剖面图。
(2)初步设计图的表现方法和绘图原理与施工图一样，只是图样的数量和深度(包括表达的内容及尺寸)有较大的区别。同时，初步设计图图面布置可以灵活些，图样的表现方法可以多样些。
建筑施工图设计流程
施工图设计阶段
施工图设计主要是将已经批准的初步设计图，按照施工的要求予以具体化。为施工安装、编制施工预算、安排材料、设备和非标准构件的制作等提供完整的、正确的图纸依据。
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了房屋的设计工作一般分为初步设计和施工图设计阶段。对一些技术上复杂而又缺乏设计经验的工程，还应增加技术设计阶段。重点是掌握初步设计阶段设计工作，难点是初步设计的图纸内容。好，本次课我们就讲到这里，同学们，下次课再见。
