Plane reinforcement identification drawing
模块八 房屋建筑施工图概述 8.2 房屋建筑施工图的有关规定
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04

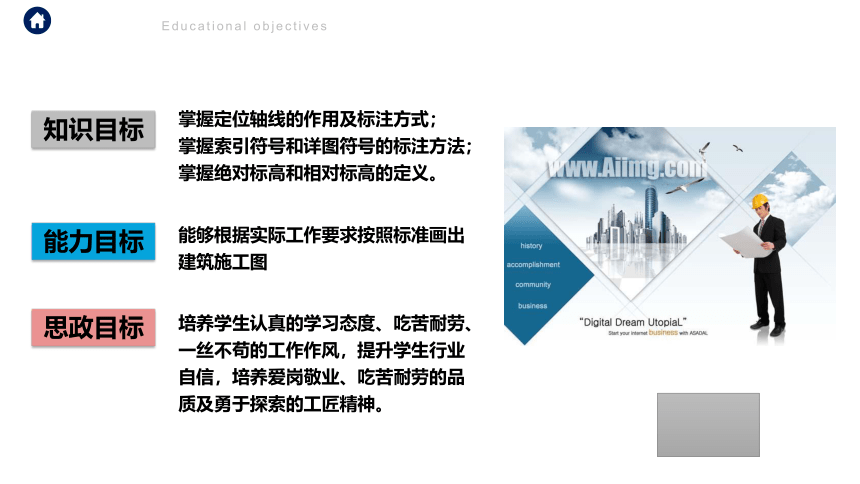

教学目标
Educational objectives
Educational objectives
知识目标
掌握定位轴线的作用及标注方式；
掌握索引符号和详图符号的标注方法；
掌握绝对标高和相对标高的定义。
能力目标
能够根据实际工作要求按照标准画出建筑施工图
思政目标
培养学生认真的学习态度、吃苦耐劳、一丝不苟的工作作风，提升学生行业自信，培养爱岗敬业、吃苦耐劳的品质及勇于探索的工匠精神。
教学引入
Teaching introduction
02
Number two
PART TWO

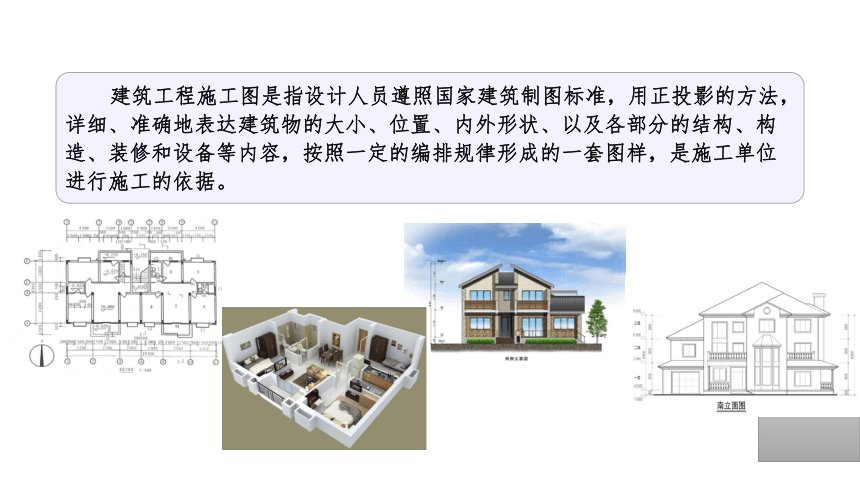

建筑工程施工图是指设计人员遵照国家建筑制图标准，用正投影的方法，详细、准确地表达建筑物的大小、位置、内外形状、以及各部分的结构、构造、装修和设备等内容，按照一定的编排规律形成的一套图样，是施工单位进行施工的依据。
03
PART THREE
Number three
教学展开
Teaching development
施工图有关规定
一、定位轴线
主要承重构件，应绘制水平和竖向定位轴线，并标注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
施工图有关规定
一、定位轴线
横轴线：用阿拉伯数字自左向右顺序编写
可以不连续，但不可以颠倒
纵轴线：用大写英文字母自下向上编号（I、O、Z除外）
附加轴线：用分数表示
施工图有关规定
一、定位轴线
施工图有关规定
一、定位轴线
施工图有关规定
二、索引符号
索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直径均应以细实线绘制。索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向。
施工图有关规定
施工图有关规定
三、标高
标高是标注建筑物高度方向的一种尺寸形式。有绝对标高，相对标高、建筑标高和结构标高四种标高。
绝对标高是以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高一般将房屋首层的室内地坪高度定为标高的零点，注写成±0.000，低于零点的负数标高前应加注“-”号，高于零点的正数标高前不注“+”。
施工图有关规定
三、标高
标高数字应以米为单位，注写到小数点后第三位。在总平面图中，可注写到小数点以后第二位。在数字后面不注写单位。
施工图有关规定
三、标高
引出线
（1）引出线用细实线绘制，并宜用与水平方向成30°、45°、60°、90°的直线或经过上述角度再折为水平的折线。如图所示。
（2）同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线。
（3）为了对多层构造部位加以说明，可以用引出线表示。
施工图有关规定
四、指北针
指北针，在底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指北针形状如下图所示。圆的直径宜为24mm，用细实线绘制。指针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了定位轴线、索引符号、详图符号、绝对标高、相对标高等在建筑施工图纸中的规定。重点是掌握定位轴线、索引符号和详图符号的标注方法。难点是能区分绝对标高和相对标高。同学们，没有规矩不成方圆，我们在今后画图纸一定要按要求规范作图避免带来歧义造成损失，好，本次课我们就讲到这里，同学们，下次课再见。
