Plane reinforcement identification drawing
模块六 楼梯 6.3楼梯细部构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives

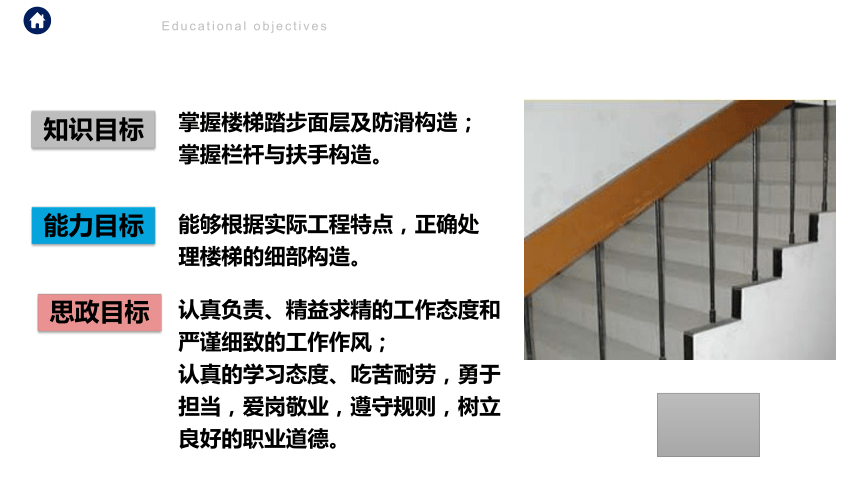

知识目标
掌握楼梯踏步面层及防滑构造；掌握栏杆与扶手构造。
能力目标
能够根据实际工程特点，正确处理楼梯的细部构造。
思政目标
认真负责、精益求精的工作态度和严谨细致的工作作风；
认真的学习态度、吃苦耐劳，勇于担当，爱岗敬业，遵守规则，树立良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO
03
PART THREE
Number three
教学展开
Teaching development
楼梯细部构造
一、踏步面层及防滑构造

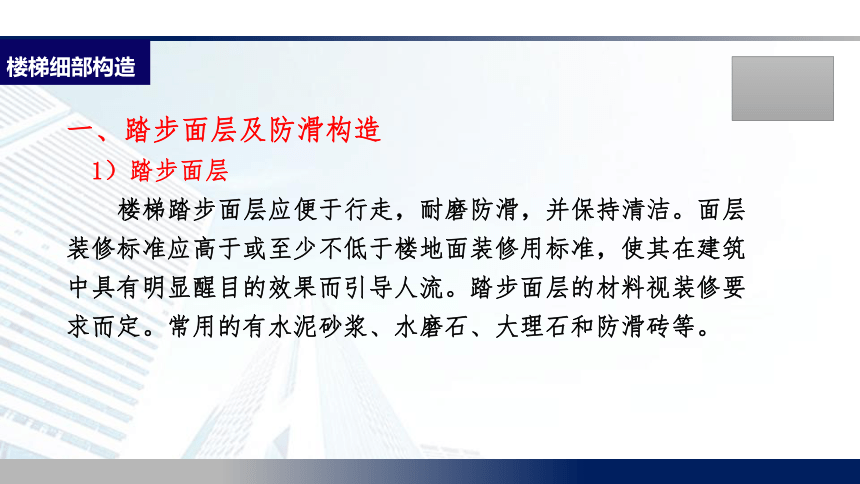

1）踏步面层
楼梯踏步面层应便于行走，耐磨防滑，并保持清洁。面层装修标准应高于或至少不低于楼地面装修用标准，使其在建筑中具有明显醒目的效果而引导人流。踏步面层的材料视装修要求而定。常用的有水泥砂浆、水磨石、大理石和防滑砖等。
楼梯细部构造
一、踏步面层及防滑构造
1）踏步面层
水泥砂浆
水磨石
大理石
防滑地砖
楼梯细部构造
一、踏步面层及防滑构造
2）防滑构造
在接近踏口处设置防滑条。主要材料有金刚砂、马赛克、橡皮条和金属材料等。也可用带槽的金属材料包住踏口中，这样既防滑又起保护作用。防滑条应突出踏步面一般在二至三毫米。在踏步两端靠近栏杆100至150毫米处，一般不设置防滑条。
楼梯细部构造
二、栏杆与扶手构造
1）栏杆
形式——空花式、栏板式、组合式栏杆三种类型
空花式栏杆：一般采用圆钢、方钢、扁钢和钢管等金属材料做成。断面为实心和空心两种。
楼梯细部构造
空花式栏杆
楼梯细部构造
二、栏杆与扶手构造
1）栏杆
栏板式栏杆：通常采用现浇或预制的钢筋混凝土板、钢丝网水泥板或砖砌栏板，它节约钢材，无锈蚀问题比较安全。
钢丝网水泥栏板
楼梯细部构造
栏板式栏杆
楼梯细部构造
组合式栏杆
楼梯细部构造
二、栏杆与扶手构造
2）扶手构造

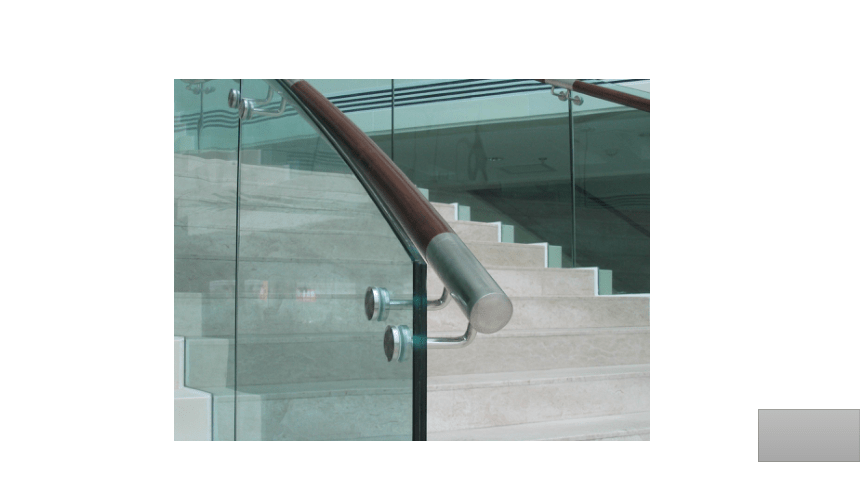

空花栏杆顶部的扶手一般采用硬木、塑料和金属材料制作。
扶手的断面形式和尺寸应方便手握抓牢，并注意断面的美观，扶手顶面宽一般为40~90mm。
楼梯细部构造
二、栏杆与扶手构造
2）扶手构造
扶手与栏杆应有可靠的连接，其方法视扶手和栏杆的材料而定:硬木扶手与金属栏杆的连接，通常是在金属栏杆的顶端先焊接一根扁钢，然后用木螺丝将扁钢与扶手连接在一起。塑料扶手与金属栏杆的连接方法和硬木扶手类似。金属扶手与金属栏杆多用焊接。
楼梯细部构造
二、栏杆与扶手构造
2）扶手构造
栏杆扶手的转弯处理。在梯段起步和转折处为保持栏杆高度一致和扶手的连续，需根据不同的情况进行处理。在底层第一跑梯段起步处，为了增强栏杆的高度和美观，可以对第一级踏步和栏杆扶手进行特殊处理
楼梯细部构造
楼梯细部构造
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了踏步面层及防滑构造、栏杆与扶手构造。重点是掌握踏步面层及防滑构造，难点是栏杆与扶手构造。好，本次课我们就讲到这里，同学们，下次课再见。
