Plane reinforcement identification drawing
模块七 门窗 7.2门的构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04

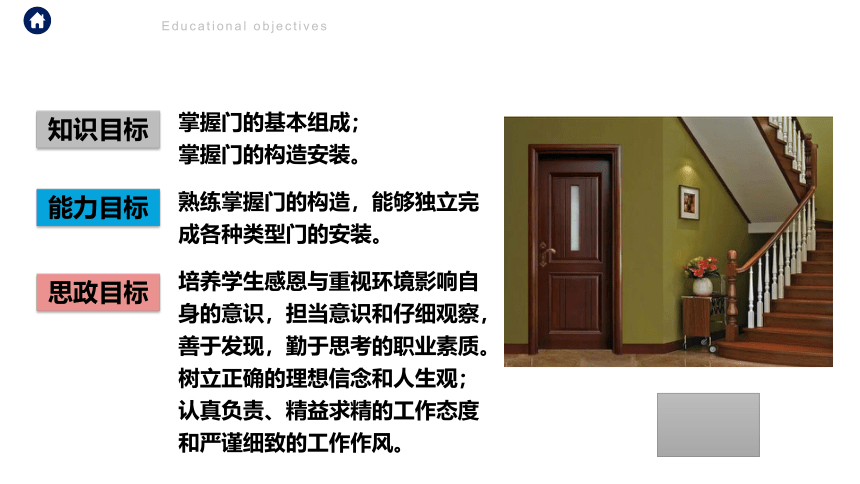

教学目标
Educational objectives
Educational objectives
知识目标
掌握门的基本组成；
掌握门的构造安装。
能力目标
熟练掌握门的构造，能够独立完成各种类型门的安装。
思政目标
培养学生感恩与重视环境影响自身的意识，担当意识和仔细观察，善于发现，勤于思考的职业素质。树立正确的理想信念和人生观；认真负责、精益求精的工作态度和严谨细致的工作作风。
教学引入
Teaching introduction
02
Number two
PART TWO
一般民用建筑门的高度不宜小于2100mm。一般门高为2100—2300mm，当门高在2400mm以上时，门上应设门亮子。 单扇门的宽度为700~1000mm，双扇门为1200~1800mm，辅助房间门宽可取700~800mm。
03
PART THREE
Number three
教学展开
Teaching development
门的构造
一、门的基本构造
门的基本组成包括门框、门扇、腰窗也叫亮子、五金零件和附件。有的还有贴脸板、筒子板等。
门的构造
一、门的基本构造
门框——由边框、中框等部分组成
门的构造
一、门的基本构造?
门框的安装分立口和塞口两种。?
a?立口（又称站口），即先立门框后砌墙。
b?塞口（又称塞樘子），是在砌墙时留出门洞口，待建筑主体工程结束后再安装门框。
塞口
立口
门的构造
一、门的基本构造?
常用的木门门扇有镶板门（包括玻璃门、纱门）、拼板门和夹板门。
（1）镶板门
门扇由骨架和门心板组成。制作门扇骨架的左右两侧竖料称为边梃，顶部中部下部的横料，分别称为上冒头、中冒头和下冒头。在骨架内镶门心板，门心板常用10～15mm厚的木板、胶合板、硬质纤维板及塑料板制作。
门的构造
一、门的基本构造?
（2）拼板门
由骨架和拼板组成，骨架是由竖向木方和横档木方组成，竖向与横档木方的连接，通常是用单榫结构。拼板门的拼板用35—45mm厚的木板拼接而成，因而自重较大，但坚固耐久，多用于库房、车间的外门。
门的构造
一、门的基本构造?
（3）夹板门
用断面较小的方木作骨架，两面贴面板而成。方木的间距一般为300mm，面板可用胶合板、塑料板、硬质纤维板，门上不设小通气孔，保持内部干燥，防止面板变形。有时在夹板门的局部做成玻璃或百叶。通常为内门。
门的构造
二、金属门的构造
建筑中金属门包括塑钢门、铝合金门、彩板门等。塑钢门多用于住宅的阳台门；铝合金门由铝合金门框、门扇、腰窗及五金零件组成，按其门芯板的镶嵌材料有铝合金条板门、半玻璃门、全玻璃门等形式。彩板门是一种新型的，用彩色涂层钢板和角钢组装而成的门窗，分为无附框和有附框两种。
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了门的基本组成及门的构造安装。重点是掌握门的基本组成，难点是门的构造安装。好，本次课我们就讲到这里，同学们，下次课再见。
