Plane reinforcement identification drawing
模块七 门窗 7.3窗的基本知识
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives

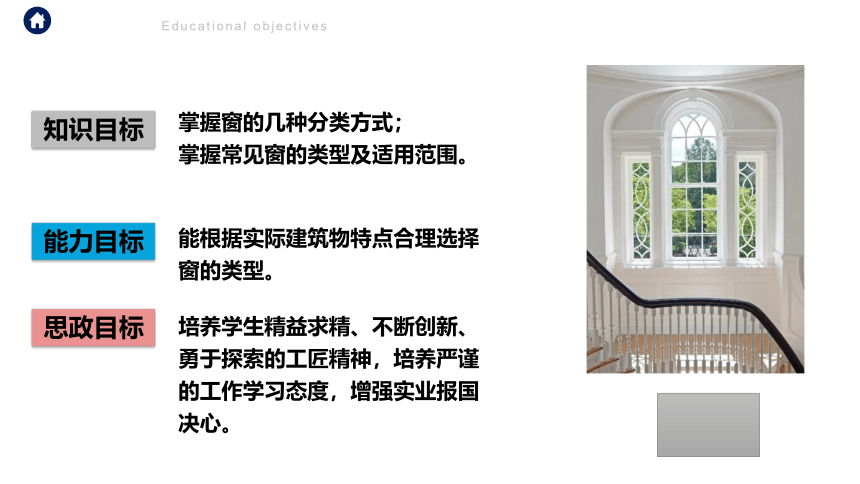

知识目标
掌握窗的几种分类方式；
掌握常见窗的类型及适用范围。
能力目标
能根据实际建筑物特点合理选择窗的类型。
思政目标
培养学生精益求精、不断创新、勇于探索的工匠精神，培养严谨的工作学习态度，增强实业报国决心。
教学引入
Teaching introduction
02
Number two
PART TWO
03
PART THREE
Number three
教学展开
Teaching development
窗的基本知识

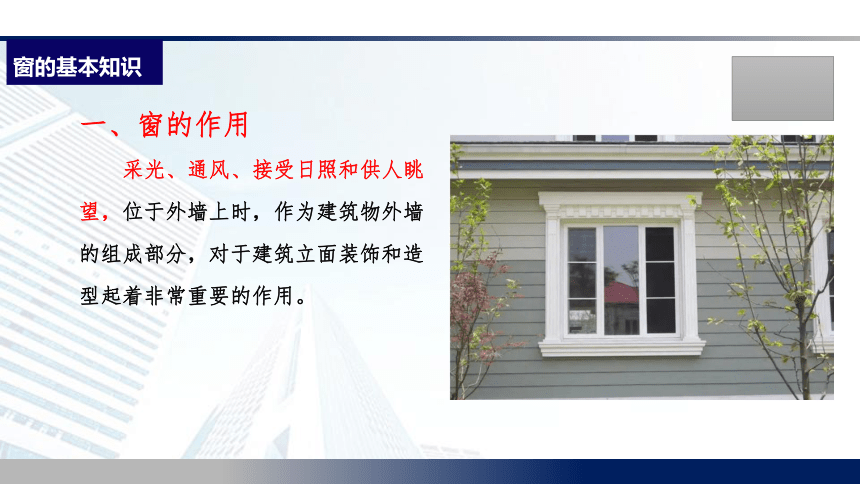

一、窗的作用
采光、通风、接受日照和供人眺望，位于外墙上时，作为建筑物外墙的组成部分，对于建筑立面装饰和造型起着非常重要的作用。
窗的基本知识

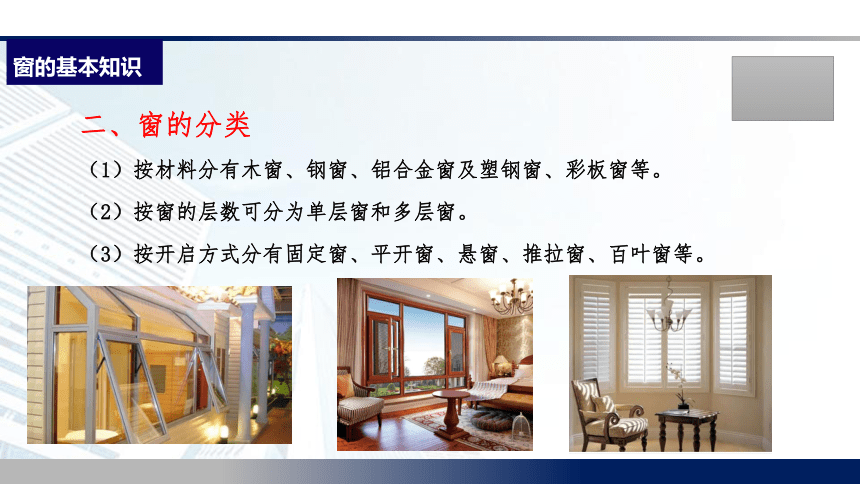

二、窗的分类
（1）按材料分有木窗、钢窗、铝合金窗及塑钢窗、彩板窗等。
（2）按窗的层数可分为单层窗和多层窗。
（3）按开启方式分有固定窗、平开窗、悬窗、推拉窗、百叶窗等。
窗的基本知识
二、窗的分类
1）平开窗?
窗扇用铰链与窗框侧边相连，可向外或向内水平开启，有单扇、双扇、多扇之分。平开窗构造简单、开启灵活，制作维护方便，是民用建筑中应用最广泛地窗。
窗的基本知识
二、窗的分类
2）悬窗?
悬窗根据铰链和转轴的位置不同，可分为上悬窗、中悬窗和下悬窗。
窗的基本知识
二、窗的分类
3）立转窗?
立转窗是在窗扇上下两边设垂直转轴，转轴可设在中部或偏左一侧，开启时窗扇绕转轴垂直旋转。立转窗开启方便，通风采光好，但防雨和密闭性差。
窗的基本知识
二、窗的分类
4）推拉窗?
推拉窗分垂直推拉和水平推拉两种。窗扇沿水平或竖向导轨或滑槽推拉，开启时不占空间。推拉窗窗扇及玻璃尺寸均比平开窗大，有利于采光和眺望，但不能全部开启，通风效果受到影响。
窗的基本知识
二、窗的分类
5）固定窗?
固定窗无窗扇，将玻璃直接安装在窗框上，不能开启，只供采光和眺望，多用于门的亮子窗或与开启窗配合使用。
窗的基本知识
二、窗的分类
窗的基本知识
二、窗的分类
窗的开启方式
（a）平开窗；（b）上悬窗；（c）中悬窗；（d）下悬窗；
（e）立转窗；（f）水平推拉窗；（g）垂直推拉窗；（h）固定窗
窗的基本知识
二、窗的分类
（4）按窗的用途分类。按用途的不同来分，还有屋顶窗、天窗、老虎窗、双层窗、百叶窗和眺望窗等。
窗的基本知识
二、窗的分类
（5）按窗造型分类。常见的弓形凸窗、梯形凸窗和转角窗等。
窗的基本知识
三、窗洞口大小确定
窗洞口尺度通常用窗地面积比来确定房间的窗口面积，其数值在有关设计标准或规范中有具体规定，如教室、阅览室为1/4~1/6，居室、办公室为1/6~1/8等。
窗的基本知识
三、窗洞口大小确定
窗洞口的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，一般洞口高度为600~3600mm。考虑强度、刚度、构造、耐久和开关方便，洞口高度为1500~2100mm时，设亮子窗，亮子窗的高度一般为300~600mm。洞口高度大于或等于2400mm时，可将窗组合成上下扇窗。窗洞口宽度一般为600~3600，根据建筑立面造型需要可达6000mm，甚至更宽。
窗的基本知识
四、窗的选用
（1）当窗面向外廊的居室、厨、厕时应向内开，如果是高窗，或窗高在人的高度以上时可外开，并应考虑防护安全及密闭性要求。
（2）无论低层、多层还是高层的所有民用建筑，除高级空调房间外（确保昼夜运转），均应设纱扇，并应注意避免走道、楼梯间、次要房间因漏装纱扇而常进蚊蝇。
（3）有高温、高湿及防火要求时，不宜用木窗。
（4）用于锅炉房、烧火间、车库等处的外窗，可不装纱扇。
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了窗的几种分类方式及常见窗的类型及适用范围。重点是掌握窗的几种分类方式，难点是掌握常见窗的类型及适用范围。好，本次课我们就讲到这里，同学们，下次课再见。
