项目一
认识软件

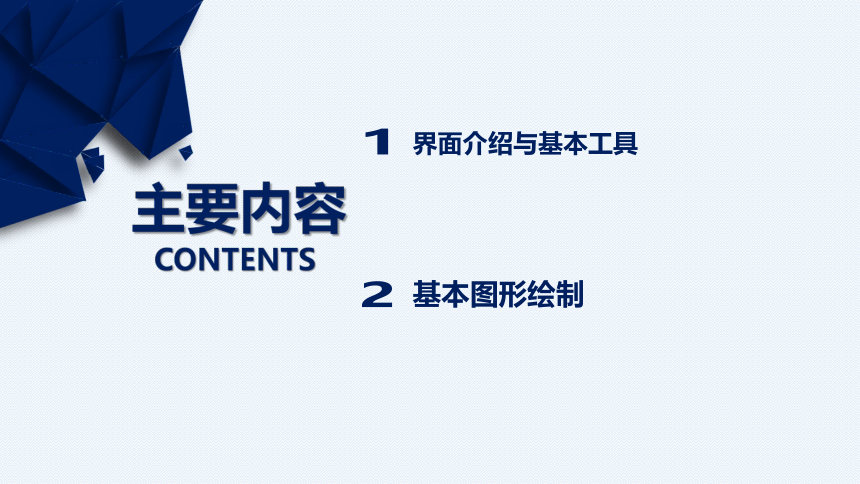

主要内容
CONTENTS
2
基本图形绘制
1
界面介绍与基本工具

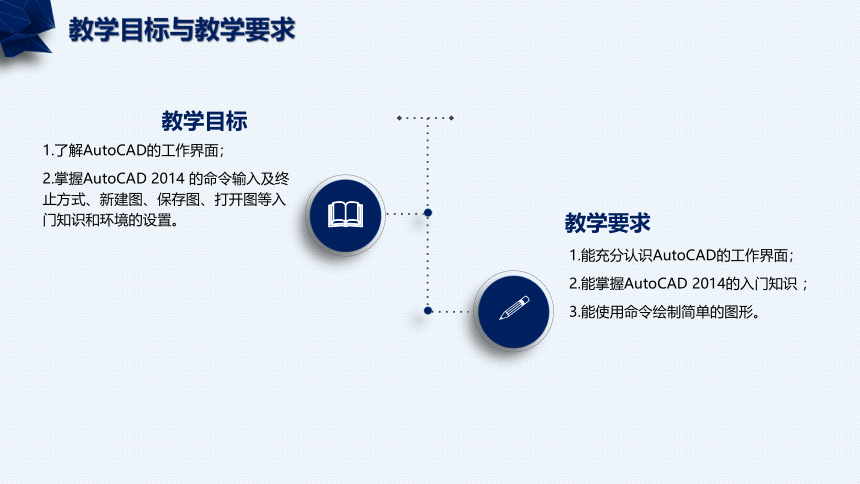

教学目标与教学要求
教学目标
1.了解AutoCAD的工作界面；
2.掌握AutoCAD 2014 的命令输入及终止方式、新建图、保存图、打开图等入门知识和环境的设置。
教学要求
1.能充分认识AutoCAD的工作界面；
2.能掌握AutoCAD 2014的入门知识 ；
3.能使用命令绘制简单的图形。


任务一
界面介绍与基本工具

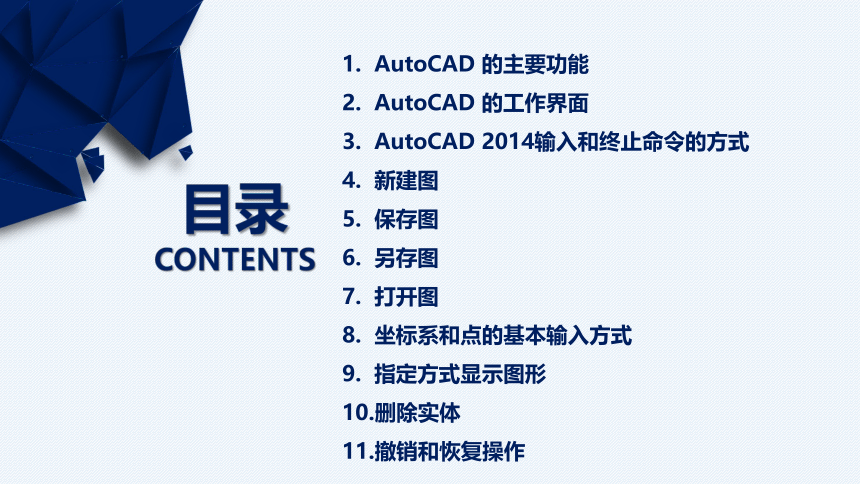

目录
CONTENTS
AutoCAD 的主要功能
AutoCAD 的工作界面
AutoCAD 2014输入和终止命令的方式
新建图
保存图
另存图
打开图
坐标系和点的基本输入方式
指定方式显示图形
删除实体
撤销和恢复操作

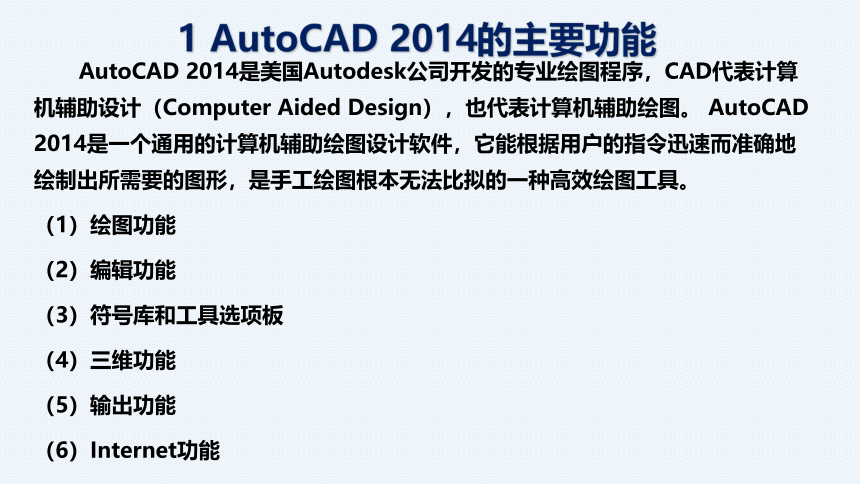

AutoCAD 2014是美国Autodesk公司开发的专业绘图程序，CAD代表计算机辅助设计（Computer Aided Design），也代表计算机辅助绘图。 AutoCAD 2014是一个通用的计算机辅助绘图设计软件，它能根据用户的指令迅速而准确地绘制出所需要的图形，是手工绘图根本无法比拟的一种高效绘图工具。
（1）绘图功能
（2）编辑功能
（3）符号库和工具选项板
（4）三维功能
（5）输出功能
（6）Internet功能
1 AutoCAD 2014的主要功能

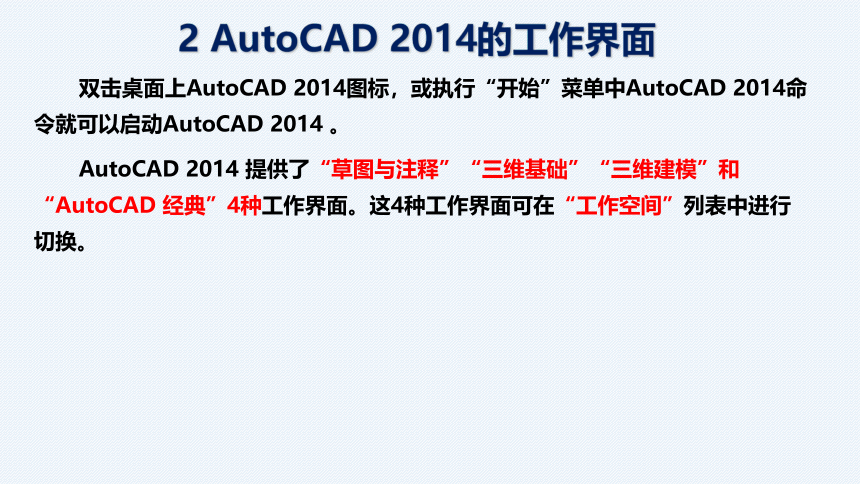

双击桌面上AutoCAD 2014图标，或执行“开始”菜单中AutoCAD 2014命令就可以启动AutoCAD 2014 。
AutoCAD 2014 提供了“草图与注释”“三维基础”“三维建模”和“AutoCAD 经典”4种工作界面。这4种工作界面可在“工作空间”列表中进行切换。
2 AutoCAD 2014的工作界面

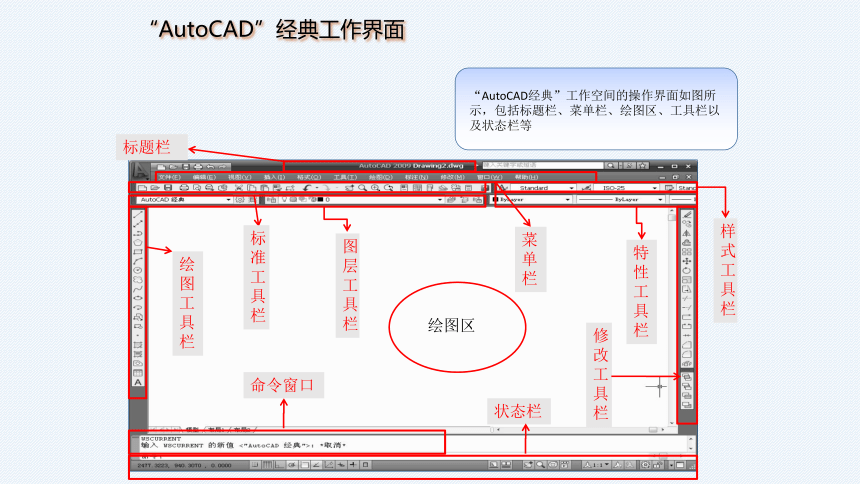

“AutoCAD经典”工作空间的操作界面如图所示，包括标题栏、菜单栏、绘图区、工具栏以及状态栏等
菜单栏
标题栏
绘图工具栏
标准工具栏
样式工具栏
特性工具栏
图层工具栏
状态栏
修改工具栏
命令窗口
绘图区
“AutoCAD”经典工作界面

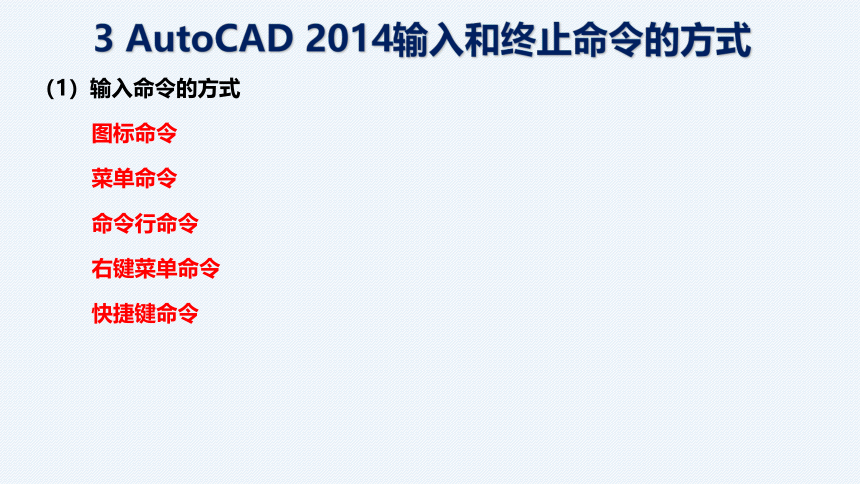

（1）输入命令的方式
图标命令
菜单命令
命令行命令
右键菜单命令
快捷键命令
3 AutoCAD 2014输入和终止命令的方式
（2）终止命令的方式
正常完成一条命令后自动终止
在执行命令过程种按[Esc]键终止
在执行命令过程种，从菜单或工具栏中调用另一命令，绝大部分命令可终止。
3 AutoCAD 2014输入和终止命令的方式
输入命令
从工具栏单击：“新建”图标按钮
从下拉菜单选取：“文件” “新建”
从键盘输入：NEW
用快捷键输入：按下[Ctrl+N]组合键
4 新建图
输入命令
从工具栏单击：“保存”图标按钮
从下拉菜单选取：“文件” “保存”
从键盘输入：QSAVE
用快捷键输入：按下[Ctrl+S]组合键
提示：绘图时要经常使用该命令，以便及时保存图形文件。否则，突然退
出或死机时，未保存的图形数据将会丢失。
5 保存图
输入命令
从“快速访问”工具栏单击：“另存为”图标按钮
从下拉菜单选取：“文件” “另存为”
从键盘输入：SAVEAS
用快捷键输入：按下[Ctrl+Shift+S]组合键
提示：执行该命令后，AutoCAD将会自动关闭当前图，将另存的图形文
件打开并置为当前。
6 另存图
输入命令
从工具栏单击：“打开”图标按钮
从下拉菜单选取：“文件” “打开…”
从键盘输入：OPEN
用快捷键输入：按下[Ctrl+O]组合键
提示：AutoCAD2014支持多窗口。使用组合键[Ctrl+Tab]可在多个图
形文件之间快速切换。
7 打开图
(1)笛卡尔坐标体系
三维坐标值输入：“X,Y,Z”,坐标原点“0,0,0”
二维坐标值输入：“X,Y”,坐标原点“0,0”
X表示水平距离，Y表示垂直距离，坐标值可以加正负号表示方向。
(2)极坐标体系
使用距离和角度来定位点。通常用于二维绘图。
极坐标值的输入方式是“距离 角度”
距离是指从原点（或从上一点）到该点的距离，角度是连接原点（或从上一点）到该点的直线与X轴所成的角度。
距离和角度也可以加正负号表示方向。
8 坐标系和点的基本输入方式
(1)移动鼠标给点
(2)输入点的绝对直角坐标给点
输入点的绝对直角坐标（指相对于当前坐标系原点的直角坐标）“X，Y”，从原点X向右为正，Y向上为正，反之为负，输入后按[Enter]键即确定点的位置。
(3)输入点的相对直角坐标给点
输入点的相对直角坐标（指相对于前一点的直角坐标）“@X，Y”，相对于前一点X向右为正，Y向上为正，反之为负，输入后按[Enter]键即确定点的位置。
(4)输入直接距离给点
移动鼠标导向，从键盘直接输入相对前一点的距离，按[Enter]键即确定点的位置。
8 点的基本输入方式
8 点的基本输入方式
窗口显示
(1)全屏显示：命令Z，然后选A
提示全屏显示的快捷键操作方式是双击鼠标滚轮。
(2)比例显示缩放：命令Z，然后输入数值
(3)窗选：标准工具栏单击窗口缩放图标按钮。
(4)前一屏：标准工具栏单击“缩放上一个”图标按钮。
(5)实时缩放：实时缩放的快捷操作方式是转动鼠标滚轮。
移动图纸
(1)平移“PAN”命令
(2)“实时平移图标按钮”
退出方式：按[Esc]键；单击右键，弹出的菜单中选择“退出”选项。
提示：平移图纸的快捷方式是按下鼠标滚轮移动鼠标。
9 指定方式显示图形
输入命令：
（1）从工具栏单击：删除图标按钮
（2）从键盘输入：E
（3）从下拉菜单选取“修改”→“删除”
10 删除实体
（1）撤销命令：单击“标准”工具栏的“放弃”图标按钮或键盘输入“U”命令
（2）恢复操作：单击“标准”工具栏的“重做”图标按钮或键盘输入“REDO”命令
11 撤销和恢复操作
任务二
基本图形的绘制
任务：绘制一个半径为100的五角星。
参考操作命令：
方法1：
（1）用画“圆”（C）的命令，指定圆心，输入半径为100的圆；
（2）采用“等分”（Div）命令，把圆等分五份（备注：需要修改点样式才能看得见等分点）；
（3）用“直线”（L）命令，画出五角星的轮廓；
（4）用“修剪”（Tr）命令， （先选择要删减的对象，鼠标右键确认，最后再把多余的线条删除） ；
（5）用“删除”（De）命令，删除辅助线圆。
五角星的绘制
任务：绘制一个半径为100的五角星。
参考操作命令：
方法2：
（1）用“多边形”（Pol）的命令，命令行输入侧面数：5，指定多边形的中心，选择内接于圆I，输入半径100，绘制五边形；
（2）用“直线”（L）命令，画出五角星的轮廓；
（3）用“修剪”（Tr）命令（先选择要删减的对象，鼠标右键确认，最后再把多余的线条删除）；
（4）用“删除”（De）命令，删除辅助线五边形。
五角星的绘制
