绘制门窗花格
Draw Windows and doors
请同学们说出尺寸的组成。
尺寸由尺寸起止符号和数字组成。。
回答的很好，但不全面。下面我们一起来学习尺寸的具体组成。
尺寸的组成
350
150
尺寸界线 中实线，一般与被注长度垂直，一端离开图样轮廓线≮2mm，另一端超出尺寸线2～ 3mm。图样轮廓线可作尺寸界线。
尺寸数字 一般依其方向写在靠近尺寸线的上、左方。
尺寸线 中实线，与被注长度平行。图样任何图线不能作尺寸线。
尺寸起止符号
一般为中粗斜短线，长2～3mm，与尺寸界线成顺时针45°。半径、直径、角度弧长用箭头。
50
50
基本规定

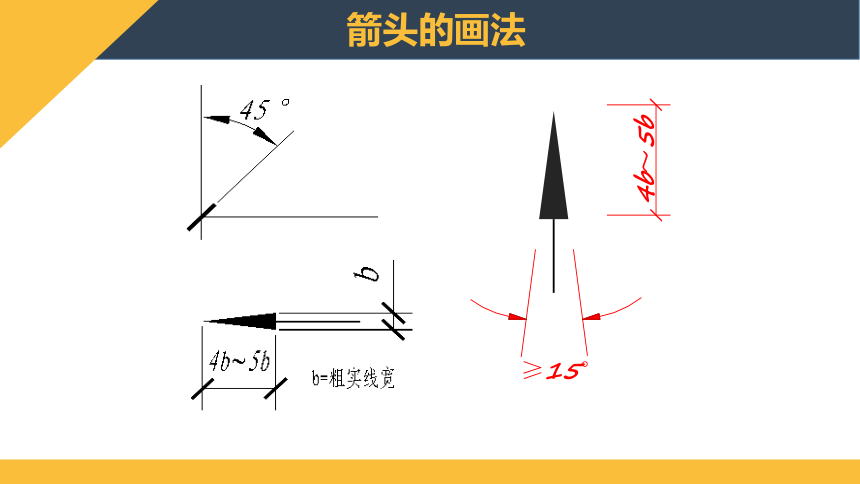

箭头的画法
4b～5b
≥15°

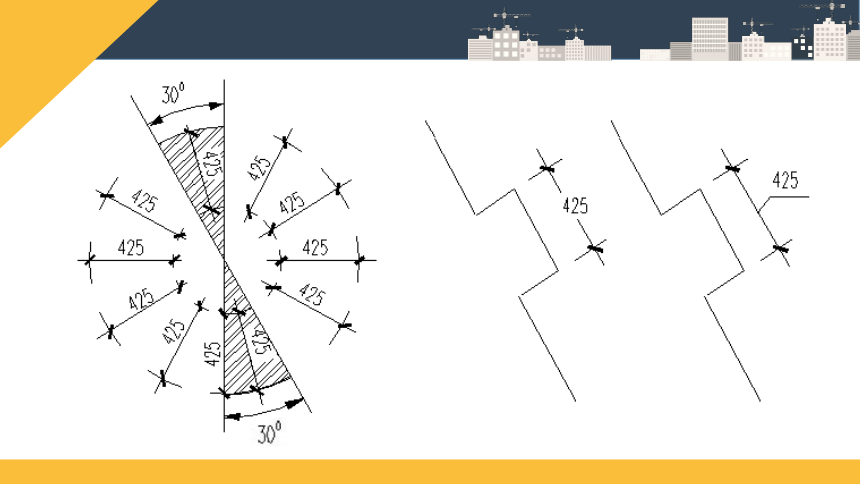

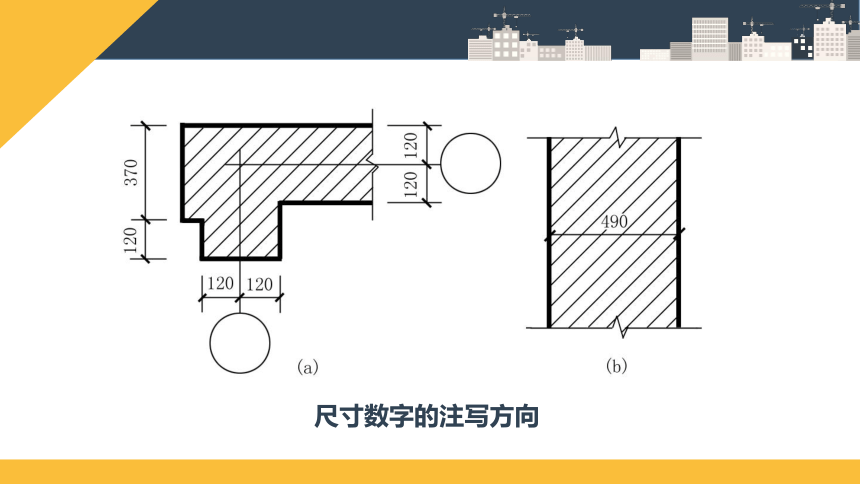

尺寸数字的注写方向
尺寸的排列与布置
● 相互平行的尺寸线应从被注写的图样轮廓线由近向远，小尺寸在内，大尺寸靠外整齐排列。
● 图样轮廓以外的尺寸界线距图样最外轮廓线之间的距离≮10mm，平行排列的尺寸线间距宜为7～10mm，全图一致。
● 总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线可稍短，但其长度要相等。
说明 正确 错误
不能用尺寸界
线作为尺寸线
同一张图纸内
尺寸数字的号
数大小应一致
轮廓线、中心
线可以作为尺
寸界线，但不
能作为尺寸线
尺寸标注的注意事项
较大圆弧标注
较小圆弧标注
小圆弧半径的标注方法
大圆弧半径的标注方法
特殊情况
