任务九识读建筑详图
子任务一识读门窗详图

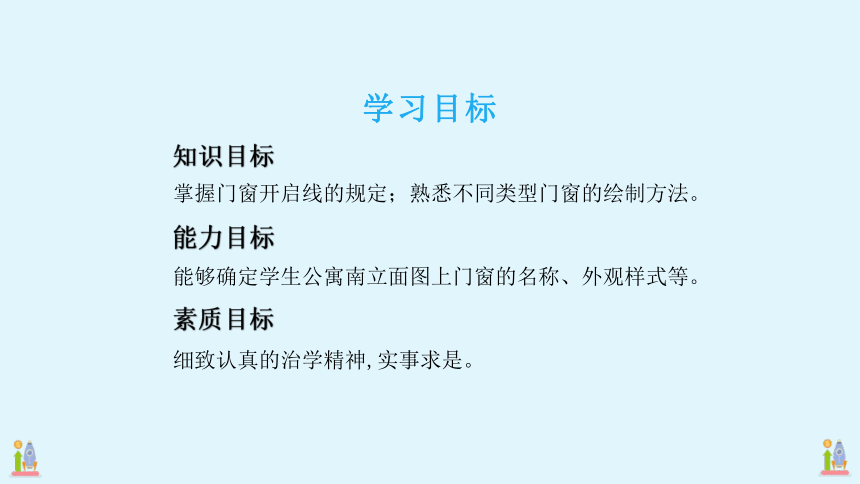

学习目标

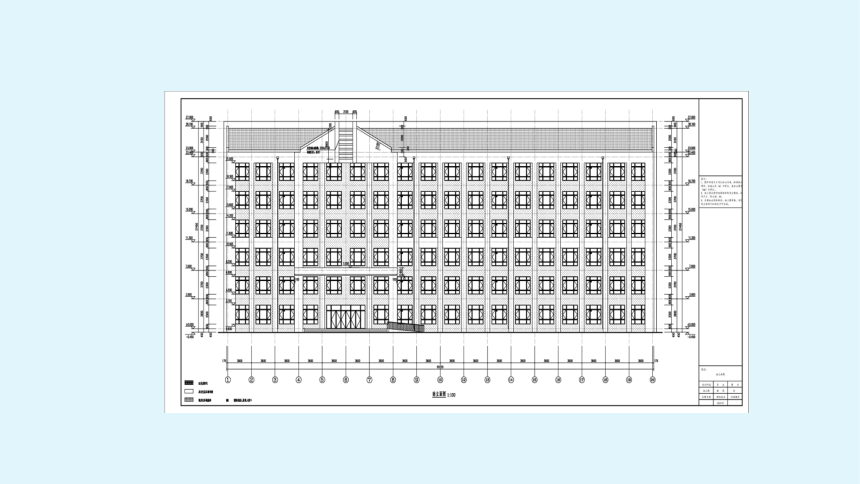

能够确定学生公寓南立面图上门窗的名称、外观样式等。
能力目标
掌握门窗开启线的规定；熟悉不同类型门窗的绘制方法。
知识目标
细致认真的治学精神,实事求是。
素质目标
确定门窗的名称
第一部分

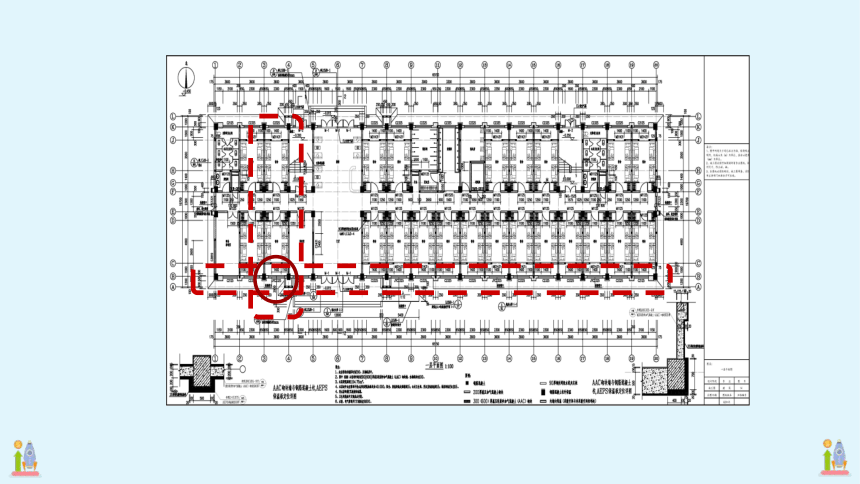

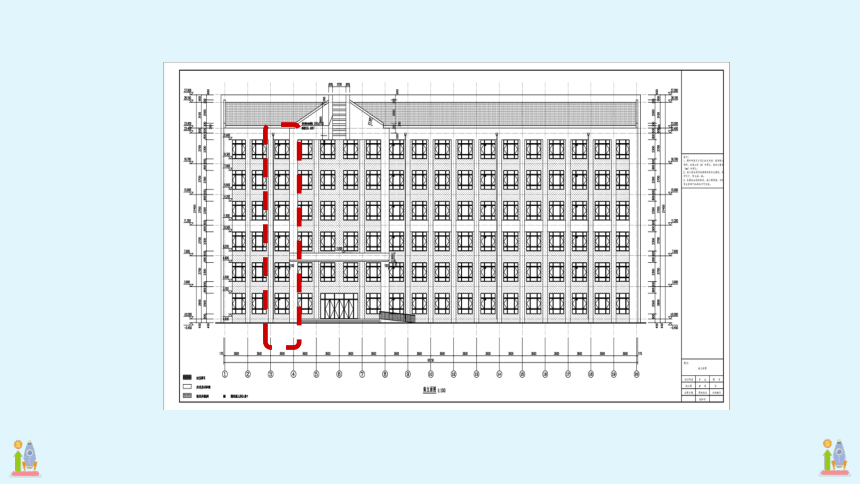

JYC2325
JYC2323
JYC2323
JYC2323
JYC2323
JYC2323

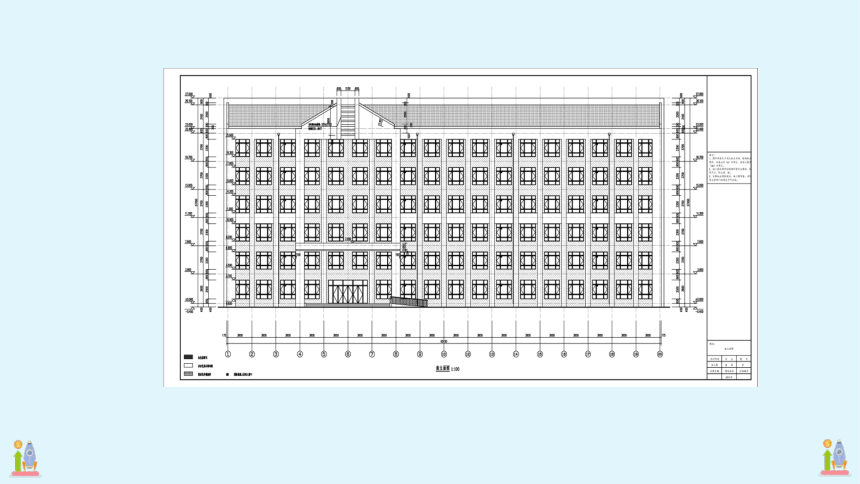

确定门窗的外观样式
第二部分
虚线表示内开，实线表示外开，交点处表示转动的轴。
平开窗
固定窗
上悬窗
中悬窗
下悬窗
立转窗
百叶窗
推拉窗
●0
00
00
●0
示范宿舍
JYC2325详图1：50
说明：带回标志的窗户，为供消防救援人员进入的窗户，
窗口的玻璃应易于破碎
回
