Plane reinforcement identification drawing
模块六 楼梯 6.2钢筋混凝土楼梯构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives
知识目标
掌握钢筋混凝土楼梯的分类；
掌握梁式楼梯和板式楼梯的构造形式。
能力目标
能够根据实际工程特点，合理选择楼梯类型
思政目标
培养学生重视环境影响自身的意识，仔细观察，善于发现，勤于思考的职业素质，培养勇于创新的工匠精神和良好的职业道德。

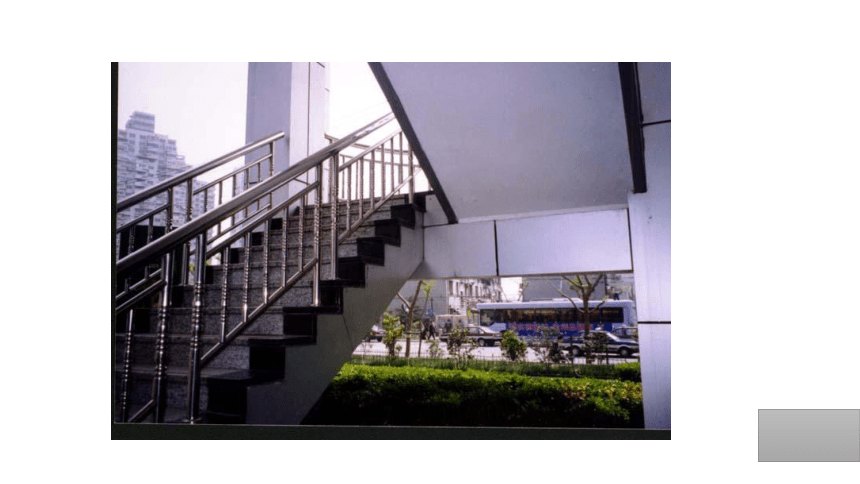

教学引入
Teaching introduction
02
Number two
PART TWO
03
PART THREE
Number three
教学展开
Teaching development
钢筋混凝土楼梯构造
钢筋混凝土楼梯按其施工方法可分为现浇整体式和预制装配式两种
钢筋混凝土楼梯构造

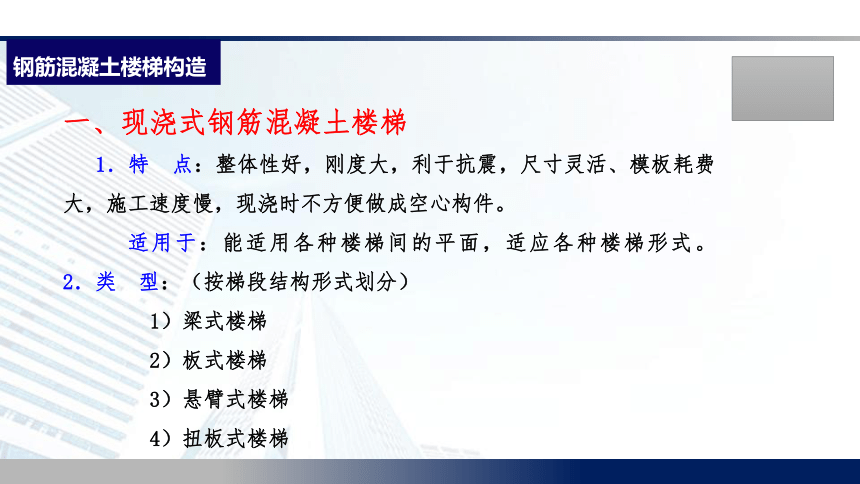

一、现浇式钢筋混凝土楼梯
1．特 点：整体性好，刚度大，利于抗震，尺寸灵活、模板耗费大，施工速度慢，现浇时不方便做成空心构件。
适用于：能适用各种楼梯间的平面，适应各种楼梯形式。 2．类 型：（按梯段结构形式划分）
1）梁式楼梯
2）板式楼梯
3）悬臂式楼梯
4）扭板式楼梯
钢筋混凝土楼梯构造
1）梁式楼梯
楼梯梯段是由踏步板和梯段斜梁组成（简称梯梁）
荷载传递：板——梯梁——平台梁——墙（柱）
钢筋混凝土楼梯构造
1）梁式楼梯
梯梁通常设两根，分别布置在踏步板的两端
梯梁与踏步板在竖向的相对位置有两种:明步式，暗步式。
钢筋混凝土楼梯构造
钢筋混凝土楼梯构造
2）板式楼梯
板式楼梯通常由梯段板、平台梁和平台板组成，梯段板承受梯段的全部荷载，通过平台梁将荷载传给墙体或柱。
荷载传递途径：板——平台梁——墙（柱）
钢筋混凝土楼梯构造
必要时，也可取消梯段板一端或两端的平台梁，使梯段板与平台板连为一体，形成折线型板直接支撑于墙
荷载传递：板——墙
钢筋混凝土楼梯构造
适用范围：
当梯段跨度不大时也就是梯段的水平投影长度一般不超过3m时，常采用板式楼梯。
钢筋混凝土楼梯构造
3）现浇梁悬臂式楼梯
现浇梁悬臂式钢筋混凝土楼梯指的是踏步板从梯斜梁的两边或者一边悬挑的楼梯形式，这种楼梯一般为单梁或者双梁悬臂支撑踏步板或者平台板。
钢筋混凝土楼梯构造
4）浇扭板式楼梯
底面平顺，结构占空间少而且造型美观，但由于这种楼梯受力复杂，结构设计和施工难度都比较大，因此钢筋和混凝土的用量也比较大，这种形式的楼梯相对较少，一般用于建筑标准比较高的建筑中。
钢筋混凝土楼梯构造
钢筋混凝土楼梯构造
二、预制装配试钢筋混凝土楼梯
特 点：施工速度快，提高了工业化程度，减少了现场湿作业，节约模板
适用于：工业化程度较高，工期要求紧的工程，但不适宜抗震区
预制装配试钢筋混凝土楼梯分为小型构件装配式和大中型构件装配式。
钢筋混凝土楼梯构造
1.小型构件装配式
①特点：构件小而轻，易制作，安装速度慢，适用于机械化程度较低的工地
②预制踏步截面形式 “一”字形
“L”形
三角形
③支承结构 梁承式
墙承式
悬挑式
钢筋混凝土楼梯构造
2．中、大型构件装配式
特点：减少预制构件的种类和数量
简化施工过程，加快施工速度
减轻工人劳动强度慢，
适用于机械化程度较高的工地
04
PART FOUR
教学总结
Teaching summary
Number four
这节课我们主要介绍了现浇整体式钢筋混凝土楼梯和预制装配式钢筋混凝土楼梯的构造。重点是掌握现浇整体式钢筋混凝土楼梯的构造，难点是预制装配式钢筋混凝土楼梯的构造。好，本次课我们就讲到这里，同学们，下次课再见。
