任务三 判断形体的投影和空间形态
子任务四 绘制剖面图和断面图
任务三 判断形体的投影和空间形态
剖面图和断面图的不同

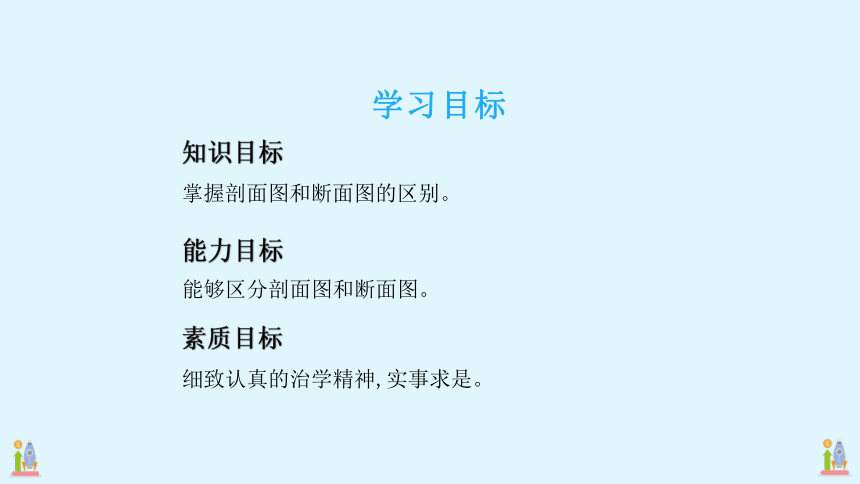

学习目标
能够区分剖面图和断面图。
能力目标
掌握剖面图和断面图的区别。
知识目标
细致认真的治学精神,实事求是。
素质目标

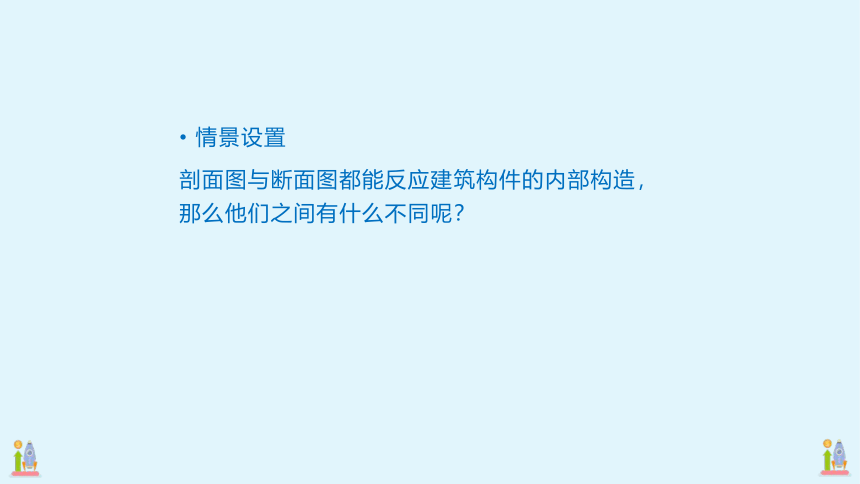

情景设置
剖面图与断面图都能反应建筑构件的内部构造，那么他们之间有什么不同呢？
表达内容不同
第一部分

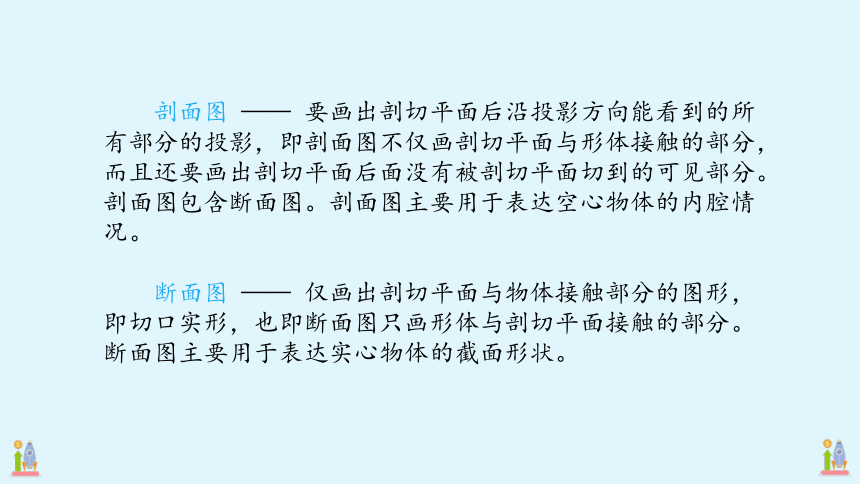

剖面图 —— 要画出剖切平面后沿投影方向能看到的所有部分的投影，即剖面图不仅画剖切平面与形体接触的部分，而且还要画出剖切平面后面没有被剖切平面切到的可见部分。剖面图包含断面图。剖面图主要用于表达空心物体的内腔情况。
断面图 —— 仅画出剖切平面与物体接触部分的图形，即切口实形，也即断面图只画形体与剖切平面接触的部分。断面图主要用于表达实心物体的截面形状。
（a）用假想平面进行剖切
（b）移走剖切面与观察者之间的部分
（c）投影得到断面图与剖面图
剖切情况不同
第二部分
剖面图可采用多个剖切平面，而断面图只能反映单一剖切平面的断面特征。
剖切符号和断面符号不同
第三部分
（1）剖切符号由剖切位置线、 投影方向线和编号组成。其中剖切位置线表示剖切位置，用6～10mm的粗实线绘制； 投影方向线表示投影方向，用4～6 mm的粗实线绘制，投影方向线在剖切位置线的哪边就表示向哪边投影；编号用数字或字母，编号写在投影方向线的一侧。沿着剖切位置线连线的位置进行剖切。投影方向线在剖切位置线的右方，所以剖切后从左向右进行投影，画出的剖面图A-A，即图名与编号相同。
（2）断面符号由剖切位置线和编号组成。其中剖切位置线表示剖切位置，用6～10mm的粗实线绘制； 编号用数字或字母；投影方向用编号的位置来表示，编号在剖切位置线的哪边就表示向哪边投影。沿着剖切位置线连线的位置进行剖切。编号“1”在剖切位置线的右方，所以剖切后从左向右进行投影，画出的剖面图1-1。
