Plane reinforcement identification drawing
模块五 屋顶 5.2平屋顶构造（一）
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives
知识目标
掌握平屋顶的排水方式；掌握卷材防水屋面构造。
能力目标
能够根据工程条件，合理设计屋顶的构造层次及排水方式。
思政目标
树立行业自信，增强质量意识、节能环保意识，培养勇于创新的工匠精神和良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO

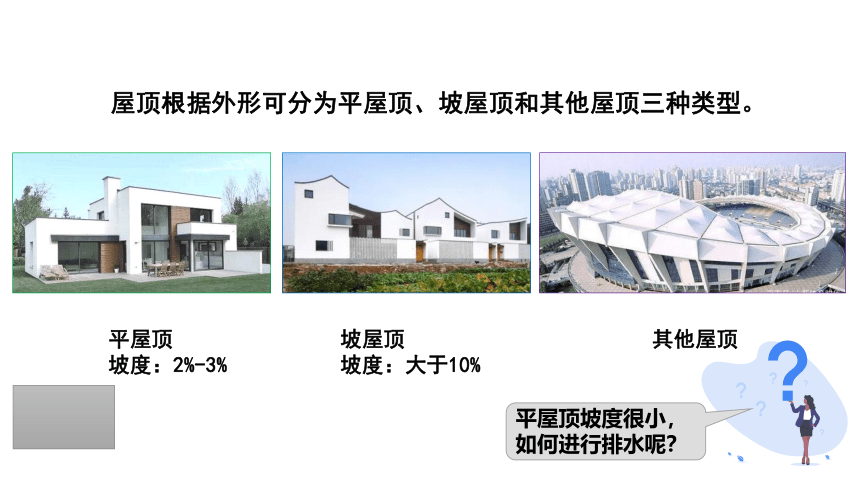

平屋顶
坡度：2%-3%
屋顶根据外形可分为平屋顶、坡屋顶和其他屋顶三种类型。
坡屋顶
坡度：大于10%
平屋顶坡度很小，如何进行排水呢？
其他屋顶
03
PART THREE
Number three
教学展开
Teaching development
平屋顶构造（一）
平屋顶的组成
1）面层（保护层）
2）防水层
3）保温层或隔热层
4）结构层
5）顶棚层
平屋顶构造（一）
分为无组织排水（自由落水）和有组织排水。
无组织排水：亦称自由落水，是指屋面雨水经挑檐自由下落至室外地面的一种排水方式。
平屋顶的排水方式
无组织排水
平屋顶构造（一）
平屋顶的排水方式
天沟排水屋顶构造
有组织排水：亦称天沟排水，是在屋顶设置与屋面排水方向垂直的纵向天沟，将雨水汇集起来，经水落口和水落管有组织地排到室外地面或室内地下排水管网。有组织排水又分为外排水和内排水两种方式。
平屋顶构造（一）
（1）外排水
即水落管装设在室外的一种排水方式，其优点是水落管不影响室内空间的使用和美观，构造简单，是屋顶常用的排水方式。外排水的屋顶形式有沿屋顶四周设檐沟、女儿墙外设檐沟、女儿墙内设檐沟等。
（2）内排水
即水落管装设在室内的一种排水方式，在多跨房屋、高层建筑以及有特殊需要时采用。
平屋顶构造（一）
挑檐沟外排水
有组织外排水
女儿墙外排水
女儿墙带挑檐沟外排水
平屋顶构造（一）
排水方式的选择
1、等级低的建筑，为了控制造价宜优先选择无组织排水。
2、在年降雨量大于900mm的地区，当檐口高度大于8m，或者年降雨量小于900mm的地区，当檐口高度大于10m时，宜选择有组织排水。?
3、积灰较多的屋面应采用无组织排水，以免大量的粉尘积于屋面，下雨时造成流水通道的堵塞。
4、严寒地区的屋面宜采用有组织的内排水，以免雪水的冻结导致挑檐的拉裂或室外水落管的损坏。
5、临街建筑雨水排向人行道时宜采用有组织排水。
平屋顶构造（一）
平屋顶的防水构造
按防水层的做法不同，平屋顶的防水构造分为柔性防水屋面、刚性防水屋面和涂膜防水屋面等几种形式。
（一） 柔性防水屋面（卷材防水屋面）
柔性防水屋面是以防水卷材和胶结材料分层粘贴形成防水层的屋面，故也称为卷材防水屋面。卷材防水的特点是整体性好，抗渗性好，具有一定的延伸性和适应变形的能力，适用于防水等级为Ⅰ～ Ⅳ级的防水屋面。
1、卷材防水屋面的材料
（1）卷材——三大类：沥青防水卷材（限制使用）、高聚物改性沥青防水卷材、合成高分子防水卷材（三元乙丙、PVC、TPO 推荐使用）。
（2）卷材胶粘剂
用于沥青防水卷材的胶粘剂主要有冷底子油和沥青胶。
用于高聚物改性沥青防水卷材、合成高分子防水卷材的胶粘剂主要为各种与卷材配套使用的溶剂型胶粘剂。
平屋顶构造（一）
2. 卷材防水屋面构造
1）构造组成
（1）基本构造层次——结构层、找平层、结合层、 防水层、保护层。
（2)辅助层次——根据功能要求而设置的构造层，如隔热层、保温层、隔蒸汽层、找坡层等。
卷材防水屋面构造组成
平屋顶构造（一）
①不上人屋面
指一般人不在其上活动，保护层仅起保护防水层的作用。其构造做法为：沥青类防水层宜采用绿豆砂或铝银粉涂料；高聚物改性沥青及合成高分子类防水层可用铝箔面层、彩砂及涂料等。
不上人卷材防水屋面
平屋顶构造（一）
②上人屋面
指屋面保护层具有保护防水层和兼作行走地面双重作用的屋面，保护层应满足耐水、平整、耐磨的要求。
上人卷材防水屋面
04
PART FOUR
教学总结
Teaching summary
Number four
本节课主要介绍平屋顶的排水方式、卷材防水屋面材料及构造。重点是平屋顶的排水方式（有组织排水和自由落水两种），难点是卷材防水屋面的构造组成。各组课后认真识读图纸区分不同的排水方式。
