任务一 了解图纸的基本信息
子任务十 了解图纸其他符号的规定

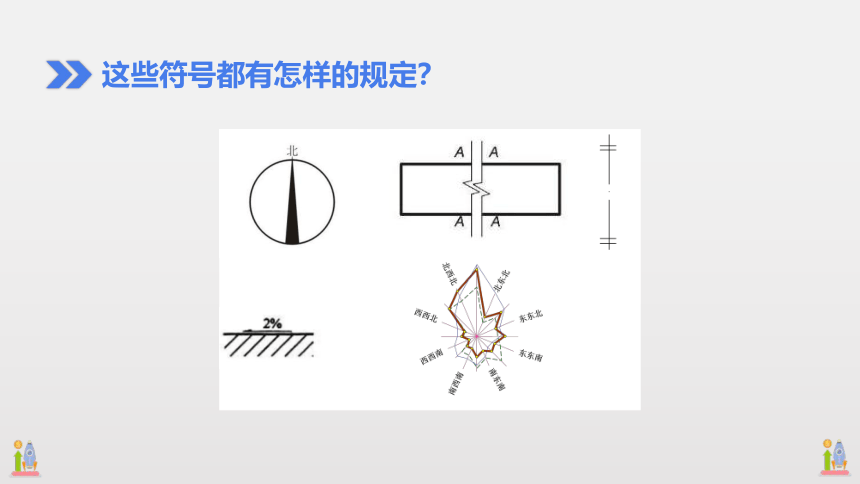

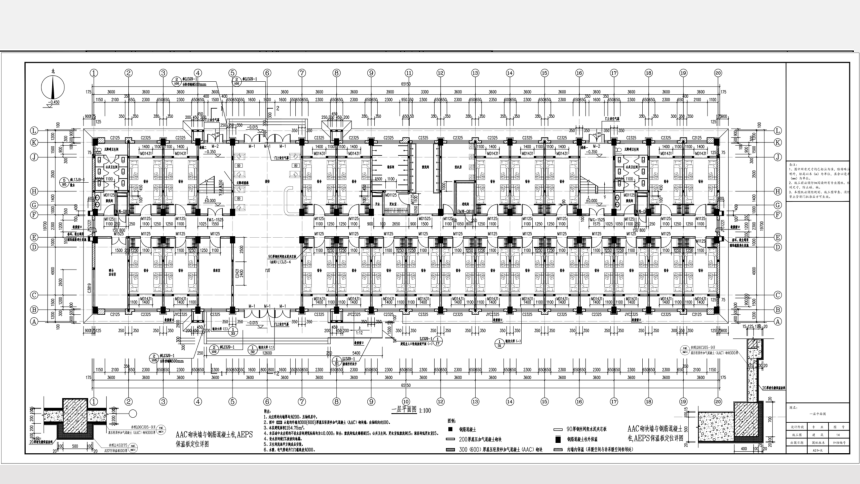

这些符号都有怎样的规定？
任务一 了解图纸的基本信息
子任务十 了解图纸其他符号的规定

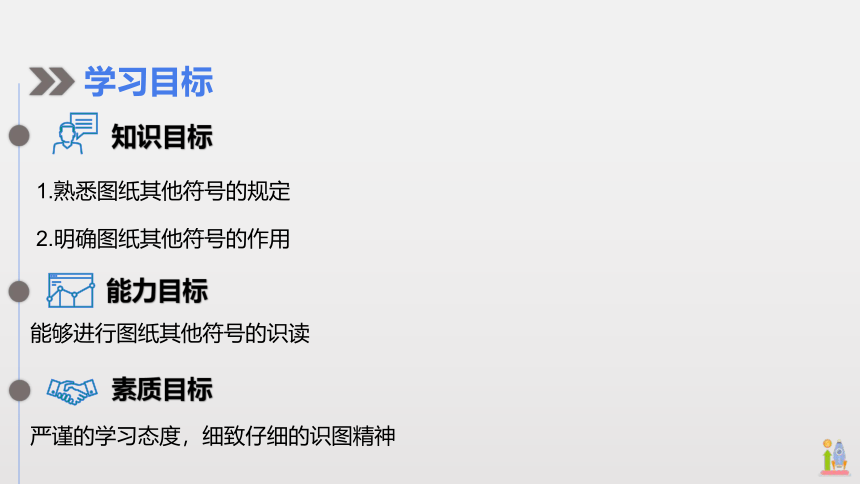

学习目标
能力目标
知识目标
素质目标
能够进行图纸其他符号的识读
严谨的学习态度，细致仔细的识图精神
1.熟悉图纸其他符号的规定
2.明确图纸其他符号的作用
第一部分
指北针
了解图纸其他符号的规定
一、定位轴线的基本概念
指北针
指北针

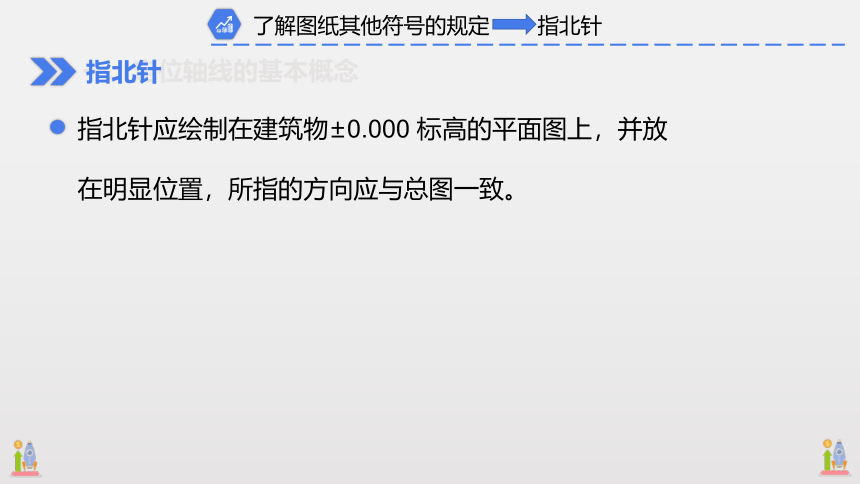

指北针应绘制在建筑物±0.000 标高的平面图上，并放在明显位置，所指的方向应与总图一致。
了解图纸其他符号的规定
一、定位轴线的基本概念
指北针
指北针

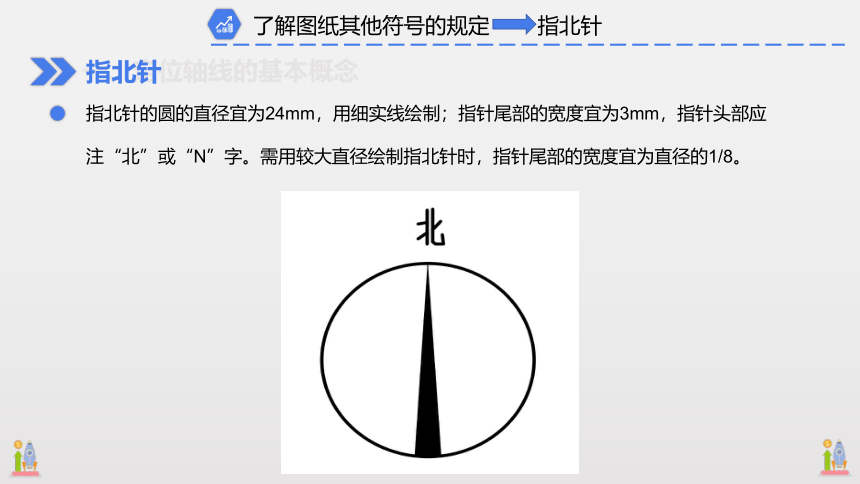

指北针的圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。
第二部分
连接符号
了解图纸其他符号的规定
一、定位轴线的基本概念
连接符号
连接符号
连接符号应以折断线表示需连接的部分。
了解图纸其他符号的规定
一、定位轴线的基本概念
连接符号
连接符号
两部位相距过远时，折断线两端靠图样一侧应标注大写英文字母表示连接编号。两个被连接的图样应用相同的字母编号。
第三部分
对称符号
了解图纸其他符号的规定
一、定位轴线的基本概念
对称符号
对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
对称符号应由对称线和两端的两对平行线组成。对称线应用单点长画线绘制，线宽宜为0.25b;平行线应用实线绘制，其长度宜为6mm~10mm,每对的间距宜为2mm~3mm,线宽宜为0.5b;对称线应垂直平分于两对平行线，两端超出平行线宜为2mm~3mm。
第四部分
风（向频率）玫瑰图
了解图纸其他符号的规定
一、定位轴线的基本概念
对称符号风（向频率）玫瑰图
风（向频率）玫瑰图
风玫瑰图是用八或十六个罗盘方向定位,是指从外面吹向地区中心的。
粗实线表示全年平均风向；虚线表示夏季平均风向；细实线表示冬季平均风向；风向为从外指向中心。
了解图纸其他符号的规定
一、定位轴线的基本概念
对称符号风（向频率）玫瑰图
风（向频率）玫瑰图
指北针与风玫瑰结合时宜采用互相垂直的线段，线段两端应超出风玫瑰轮廓线2mm~3mm，垂点宜为风玫瑰中心，北向应注“北”或“N”字，组成风玫瑰左右线宽均宜为0.5b。
第五部分
坡度
了解图纸其他符号的规定
一、定位轴线的基本概念
坡度
坡度
1、百分比法，如2%。道路、路面及平屋顶使用。
了解图纸其他符号的规定
一、定位轴线的基本概念
坡度
坡度
2、比例法（斜率法），如1:2。坡度平坦且坡度方向不明显时使用。
了解图纸其他符号的规定
一、定位轴线的基本概念
坡度
坡度
3、三角形法，坡度较大时使用。
了解图纸其他符号的规定
知识总结
知识总结
连接符号
指北针
风（向频率）玫瑰图
对称符号
坡度
