Plane reinforcement identification drawing
模块五 屋顶 5.1屋顶概述
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives

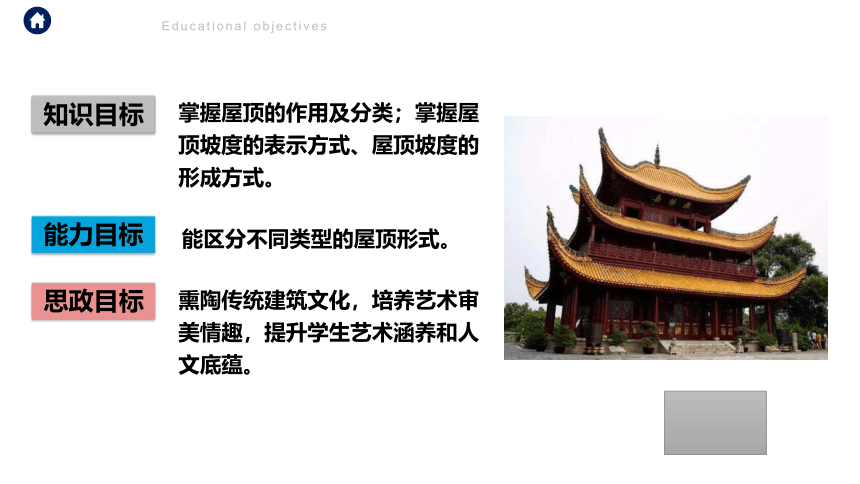

知识目标
掌握屋顶的作用及分类；掌握屋顶坡度的表示方式、屋顶坡度的形成方式。
能力目标
能区分不同类型的屋顶形式。
思政目标
熏陶传统建筑文化，培养艺术审美情趣，提升学生艺术涵养和人文底蕴。
教学引入
Teaching introduction
02
Number two
PART TWO

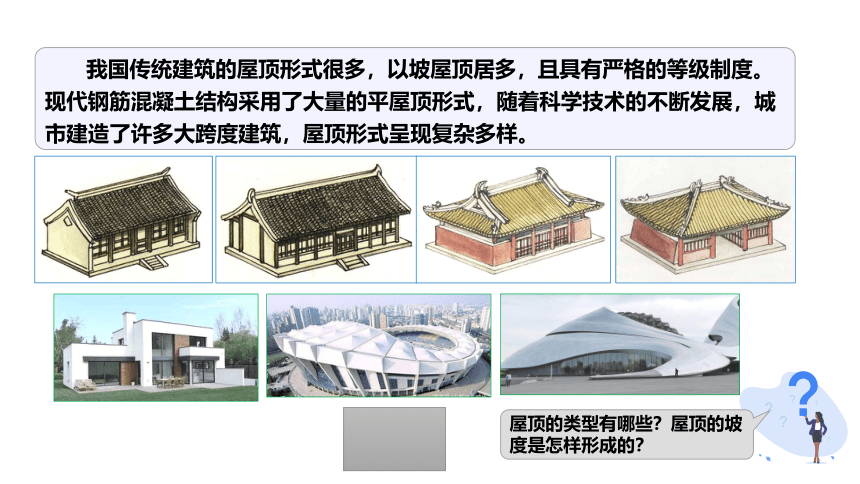

我国传统建筑的屋顶形式很多，以坡屋顶居多，且具有严格的等级制度。现代钢筋混凝土结构采用了大量的平屋顶形式，随着科学技术的不断发展，城市建造了许多大跨度建筑，屋顶形式呈现复杂多样。
屋顶的类型有哪些？屋顶的坡度是怎样形成的？
03
PART THREE
Number three
教学展开
Teaching development
屋顶概述
围护作用：防御自然界的风、雨、雪、太阳辐射和冬季低温。
承重作用：承受屋顶上的风、雨、雪、设备荷载和屋顶自重。
装饰作用：屋顶色彩及造型对建筑艺术和风格有重要影响。
屋顶的主要作用有三点：
屋顶是建筑物最上层的承重和围护结构。
屋顶概述
1. 屋面防水材料的选用。
2. 当地降雨量大小。
4. 经济技术条件。
影响屋面
坡度的因素
3. 屋顶结构形式。
屋顶概述
屋面的排水坡度表示方法：
（1）斜率法：以屋顶斜面的垂直投影高度与其水平投影长度之比来表示。 如1∶3等；
（2）百分比法：如2％、3％等。——用于平屋顶。
（3）角度法：如30°、45°等；—— 一般不用；
屋顶坡度表示方法
坡度小于5%的屋顶。
常用坡度为2%～3%。
应用最广泛的一种屋顶形式，可用作上人屋面。
平屋顶
盝顶 :是中国古代建筑的一种屋顶样式，顶部有四个正脊围成为平顶，下接庑殿顶。
屋顶概述
屋顶的形式可分为平屋顶、坡屋顶和其他屋顶三大类。
屋顶概述
平屋顶坡度的形成有材料找坡和结构找坡两种方式。
（1）材料找坡 亦称垫置坡度，指屋顶坡度由垫坡材料形成。常用的材料有炉渣加水泥或石灰，保温屋顶中有时用保温材料兼作找坡层。
（2）结构找坡 亦称搁置坡度，是把支承屋面板的墙或梁做成一定的倾斜坡度，屋面板直接搁置在该斜面上，形成排水坡度。
坡度的形成
材料找坡
结构找坡
坡屋顶
通常是指坡度大于10%的屋顶，常用坡度范围为10～60%。历史悠久，符合传统的审美要求，现代建筑中也常采用。
单坡顶
硬山顶
悬山顶
四坡顶
庑殿顶
歇山顶
圆攒尖顶
卷棚顶
屋顶概述
由各种薄壁壳体或悬索结构、网架结构等作为屋顶承重结构的屋顶。这类屋顶结构的内力分布均匀、合理，节约材料，适用于大跨度、大空间和造型特殊的建筑屋顶。
其他屋顶
屋顶概述
屋顶概述
中国国家大剧院
悉尼歌剧院
04
PART FOUR
教学总结
Teaching summary
Number four
本节课主要介绍屋顶的作用及分类，屋顶坡度的表示方法和坡度形成方式。重点是屋顶的三种类型（平屋顶、坡屋顶和其他屋顶），难点是屋顶坡度的形成方式，各组课后认真识读不同建筑的屋顶类型。
