任务一 了解图纸的基本信息
子任务八 了解图纸标高与引出线的规定

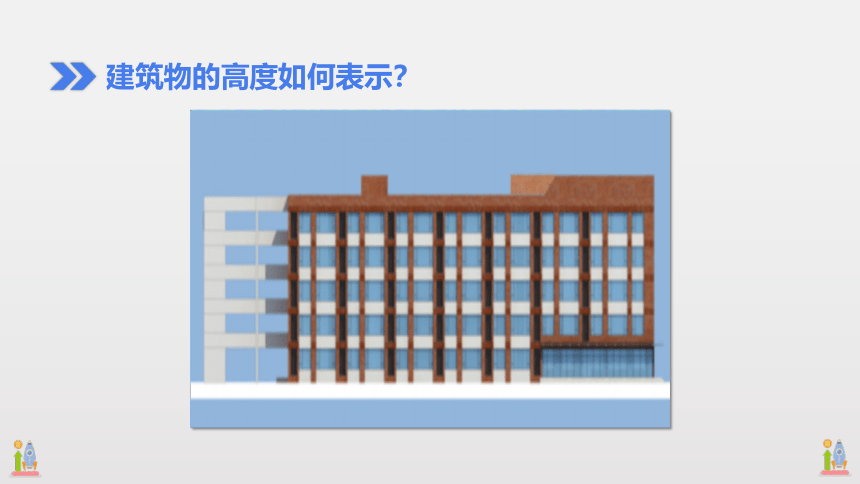

建筑物的高度如何表示？
任务一 了解图纸的基本信息
子任务八 了解图纸标高与引出线的规定
学习目标
能力目标
知识目标
素质目标
能够进行图纸标高与引出线的识读
良好的学习态度，细致仔细的识图精神
1.熟悉图纸标高的规定
2.熟悉图纸引出线的规定
第一部分
了解图纸标高的规定
了解图纸标高与引出线的规定
一、定位轴线的基本概念
一、标高的基本概念
了解图纸标高的规定
绝对标高与相对标高

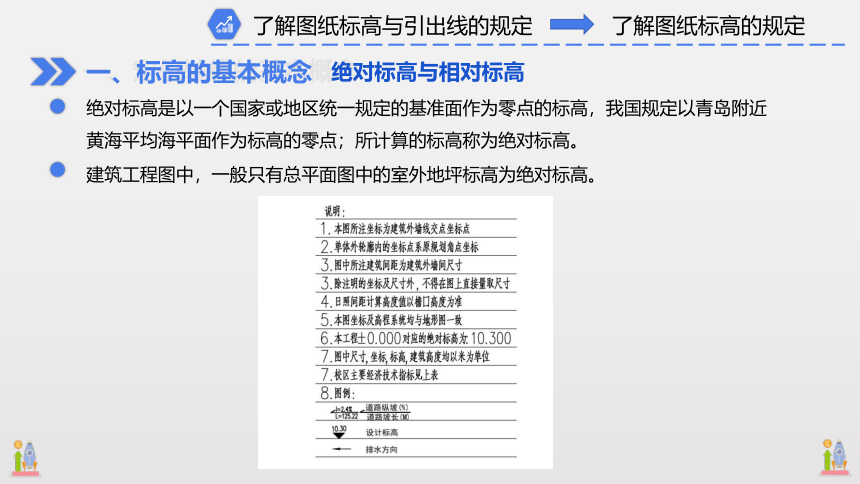

绝对标高是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海平均海平面作为标高的零点；所计算的标高称为绝对标高。
建筑工程图中，一般只有总平面图中的室外地坪标高为绝对标高。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
一、标高的基本概念
了解图纸标高的规定
绝对标高与相对标高

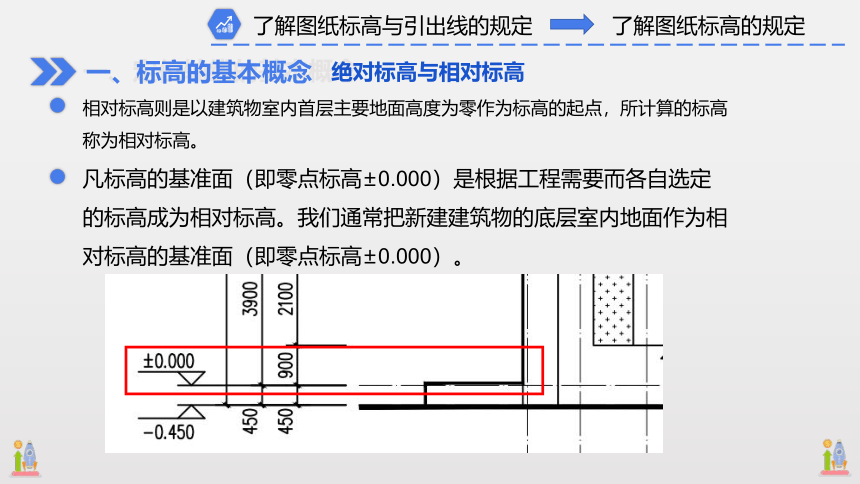

相对标高则是以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。
凡标高的基准面（即零点标高±0.000）是根据工程需要而各自选定的标高成为相对标高。我们通常把新建建筑物的底层室内地面作为相对标高的基准面（即零点标高±0.000）。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
一、标高的基本概念
了解图纸标高的规定
建筑标高与结构标高
建筑标高是在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。
结构标高是在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
二、标高的表示方法
了解图纸标高的规定
标高符号应以等腰直角三角形表示，用细实线绘制，如标注位置不够，也可以引出进行绘制。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
二、标高的表示方法
了解图纸标高的规定
总平面图室外地坪标高符号宜用涂黑的三角形表示。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
二、标高的表示方法
了解图纸标高的规定
标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。标高数字应注写在标高符号的上侧或下侧。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
二、标高的表示方法
了解图纸标高的规定
标高数字应以米为单位，注写到小数点以后第三位，在总平面图中，可注写到小数点以后第二位。
零点标高应注写成±0．000，正数标高不注“＋”，负数标高应注“—”。
在图样的同一位置需表示几个不同标高时，标高数字可按图中的形式注写。
9.900
6.600
3.300
第二部分
了解图纸引出线的规定
了解图纸标高与引出线的规定
一、定位轴线的基本概念
引出线的表示方法
了解图纸引出线的规定
引出线线宽应为0.25b,宜采用水平方向的直线，或与水平方向成30°、45°、60°、90°的直线，并经上述角度再折成水平线。
文字说明宜注写在水平线的上方。也可注写在水平线的端部。
索引详图的引出线，应与水平直径线相连接。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
引出线的表示方法
了解图纸引出线的规定
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线。
了解图纸标高与引出线的规定
一、定位轴线的基本概念
引出线的表示方法
了解图纸引出线的规定
多层构造或多层管道共用引出线，应通过被引出的各层，并用圆点示意对应各层次。
文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次对应一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次对应一致。
了解图纸标高与引出线的规定
知识总结
知识总结
图纸标高的基本规定
图纸引出线的基本规定
