(共16张PPT)
任务一 了解图纸的基本信息
子任务七 了解图纸索引符号与详图符号的规定

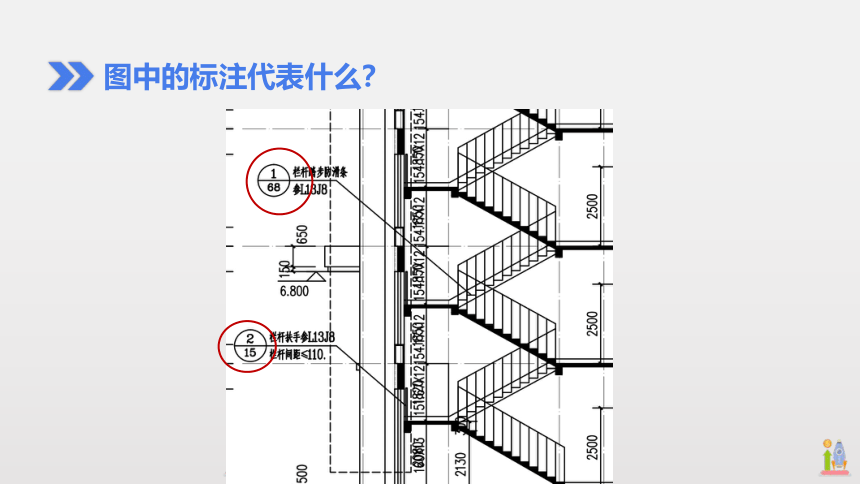

图中的标注代表什么？
任务一 了解图纸的基本信息
子任务七 了解图纸索引符号与详图符号的规定
学习目标
能力目标
知识目标
素质目标
能够进行索引符号与详图符号的识读
严谨的学习态度，细致仔细的识图精神
1.熟悉索引符号的规定
2.熟悉详图符号的规定
第一部分
了解索引符号的规定
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念

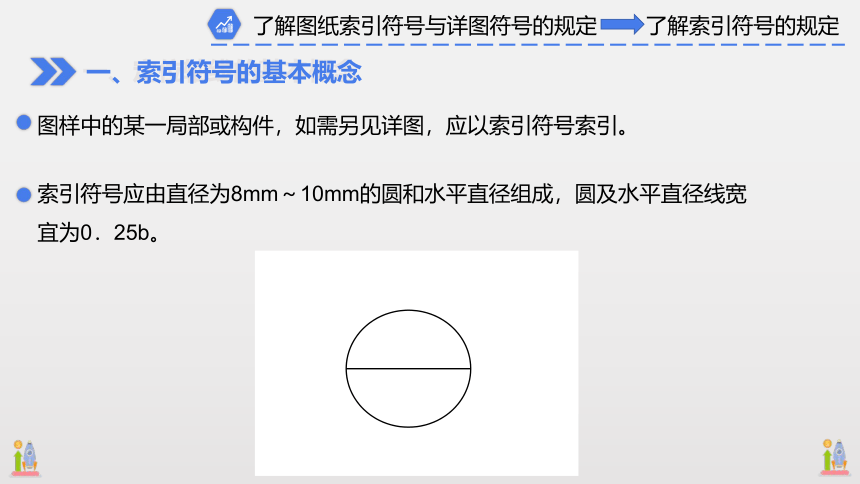

一、索引符号的基本概念
了解索引符号的规定
图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号应由直径为8mm～10mm的圆和水平直径组成，圆及水平直径线宽宜为0．25b。
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
二、索引符号的规定
了解索引符号的规定
当索引出的详图与被索引的图纸同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
4
—
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
二、索引符号的规定
了解索引符号的规定
当索引出的详图与被索引的详图不在同一张图纸中，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号。
4
2
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
二、索引符号的规定
了解索引符号的规定
当索引出的详图采用标准图时，应在索引符号水平直径的延长线上加注该标准图集的编号。
5
3
J103
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
二、索引符号的规定
了解索引符号的规定
当索引出的详图采用标准图集时，应在索引符号水平直径的延长线上加注该标准图集的编号。
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
二、索引符号的规定
了解索引符号的规定
当索引符号用于索引剖视详图时，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向。
第二部分
了解详图符号的规定
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
详图符号的规定
了解详图符号的规定
详图的位置和编号应以详图符号表示。详图符号的圆直径应为14mm，线宽为b。
详图与被索引的图样同在一张图纸内，应在详图符号内用阿拉伯数字注明详图的编号。
索引符号
详图符号
了解图纸索引符号与详图符号的规定
一、定位轴线的基本概念
详图符号的规定
了解详图符号的规定
详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。
例如：某详图编号为6，被索引图样图纸编号位于第7页，而该详图位于第10页，则其索引符号与详图符号分别为：
索引符号
详图符号
6
10
6
7
知识总结
知识总结
索引符号的基本规定
详图符号的基本规定
了解图纸索引符号与详图符号的规定
