任务一 了解图纸的基本信息
子任务六 了解图纸定位轴线的规定

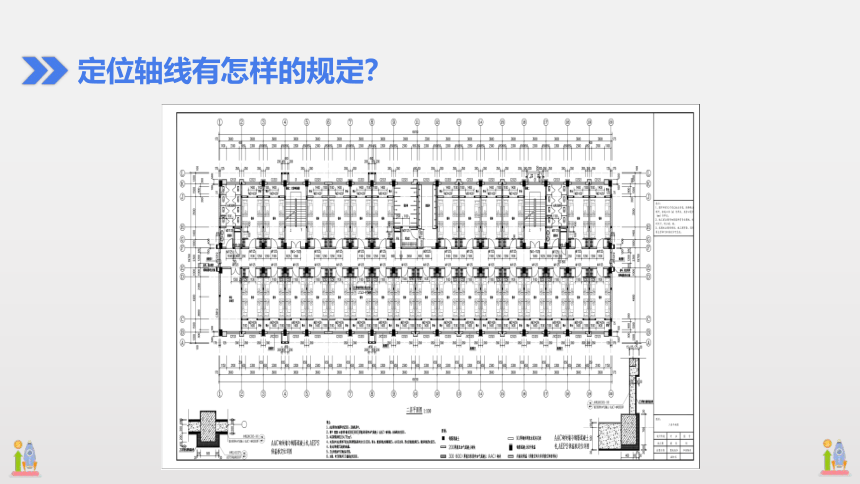

定位轴线有怎样的规定？
任务一 了解图纸的基本信息
子任务六 了解图纸定位轴线的规定
学习目标
能力目标
知识目标
素质目标
能够进行定位轴线以及附加定位轴线的识读
具备认真的学习态度，细致仔细的识图精神
1.熟悉定位轴线的规定
2.熟悉附加定位轴线的规定
第一部分
了解定位轴线的规定
了解图纸定位轴线的规定
一、定位轴线的基本概念
一、定位轴线的基本概念

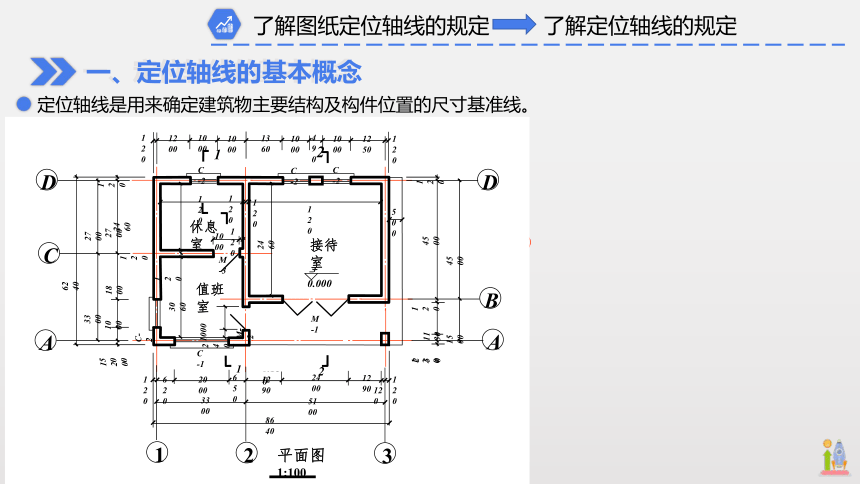

定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
C
1
2
3
A
A
D
D
B
了解定位轴线的规定
1
2
3
120
1200
1000
1000
1360
1000
490
1000
1250
120
A
C
D
4500
120
120
120
250
1130
4500
1500
A
B
D
3060
120
120
2460
1000
120
240
1000
2460
120
120
120
120
M-1
C-2
C-2
C-2
M-3
M-2
C-2
-0.150
﹢0.000
1
2
1
2
C-1
休息室
接待室
值班室
平面图 1:100
120
2700
1800
1000
120
500
2700
6240
3300
500
650
2400
120
620
3300
2000
5100
1290
120
1290
8640
120
一、定位轴线的基本概念

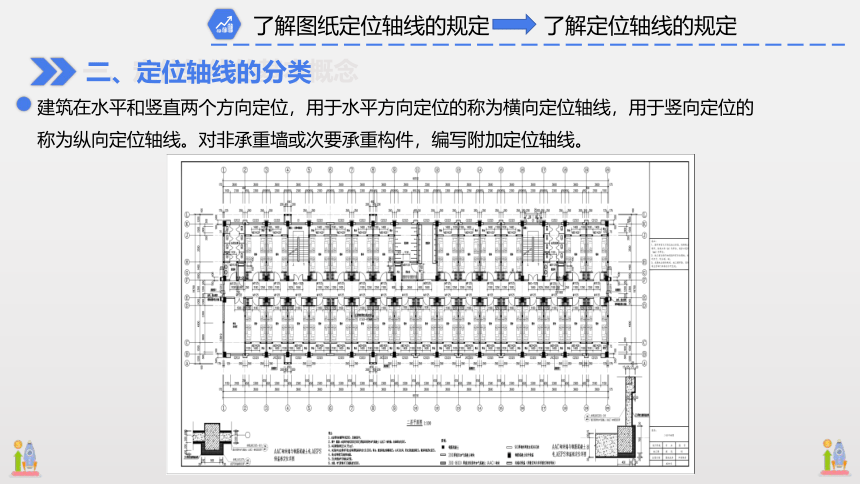

二、定位轴线的分类
建筑在水平和竖直两个方向定位，用于水平方向定位的称为横向定位轴线，用于竖向定位的称为纵向定位轴线。对非承重墙或次要承重构件，编写附加定位轴线。
了解图纸定位轴线的规定
了解定位轴线的规定
一、定位轴线的基本概念
定位轴线应用0.25b线宽的单点长画线绘制。
三、定位轴线的画法
定位轴线应编号，注写在轴线端部的圆内。圆应用0.25b线宽的实线绘制，直径宜为8mm~10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
了解图纸定位轴线的规定
了解定位轴线的规定
一、定位轴线的基本概念
平面图上的定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。
四、定位轴线的编号
横向编号应用阿拉伯数字，从左至右顺序编写；
竖向编号应用大写英文字母，从下至上顺序编写。
基本编号规则
了解图纸定位轴线的规定
了解定位轴线的规定
一、定位轴线的基本概念
四、定位轴线的编号
英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。英文字母的I、O、Z不得用作轴线的编号。当字母数量不够使用时，可增加双字母或单字母加数字注脚。
基本编号规则
了解图纸定位轴线的规定
了解定位轴线的规定
一、定位轴线的基本概念
四、定位轴线的编号
组合较复杂的平面图中定位轴线可采用分区编号。
编号的注写形式应为“分区号——该分区定位轴线编号”分区号宜采用阿拉伯数字或大写英文字母表示。
当采用分区编号或子项编号，同一根轴线上有不止一根编号时，相应编号应同时注明。
分区编号
了解图纸定位轴线的规定
了解定位轴线的规定
一、定位轴线的基本概念
四、定位轴线的编号
圆形与弧形平面图中的径向轴线宜采用阿拉伯数字表示，从左下角或-90°（若径向轴线很密，角度间隙很小）开始，按逆时针顺序编写。
其环向轴线宜用大写英文字母表示，从外向内顺序编写。
圆形与弧形平面图的圆心宜选用大写英文字母编号（I、O、Z除外），不止1个圆心时，可在字母后加注阿拉伯数字进行区分，如p1、p2。
圆弧形平面图编号
了解图纸定位轴线的规定
了解定位轴线的规定
第二部分
了解附加定位轴线的规定
概念
附加定位轴线的规定
在两个定位轴线之间，如需附加定位轴线时，其编号可用分数表示。
两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写。
3
1
表示3号轴线之后附加的第1根轴线；
D
2
表示D号轴线之后附加的第2根轴线。
1号轴线或A号轴线之前附加轴线的分母以01或0A表示 。
01
1
表示1号轴线之前附加的第1根轴线；
0A
3
表示A号轴线之前附加的第3根轴线。
了解图纸定位轴线的规定
了解附加定位轴线的规定
.
.
.
.
1
.
.
.
.
2
.
.
.
.
.
A
.
.
.
.
1
1
.
.
.
.
2
1
.
.
.
.
.
2
A
.
.
.
.
.
1
A
1
01
.
1
0A
图中附加定位轴线编号的含义是什么？
了解图纸定位轴线的规定
了解附加定位轴线的规定
了解图纸定位轴线的规定
知识总结
知识总结
图纸定位轴线的规定
图纸附加定位轴线的规定
