Plane reinforcement identification drawing
模块四 楼地层 4.5阳台与雨篷构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives
知识目标
掌握阳台的类型及构造做法；
掌握雨篷的类型及构造做法。
能力目标
能区分不同类型阳台的受力情况；能区分各种类型的雨篷。
思政目标
树立行业自信，培养学生精益求精、勇于创新的工匠精神和良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO

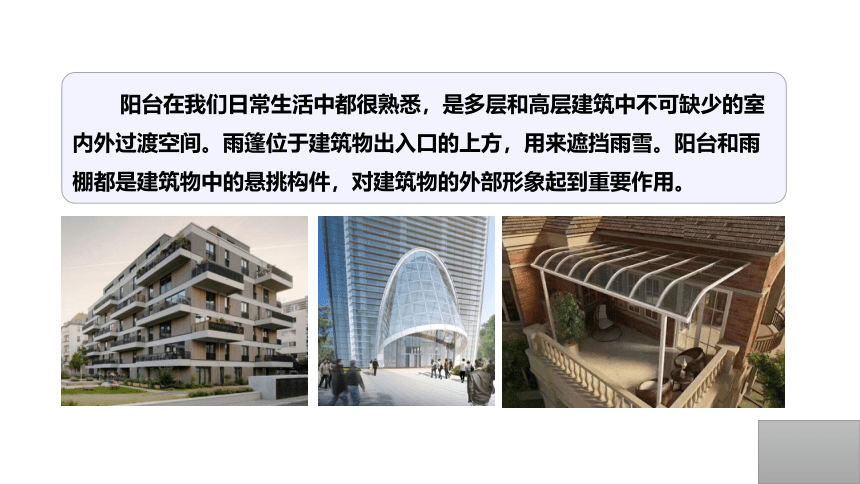

阳台在我们日常生活中都很熟悉，是多层和高层建筑中不可缺少的室内外过渡空间。雨篷位于建筑物出入口的上方，用来遮挡雨雪。阳台和雨棚都是建筑物中的悬挑构件，对建筑物的外部形象起到重要作用。
03
PART THREE
Number three
教学展开
Teaching development
阳台类型与构造

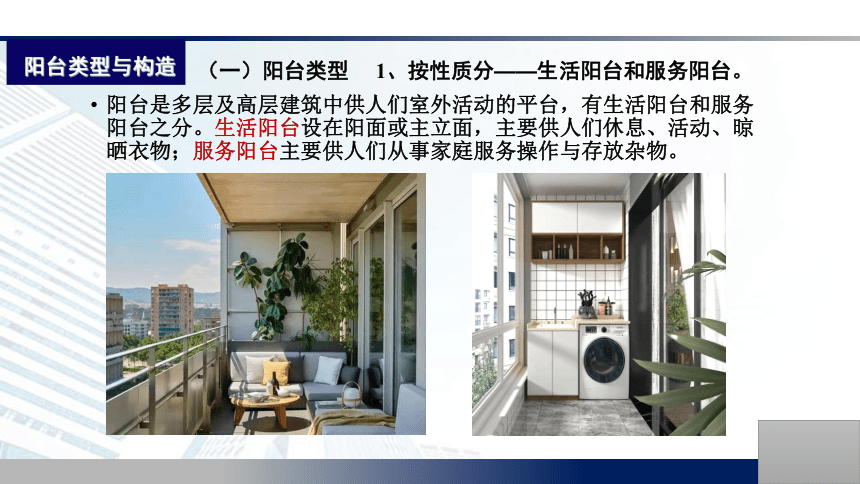

阳台是多层及高层建筑中供人们室外活动的平台，有生活阳台和服务阳台之分。生活阳台设在阳面或主立面，主要供人们休息、活动、晾晒衣物；服务阳台主要供人们从事家庭服务操作与存放杂物。
（一）阳台类型 1、按性质分——生活阳台和服务阳台。
凸阳台（挑阳台）
阳台类型与构造
（一）阳台类型

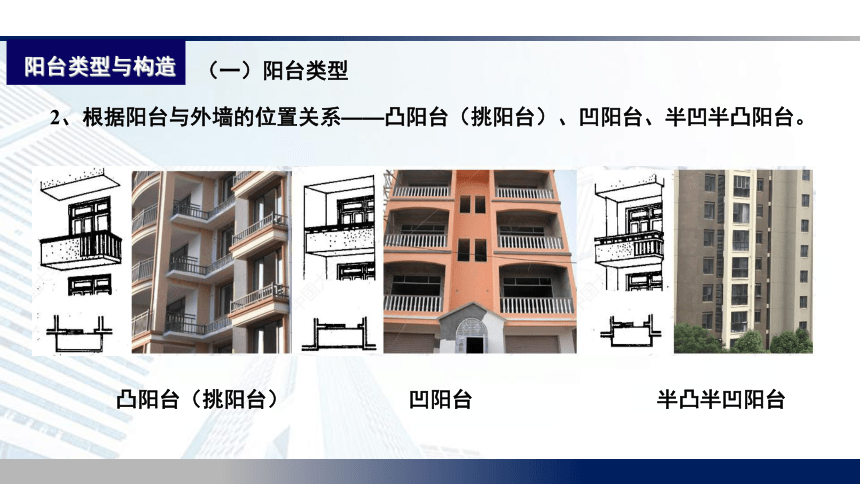

2、根据阳台与外墙的位置关系——凸阳台（挑阳台）、凹阳台、半凹半凸阳台。
凹阳台
半凸半凹阳台
阳台类型与构造
（二）阳台结构形式
（1）挑板式——将房间的楼板挑出作为阳台板
（2）挑梁式——从墙体中挑梁形成梁板式结构
挑梁式阳台
阳台类型与构造
（二）阳台结构形式
现浇阳台板、挑板
现浇阳台板、用梁出挑
阳台类型与构造
（三）阳台细部构造
1、阳台栏杆扶手构造
（1）栏杆形式——栏板（全实心）、栏杆（全空心）、 混合式。
阳台类型与构造
（2）设计要求
栏杆（栏板）是为保证人们在阳台上活动安全而设置的竖向构件，要求坚固可靠，舒适美观。其净高应高于人体的重心，不宜小于1.05m，（七层及七层以上阳台栏杆不低于1.1m）也不应超过1.2m。?
栏杆一般由金属杆或混凝土杆制作,其垂直杆件间净距不应大于110mm。
阳台栏杆（栏板）与扶手构造
2、阳台排水构造
阳台类型与构造
阳台排水构造
（a）水舌排水 （b）雨水管排水
阳台地面应比室内地面低20~50mm。排水坡度0.5%~1%。
排水方式：内排水——内设雨水管（水落管）有组织排放，适用高层建筑和高标准建筑。
外排水——水舌排水（泄水管）用于低层和多层建筑。
雨篷类型与构造
雨篷是建筑入口处和顶层阳台上部用来遮挡雨雪、保护外门免受雨淋的构件。
（一）雨篷的类型
当代建筑的雨篷形式多样，以材料和结构分为钢筋混凝土雨篷、钢结构悬挑雨篷、钢与玻璃组合雨篷等。
1.钢筋混凝土雨篷
钢筋混凝土板式雨篷
雨篷类型与构造
钢筋混凝土悬挑雨篷
雨篷类型与构造
按雨篷板支承方式不同，有板式雨篷和梁板式雨篷。
雨篷类型与构造
2.钢结构悬挑雨篷
钢结构悬挑雨篷由支撑系统、骨架系统和面板系统三部分组成。
钢结构雨篷
雨篷类型与构造
3.玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃作雨篷面板的新型透光雨篷。
玻璃采光雨篷
雨篷类型与构造
（二）雨篷排水构造
（1）有组织排水的雨篷板周边做翻边；
（2）雨篷表面用防水砂浆抹面，与建筑交接处密封；
（3）表面找坡0.5%或1%；
（4）设水舌排水口或引入雨水管；
（5）雨篷底边缘做滴水线。
04
PART FOUR
教学总结
Teaching summary
Number four
本节课分别介绍了阳台和雨篷的类型及构造做法。重点是阳台和雨篷的构造，难点是阳台的排水做法，各组课后认真识读图纸掌握重点和难点问题。
