任务一 了解图纸的基本信息
子任务九 了解图纸剖切符号的规定

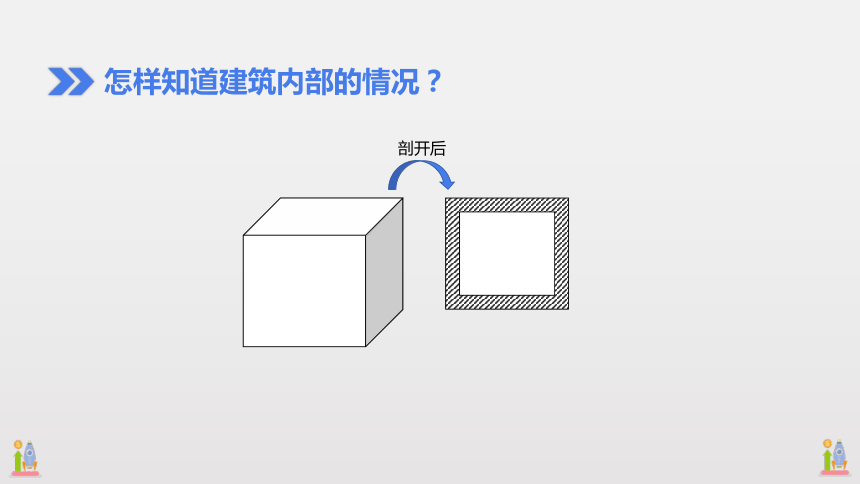

怎样知道建筑内部的情况？
剖开后
任务一 了解图纸的基本信息
子任务九 了解图纸剖切符号的规定

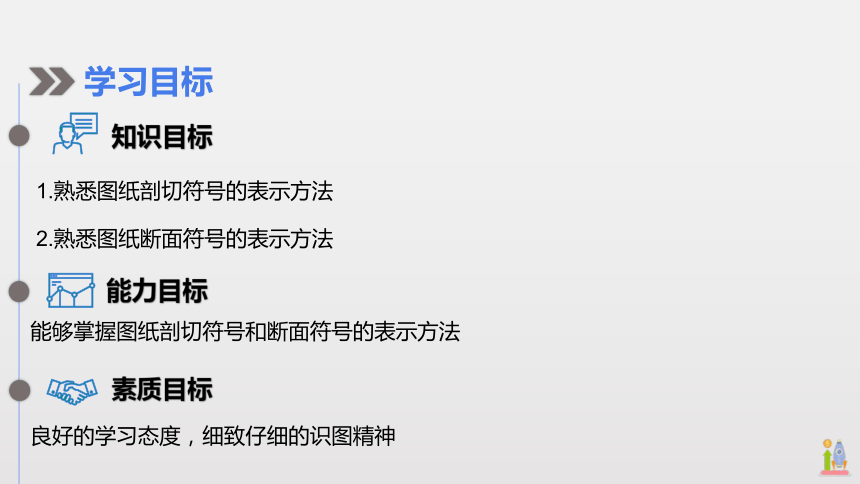

学习目标
能力目标
知识目标
素质目标
能够掌握图纸剖切符号和断面符号的表示方法
良好的学习态度，细致仔细的识图精神
1.熟悉图纸剖切符号的表示方法
2.熟悉图纸断面符号的表示方法
了解图纸剖切符号的规定
一、定位轴线的基本概念

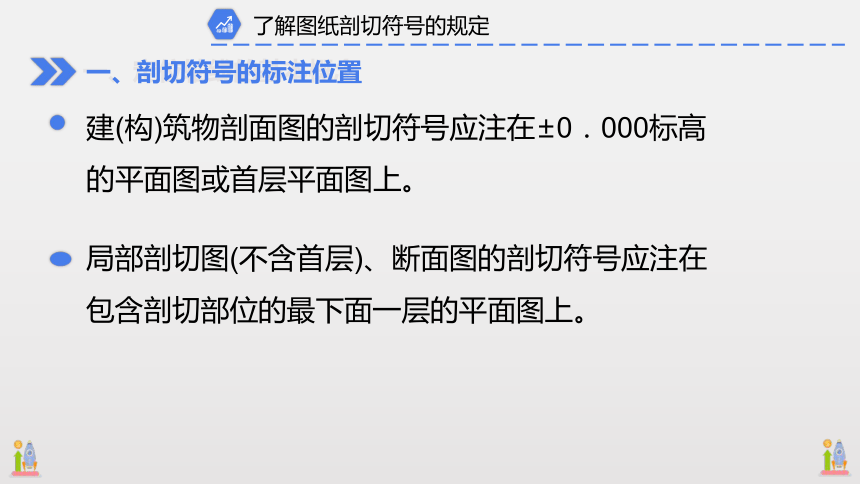

一、剖切符号的标注位置
建(构)筑物剖面图的剖切符号应注在±0．000标高的平面图或首层平面图上。
局部剖切图(不含首层)、断面图的剖切符号应注在包含剖切部位的最下面一层的平面图上。
了解图纸剖切符号的规定
一、定位轴线的基本概念

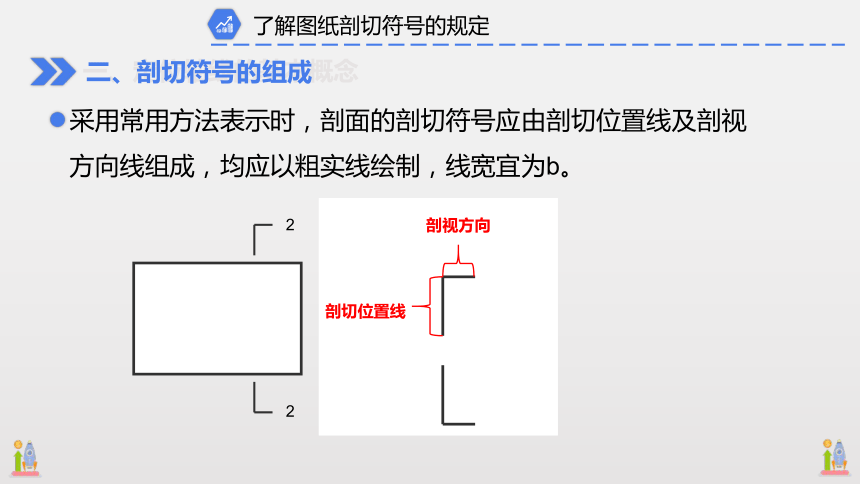

二、剖切符号的组成
采用常用方法表示时，剖面的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制，线宽宜为b。
剖切位置线
2
2
剖视方向
了解图纸剖切符号的规定
一、定位轴线的基本概念
三、剖切符号的画法
剖切位置线的长度宜为6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm～6mm。绘制时，剖视剖切符号不应与其他图线相接触。
剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部。
短边指向左侧，表示的是从右往左看
了解图纸剖切符号的规定
一、定位轴线的基本概念
三、剖切符号的画法
断面的剖切符号应仅用剖切位置线表示，其编号应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，其余同剖面的剖切符号。
了解图纸剖切符号的规定
一、定位轴线的基本概念
三、剖切符号的画法
当与被剖切图样不在同一张图内，应在剖切位置线的另一侧注明其所在图纸的编号，也可在图集中说明。
了解图纸剖切符号的规定
一、定位轴线的基本概念
三、剖切符号的画法
索引剖视详图时，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向。
知识总结
知识总结
剖切符号的标注位置
剖切符号的画法
剖切符号的组成
了解图纸剖切符号的规定
