任务一 了解图纸的基本信息
子任务一 了解图纸幅面的规定
图纸的大小有怎样的规定？
任务一 了解图纸的基本信息
子任务一 了解图纸幅面的规定
学习目标
能力目标
知识目标
素质目标
1. 熟悉图纸幅面的分类及不同幅面图纸之间的关系；
2. 熟悉图纸标题栏、会签栏的内容及位置上的要求。
1. 能够掌握图纸幅面类型及对应关系；
2. 能够明确图纸标题栏、会签栏的内容及位置。
理解不因事大而难为，不因事小而不为，不因事多而忘为，不因事杂而错为。
第一部分
图纸幅面的类型
了解图纸幅面的规定
图纸幅面是指图纸宽度与长度组成的图面。
一、图纸幅面概念
图纸幅面的类型
（a）横式幅面 （b）立式幅面

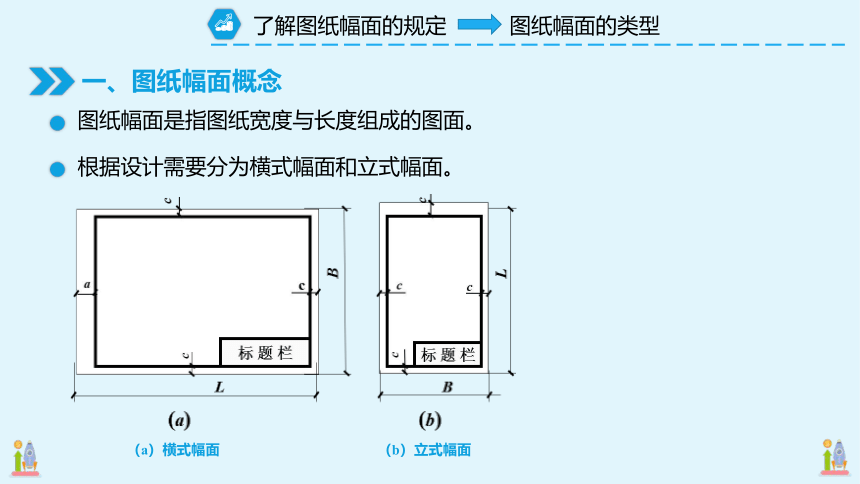

根据设计需要分为横式幅面和立式幅面。
了解图纸幅面的规定
二、图纸幅面分类
图纸幅面的类型

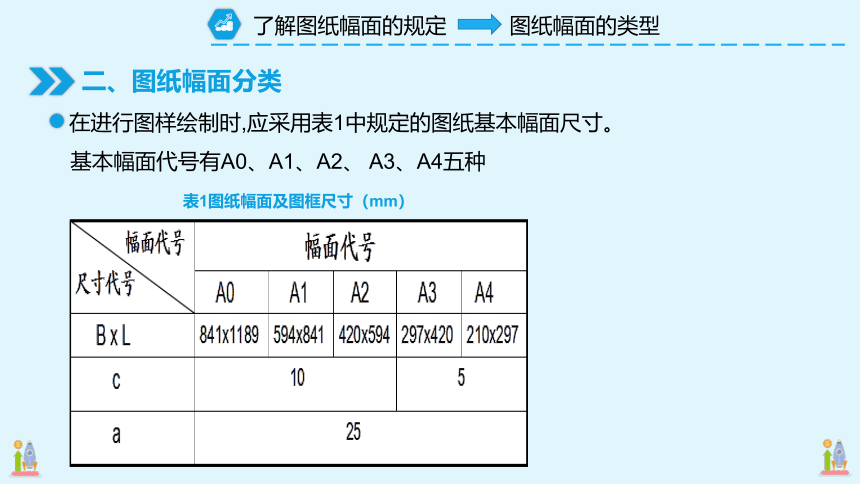

在进行图样绘制时,应采用表1中规定的图纸基本幅面尺寸。
表1图纸幅面及图框尺寸（mm）
基本幅面代号有A0、A1、A2、 A3、A4五种
了解图纸幅面的规定
二、图纸幅面分类
图纸幅面的类型
各种图号图纸的长边与短边的比例一致，
均为1.414213562，也就是2的开平方。
A0的尺寸为1189mm×841mm，A1的尺寸为841mm×594mm......
了解图纸幅面的规定
三、图纸幅面间关系
图纸幅面的类型
图纸差一号，面积相差一半
图幅之间的关系
了解图纸幅面的规定
四、图纸幅面加长
图纸幅面的类型
根据设计需要图纸需加长时，
图纸的短边一般不应加长，长边可加长，
但应符合表2的规定：
表2 图纸长边加长尺寸
了解图纸幅面的规定
五、图纸幅面的应用
图纸幅面的类型
图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0～A3图纸宜横式使用；必要时，也可立式使用。
了解图纸幅面的规定
五、图纸幅面的应用
图纸幅面的类型
一个工程设计中，每个专业所使用的图纸一般不宜多于两种幅面。
不含目录及表格所采用A4的幅面。
第二部分
标题栏和会签栏
了解图纸幅面的规定
一、标题栏
标题栏和会签栏
横式幅面
每张图纸都必须具有一个标题栏；
了解图纸幅面的规定
二、会签栏
标题栏和会签栏
会签栏
会签栏是指完善图纸、施工组织设计、施工方案等重要文件上按程序报批的一种常用形式。
了解图纸幅面的规定
二、会签栏
标题栏和会签栏
会签栏格式
会签栏的大小及格式如下图所示
了解图纸幅面的规定
知识总结
知识总结
图纸幅面分类
图纸幅面的概念
图纸幅面加长
图纸幅面间关系
图纸幅面的应用
标题栏和会签栏格式
