任务一 了解图纸的基本信息
子任务二 了解图纸图线和字体的规定

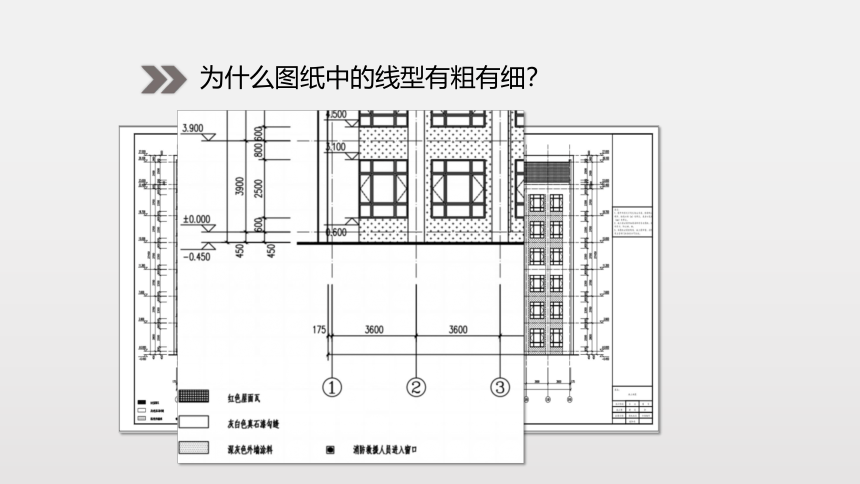

为什么图纸中的线型有粗有细？

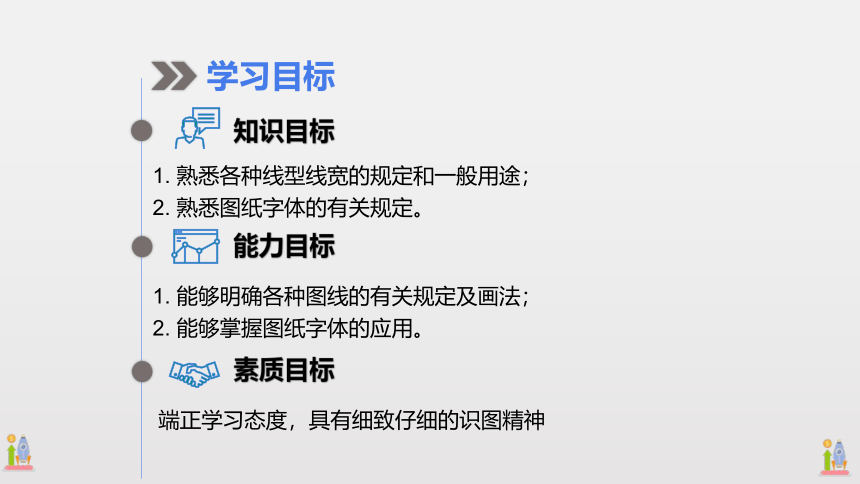

学习目标
能力目标
知识目标
素质目标
1. 熟悉各种线型线宽的规定和一般用途；
2. 熟悉图纸字体的有关规定。
1. 能够明确各种图线的有关规定及画法；
2. 能够掌握图纸字体的应用。
端正学习态度，具有细致仔细的识图精神
第一部分
线型和线宽的有关规定
一、图纸线型的规定
了解图纸图线和字体的规定
线型和线宽的规定
线型有实线、虚线、单点长划线、折断线和波浪线等；
一、图纸线型的规定
了解图纸图线和字体的规定
线型和线宽的规定

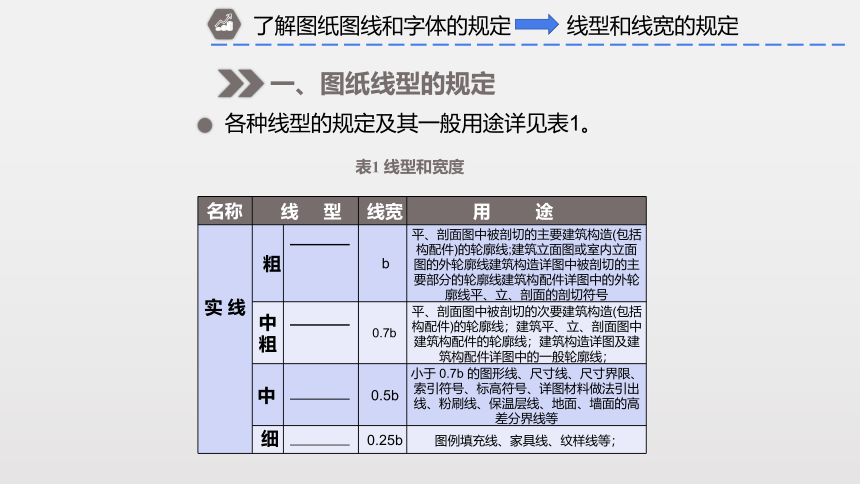

各种线型的规定及其一般用途详见表1。
表1 线型和宽度
名称 线 型 线宽 用 途
实 线 粗 b 平、剖面图中被剖切的主要建筑构造(包括构配件)的轮廓线;建筑立面图或室内立面图的外轮廓线建筑构造详图中被剖切的主要部分的轮廓线建筑构配件详图中的外轮廓线平、立、剖面的剖切符号
中粗 0.7b 平、剖面图中被剖切的次要建筑构造(包括构配件)的轮廓线；建筑平、立、剖面图中建筑构配件的轮廓线；建筑构造详图及建筑构配件详图中的一般轮廓线；
中 0.5b 小于 0.7b 的图形线、尺寸线、尺寸界限、索引符号、标高符号、详图材料做法引出线、粉刷线、保温层线、地面、墙面的高差分界线等
细 0.25b 图例填充线、家具线、纹样线等；
一、图纸线型的规定
了解图纸图线和字体的规定
线型和线宽的规定

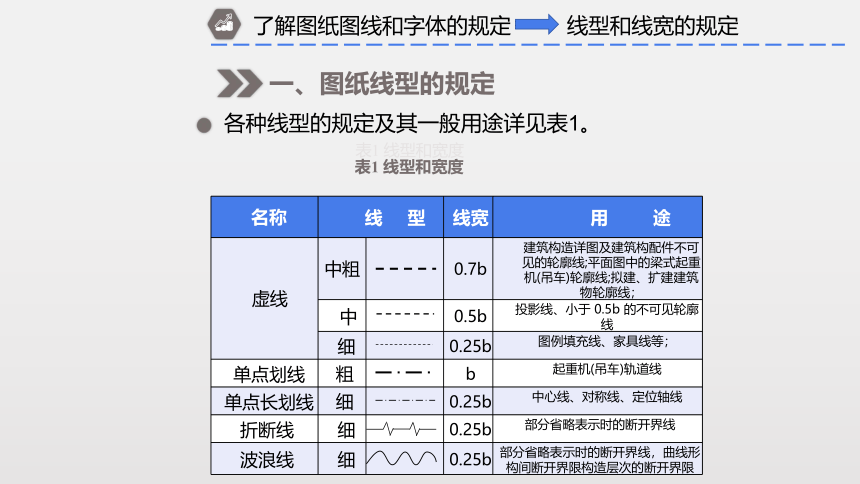

各种线型的规定及其一般用途详见表1。
表1 线型和宽度
名称 线 型 线宽 用 途
虚线 中粗 0.7b 建筑构造详图及建筑构配件不可见的轮廓线;平面图中的梁式起重机(吊车)轮廓线;拟建、扩建建筑物轮廓线；
中 0.5b 投影线、小于 0.5b 的不可见轮廓线
细 0.25b 图例填充线、家具线等；
单点划线 粗 b 起重机(吊车)轨道线
单点长划线 细 0.25b 中心线、对称线、定位轴线
折断线 细 0.25b 部分省略表示时的断开界线
波浪线 细 0.25b 部分省略表示时的断开界线，曲线形构间断开界限构造层次的断开界限
表1 线型和宽度
二、图纸线宽的规定
了解图纸图线和字体的规定
线型和线宽的规定
实线线型分为粗、中粗、中、细四种。
二、图纸线宽的规定
了解图纸图线和字体的规定
线型和线宽的规定
线的宽度：0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm和2.0mm；
先确定图样中所用粗线的宽度b，再确定中粗线和中线宽度为0.7b和0.5b，最后定出细线0.25b的宽度；
粗、中粗、中、细线形成一组，叫做线宽组，如表2所示。
表2 线宽组
线宽比 线 宽 组 (mm) b 2.0 1.4 1.0 0.7 0.5 0.35
0.7b 1.4 0.98 0.70 0.49 0.35 0.25
0.5b 1.0 0.7 0.5 0.35 0.25 0.18
0.25b 0.5 0.35 0.25 0.18
二、图纸线宽的规定
了解图纸图线和字体的规定
线型和线宽的规定
图框线、标题栏线的宽度见表3所示。
表3 图框线、标题栏线的宽度（mm）
幅面代号 图框线 标题栏外框线 标题栏分格线、会签栏线
A0、A1 1.4 0.7 0.35
A2、A3、A4 1.0 0.7 0.35
三、图线的画法
了解图纸图线和字体的规定
线型和线宽的规定
相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于0.7mm。
三、图线的画法
了解图纸图线和字体的规定
线型和线宽的规定
虚线、单点长划线的线段长度宜各自相等。
三、图线的画法
了解图纸图线和字体的规定
线型和线宽的规定
虚线与虚线应相交于线段处；虚线不得与实线相连接。单点长划线同虚线。
三、图线的画法
了解图纸图线和字体的规定
线型和线宽的规定
单点长划线端部不应是点。在较小的图形中，单点长划线可用细实线代替。
第二部分
图纸字体
一、字体基本要求
了解图纸图线和字体的规定
图纸字体
图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
二、文字
了解图纸图线和字体的规定
图纸字体
表4 长仿宋字高宽关系（mm）
图纸中的文字宜采用长仿宋体，
即文字的高度与宽度之比为倍。
二、文字
了解图纸图线和字体的规定
图纸字体
一般来说，图内文字字号应当选择3.5号字体，
图外文字应当选择7号字体。
表5 文字的字高（mm）
知识总结
知识总结
图纸线宽的规定
图纸线型的规定
字体基本要求
图线的画法
文字
了解图纸图线和字体的规定
