任务一 了解图纸的基本信息
子任务四 了解尺寸标注的规定

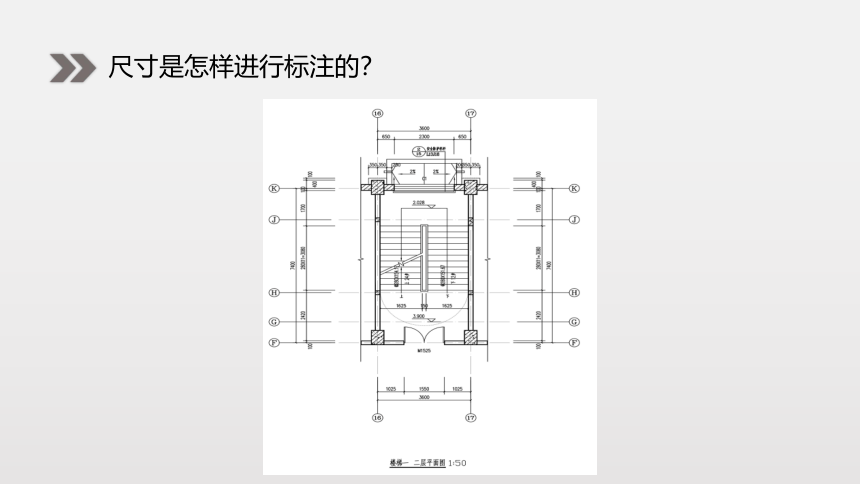

尺寸是怎样进行标注的？
任务一 了解图纸的基本信息
子任务四 了解尺寸标注的规定

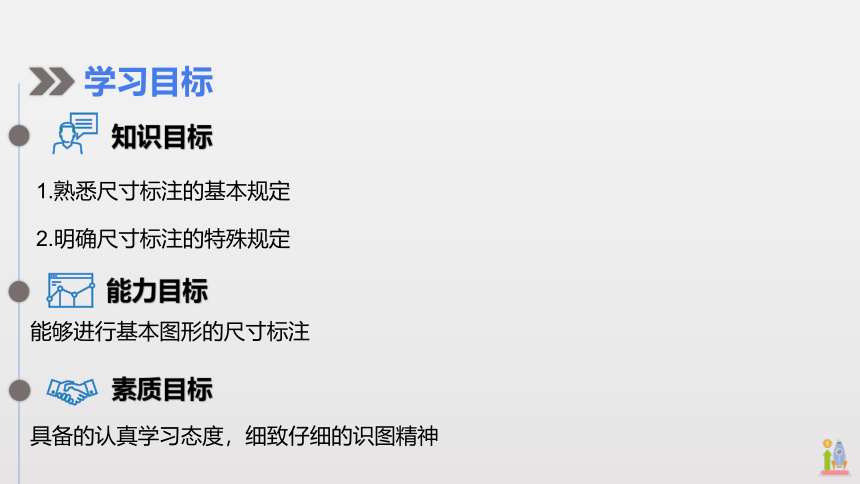

学习目标
能力目标
知识目标
素质目标
能够进行基本图形的尺寸标注
具备的认真学习态度，细致仔细的识图精神
1.熟悉尺寸标注的基本规定
2.明确尺寸标注的特殊规定
第一部分
尺寸标注的基本规定
了解尺寸标注的规定
一、基本规定
尺寸标注的基本规定
图样上的尺寸包括尺寸界线 、尺寸线 、尺寸起止符号和尺寸数字。如下图所示。
（一）尺寸线
尺寸线应用细实线绘制应与被注长度平行，图样本身的任何图线均不得用作尺寸线。

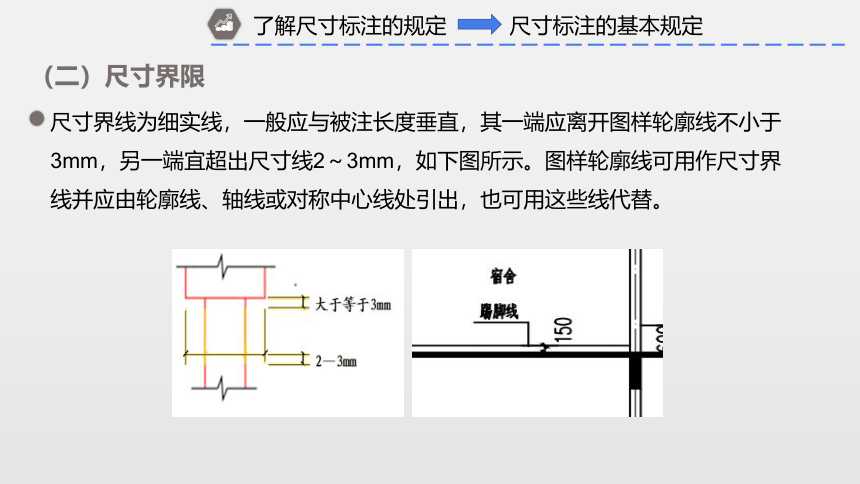

（二）尺寸界限
尺寸界线为细实线，一般应与被注长度垂直，其一端应离开图样轮廓线不小于3mm，另一端宜超出尺寸线2～3mm，如下图所示。图样轮廓线可用作尺寸界线并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。
了解尺寸标注的规定
尺寸标注的基本规定

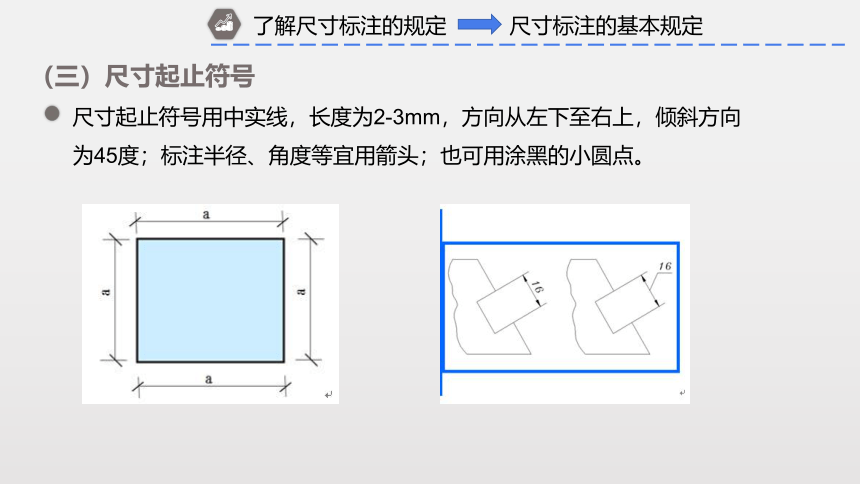

（三）尺寸起止符号
尺寸起止符号用中实线，长度为2-3mm，方向从左下至右上，倾斜方向为45度；标注半径、角度等宜用箭头；也可用涂黑的小圆点。
了解尺寸标注的规定
尺寸标注的基本规定

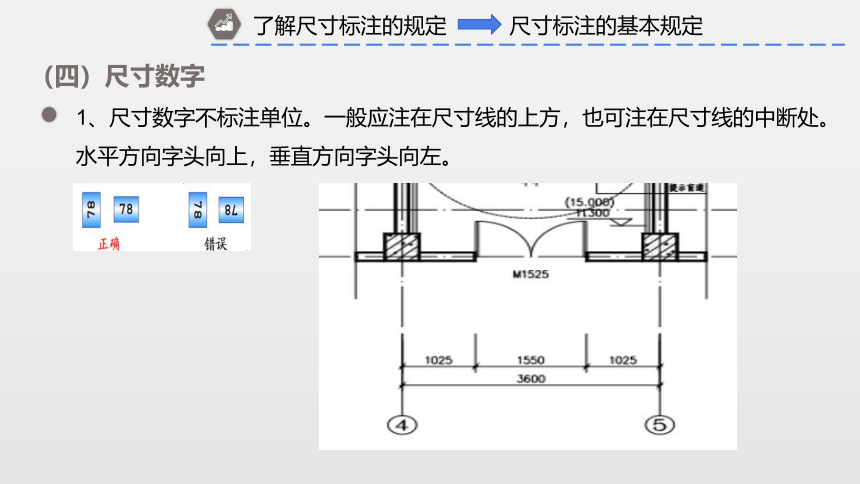

（四）尺寸数字
1、尺寸数字不标注单位。一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。
了解尺寸标注的规定
尺寸标注的基本规定
（四）尺寸数字
2、线性尺寸数字的方向，一般应按右图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。
了解尺寸标注的规定
尺寸标注的基本规定
3、尺寸数字不可被任何图线所通过，否则必须将该图线断开。
第二部分
特殊标注
1. 角度尺寸界线沿径向引出。
2. 角度尺寸线应画成圆弧，其圆心是该角的顶点。
3. 角度尺寸数字一律水平写。如下图所示。
一、角度标注
了解尺寸标注的规定
特殊标注
1. 直径尺寸应在尺寸数字前加注符号“ ”。
2. 在圆内标注的尺寸线应通过圆心，尺寸线终端画成箭头。
3.较小圆的直径尺寸，可标注在圆外。
4. 整圆或大于半圆注直径。
二、圆的直径
了解尺寸标注的规定
特殊标注
三 、圆的半径
1. 半径尺寸数字前加注符号“R”。
2. 半径尺寸必须注在投影为圆弧的图形上,且尺寸线应通过圆心。
3. 半圆或小于半圆的圆弧标注半径尺寸。
了解尺寸标注的规定
特殊标注
四 、大圆弧
当圆弧半径过大时，可以按照下图进行表示。
了解尺寸标注的规定
特殊标注
五、狭小部分
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
了解尺寸标注的规定
特殊标注
1. 标注弧长时，应在尺寸数字上方加注符号“⌒”。
2. 弦长及弧长的尺寸界线应平行于该弦的垂直平分线；当弧较大时，尺寸界线可沿径向引出。
六、弦长及弧长
了解尺寸标注的规定
特殊标注
七、球面
标注球面直径或半径时，应在“ф”或“R”前面加注符号“S”。对标准件，轴或手柄的前端，在不引起误解的情况下，可以省略符号“S” 。
了解尺寸标注的规定
特殊标注
八、坡度的标注
标注坡度时，应加注坡度符号 ，该符号为单面箭头。箭头应指向下坡方向，坡度也可用直角三角形形式标注。
了解尺寸标注的规定
特殊标注
了解尺寸标注的规定
知识总结
知识总结
尺寸标注的基本规定
特殊标注
