2.3时标网络计划绘制及计算
建筑施工组织与管理
Construction organization and management
项目一 流水施工技术

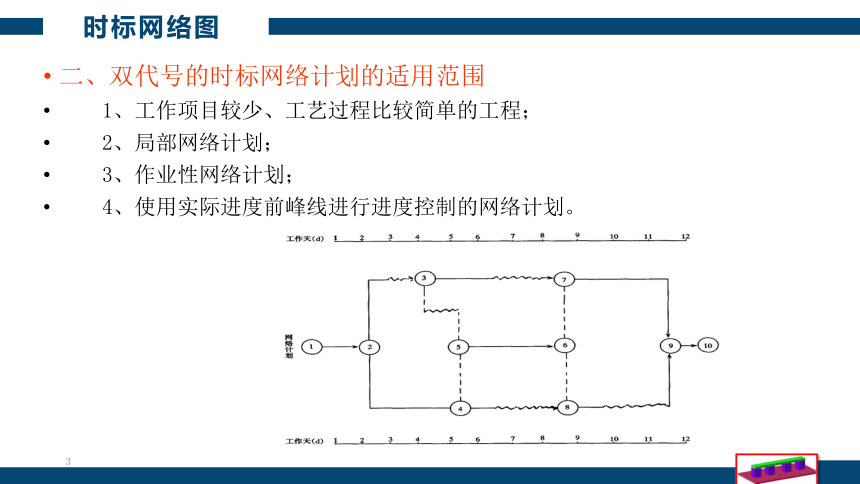

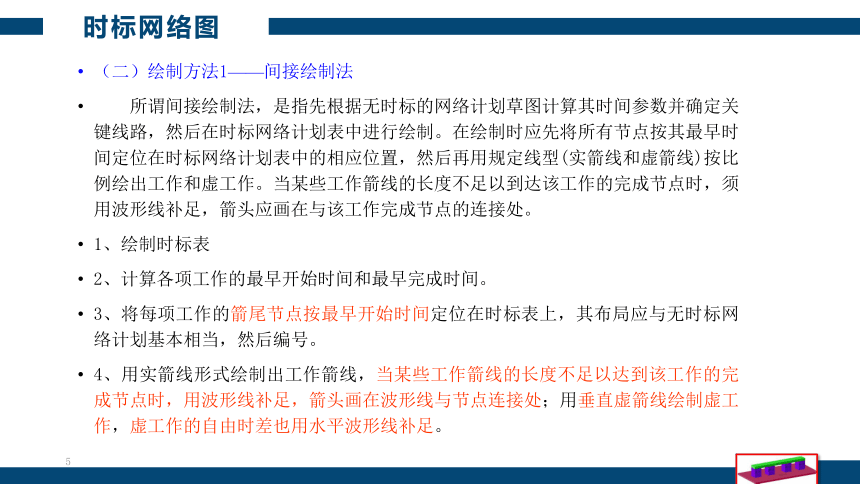

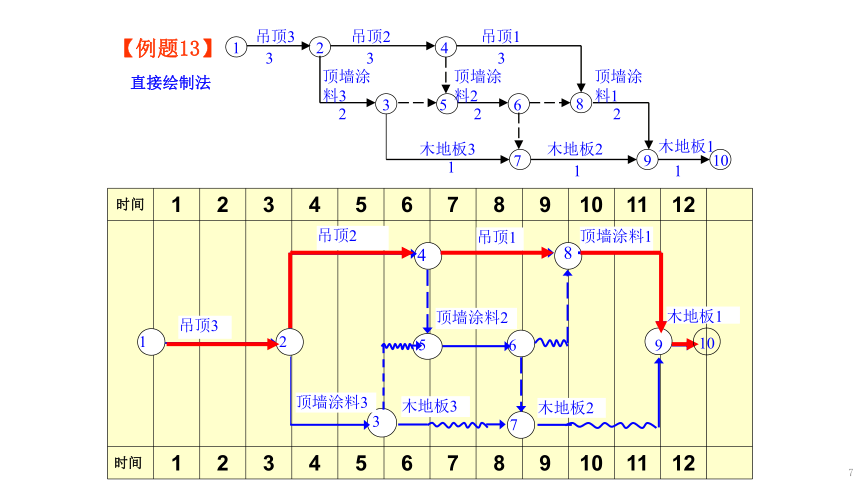

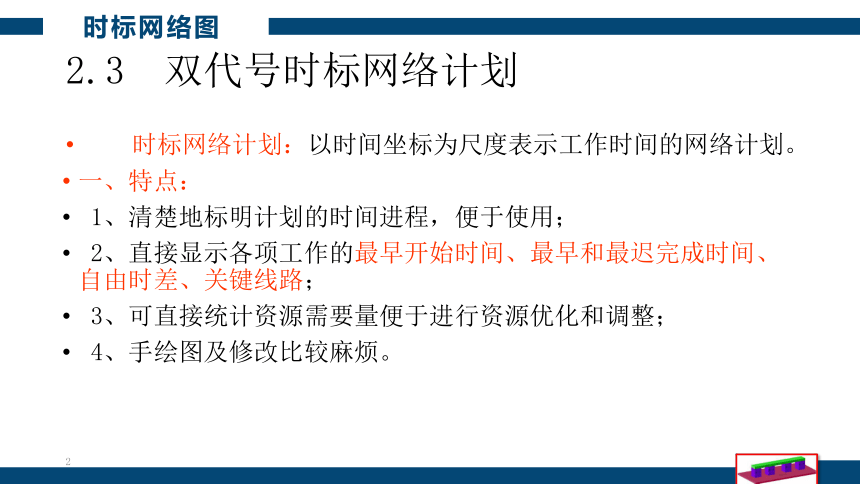

2.3双代号时标网络计划时标网络计划：以时间坐标为尺度表示工作时间的网络计划。一、特点：1、清楚地标明计划的时间进程，便于使用；2、直接显示各项工作的最早开始时间、最早和最迟完成时间、自由时差、关键线路；3、可直接统计资源需要量便于进行资源优化和调整；4、手绘图及修改比较麻烦。时标网络图二、双代号的时标网络计划的适用范围1、工作项目较少、工艺过程比较简单的工程；2、局部网络计划；3、作业性网络计划；4、使用实际进度前峰线进行进度控制的网络计划。时标网络图三、时标网络计划的绘制（一）绘制要求1、宜按最早时间绘制；2、先绘制时间坐标表（顶部或底部、或顶底部均有时标，可加日历；时间刻度线用细线，也可不画或少画。）3、实箭线表示工作，虚箭线表示虚工作，自由时差用波线；4、节点中心对准刻度线；5、箭线宜采用水平箭线或水平段与垂直段组成的箭线形式，不宜用斜箭线。虚工作必须用垂直虚箭线表示，其自由时差应用水平波形线表示。时标网络图（二）绘制方法1——间接绘制法所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。1、绘制时标表2、计算各项工作的最早开始时间和最早完成时间。3、将每项工作的箭尾节点按最早开始时间定位在时标表上，其布局应与无时标网络计划基本相当，然后编号。4、用实箭线形式绘制出工作箭线，当某些工作箭线的长度不足以达到该工作的完成节点时，用波形线补足，箭头画在波形线与节点连接处；用垂直虚箭线绘制虚工作，虚工作的自由时差也用水平波形线补足。时标网络图绘制方法2——直接绘制法所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。1、将网络计划的起点节点定位在时标网络计划表的起始刻度线上。2、按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。3、除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。当某些工作箭线的长度不足以到达该节点时，须用波形线补足，箭头画在与该节点的连接处。4、当某个节点的位置确定之后，即可绘制以该节点为开始节点的工作箭线。5、利用上述方法从左至右依次确定其他各个节点的位置，直至绘出网络计划的终点节点。时标网络图712453610顶墙涂料3吊顶1吊顶3吊顶2顶墙涂料2顶墙涂料1木地板3木地板2木地板189333222111【例题13】时间123456789101112时间123456789101112吊顶2吊顶1顶墙涂料12 148吊顶3木地板1顶墙涂料26739顶墙涂料3木地板3木地板2510直接绘制法B(3)
D(8)
G(4)
2
9
1
5
A(3)
8
4
C(3)
E(5)
F(4)
3
6
7
10
H(2)
I(2)
0
3
6
6
6
11
14
11
18
20
0
3
9
9
6
14
14
16
18
20
【例题14】
时标网络图
B(3)
D(8)
G(4)
A(3)
C(3)
E(5)
F(4)
2
9
1
5
8
4
3
6
7
10
H(2)
I(2)
0
3
6
6
6
11
14
11
18
20
0
3
9
9
6
14
14
16
18
20
0
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
5
4
7
6
8
9
10
间接绘制法
注意1、将箭线尽可能画成水平线或水平竖直构成的折线，其水平投影长度代表工作的持续时间；2、如箭线长度不够与结束节点直接相连，则剩余部分用水平波形线画至结束节点。波形线的水平投影长度，代表该工作的自由时差。时标网络图四、关键线路和时间参数1、关键线路的判定：自时标网络计划图的终点节点至起点节点逆箭线方向观察，自始至终无波形线的线路即为关键线路。关键线路要用粗线、双线、或彩色线明确表达。2、工期：TP＝终点节点时标－起点节点时标。3、最早开始时间：箭线左边节点中心时标值；4、最早完成时间：箭线实线部分的右端或右端节点中心时标值.时标网络图5、工作自由时差：波线水平投影长度。6、工作总时差：各紧后工作总时差的小值与本工作的自由时差之和，（从后向前计算）即：TFi－j＝min{TFj－k}+FFi－j7、最迟完成时间：总时差＋最早完成时间。即LFi－j＝TFi－j＋EFi－j。8、最迟开始时间：总时差＋最早开始时间。即LSi－j＝TFi－j＋ESi－j时标网络图712453610顶墙涂料3吊顶1吊顶3吊顶2顶墙涂料2顶墙涂料1木地板3木地板2木地板189333222111例15：观察各时间参数时间123456789101112时间123456789101112吊顶2吊顶1顶墙涂料12 148吊顶3木地板1顶墙涂料26739顶墙涂料3木地板3木地板25020121412020100总时差1、背景图示为某公司中标的建筑工程的网络计划，计划工期为12周，其持续时间和费用额列入表中。工程进行到第9周时，D工作完成了2周，E工作完成了1周，H工作已经完成。工作(费用）持续时间12375648910A(12)3B(10)3C(8)2D(12)3E(16)2F(18)1I(16)1H(20)1G(24)2五、施工进度计划检查时标网络图2、问题：① 绘制实际进度前锋线，并计算累计完成投资额。② 如果后续工作按计划进行，试分析上述三项工作对计划工期产生了什么影响？③ 重新绘制第9周至完工的时标网络计划。④如果要保持工期不变，第9周后需压缩哪项工作？时标网络图（1）绘制实际进度前锋线，并计算累计完成投资额。累计完成投资额=12+10+8+12×2/3+16/2+18+20=84万元0123456789101112012345678910111212483756910A（12）C（8）B（10）D（12）E（16）F（18）H（20）I（16）G（24）时标网络图（2）重绘的第九周至完工的时标网络计划9101112131491011121314I3756910DEG时标网络图（3）工期不变时第九周后，如何调整0123456789101112012345678910111212483756910A（12）C（8）B（10）D（12）E（16）F（18）H（20）I（16）G（24）时标网络图
