2.2单代号网络计划绘制及计算
建筑施工组织与管理
Construction organization and management
项目一 流水施工技术

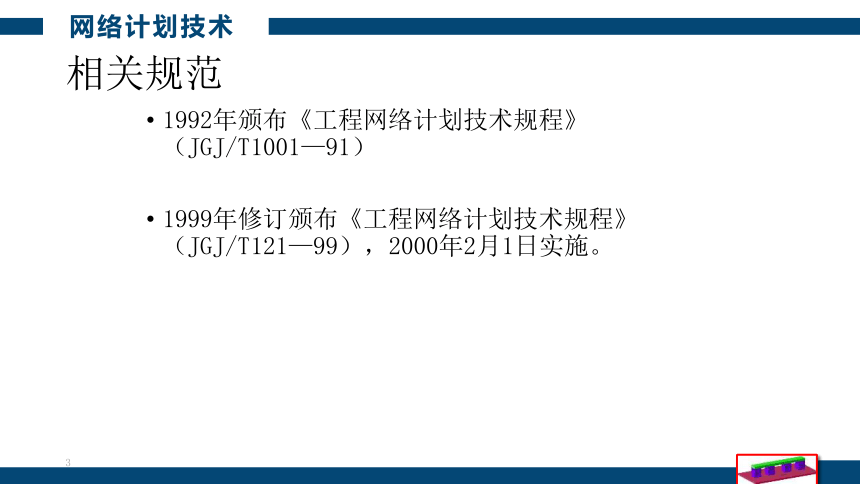

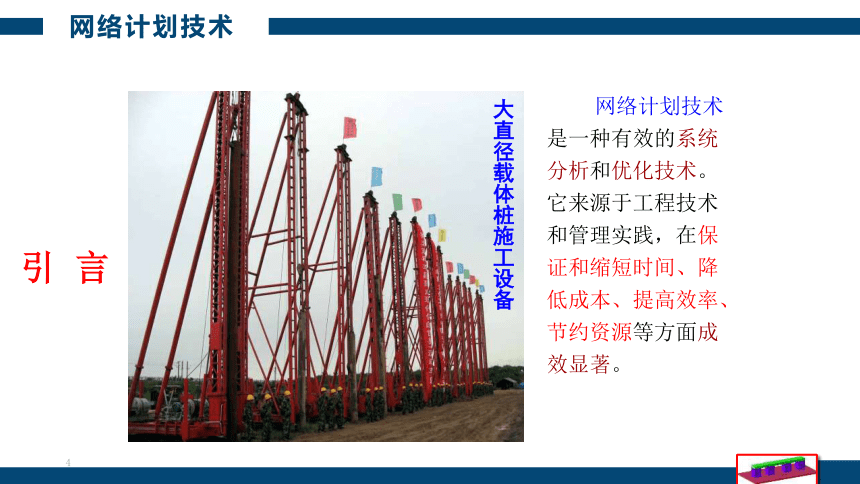

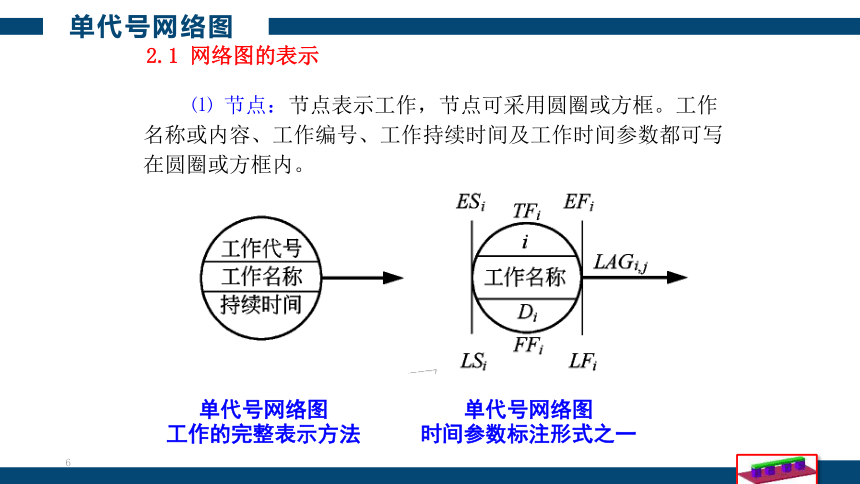

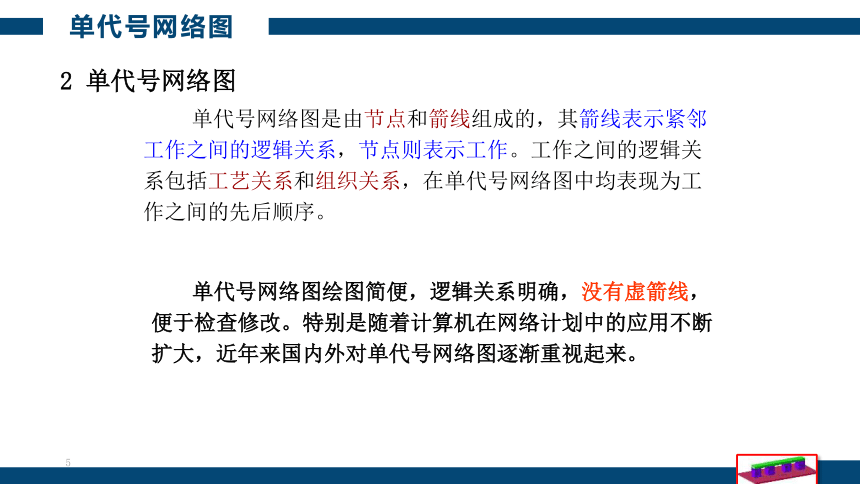

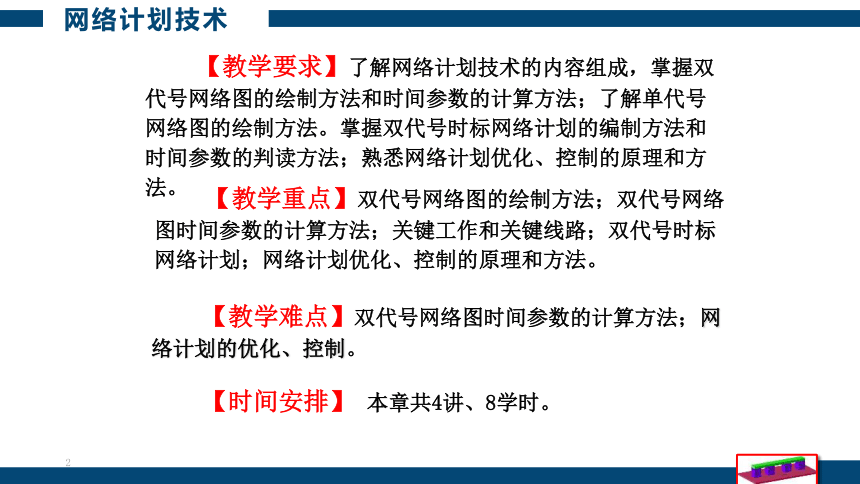

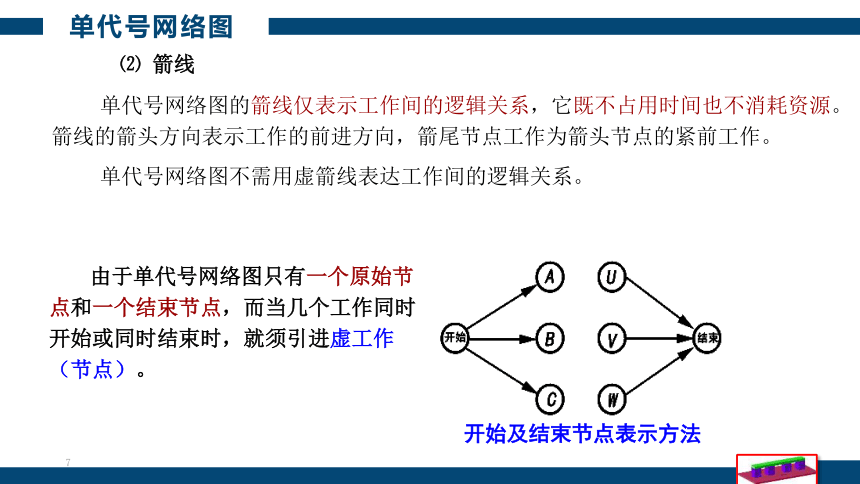

【教学要求】了解网络计划技术的内容组成，掌握双代号网络图的绘制方法和时间参数的计算方法；了解单代号网络图的绘制方法。掌握双代号时标网络计划的编制方法和时间参数的判读方法；熟悉网络计划优化、控制的原理和方法。【教学重点】双代号网络图的绘制方法；双代号网络图时间参数的计算方法；关键工作和关键线路；双代号时标网络计划；网络计划优化、控制的原理和方法。【教学难点】双代号网络图时间参数的计算方法；网络计划的优化、控制。【时间安排】本章共4讲、8学时。网络计划技术相关规范1992年颁布《工程网络计划技术规程》（JGJ/T1001—91）1999年修订颁布《工程网络计划技术规程》（JGJ/T121—99），2000年2月1日实施。网络计划技术引 言网络计划技术是一种有效的系统分析和优化技术。它来源于工程技术和管理实践，在保证和缩短时间、降低成本、提高效率、节约资源等方面成效显著。大直径载体桩施工设备网络计划技术2单代号网络图单代号网络图是由节点和箭线组成的，其箭线表示紧邻工作之间的逻辑关系，节点则表示工作。工作之间的逻辑关系包括工艺关系和组织关系，在单代号网络图中均表现为工作之间的先后顺序。单代号网络图绘图简便，逻辑关系明确，没有虚箭线，便于检查修改。特别是随着计算机在网络计划中的应用不断扩大，近年来国内外对单代号网络图逐渐重视起来。单代号网络图2.1网络图的表示　　　⑴ 节点：节点表示工作，节点可采用圆圈或方框。工作名称或内容、工作编号、工作持续时间及工作时间参数都可写在圆圈或方框内。单代号网络图工作的完整表示方法单代号网络图时间参数标注形式之一单代号网络图⑵箭线单代号网络图的箭线仅表示工作间的逻辑关系，它既不占用时间也不消耗资源。箭线的箭头方向表示工作的前进方向，箭尾节点工作为箭头节点的紧前工作。单代号网络图不需用虚箭线表达工作间的逻辑关系。由于单代号网络图只有一个原始节点和一个结束节点，而当几个工作同时开始或同时结束时，就须引进虚工作（节点）。开始及结束节点表示方法单代号网络图2.2绘图规则⑴单代号网络图中的节点必须编号。编号标注在节点内，其号码可间断，但严禁重复。箭线的箭尾节点编号应小于箭头节点编号。一项工作必须有唯一的一个节点及相应的一个编号。⑵ 用数字代表工作的名称时，宜由小到大按活动先后顺序编号。　　　⑶ 严禁出现循环回路。⑷ 严禁出现双向箭头或无箭头的连线，严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。单代号网络图⑹单代号网络图只应有一个起点节点和一个终点节点；当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点（St）和终点节点（Fin）。⑺ 在同一网络图中，单代号和双代号的画法不能混用。　　　⑸ 箭线不宜交叉。当交叉不可避免时，可采用过桥法和指向法绘制。单代号网络图2.3与双代号网络图的对比工作间逻辑关系网络图表示方法双代号单代号A、B、C三项工作依次进行A、B、C三项工作同时开始X、Y、Z三项工作同时结束单代号网络图工作间逻辑关系网络图表示方法双代号单代号A、B、C三项工作,只有A完成后，B、C才能开始B、C、D三项工作,只有B、C完成后，D才能开始E工作结束后，H工作可以开始；E、F工作均结束后，I工作才能开始单代号网络图工作间逻辑关系网络图表示方法双代号单代号J、K二项工作均完成后，L、M工作才能开始A工作结束后，B、C工作可同时开始；B、C工作均完成后，D才能开始B工作结束后，D工作可以开始；B、C工作均结束后，E工作才能开始单代号网络图工作间逻辑关系网络图表示方法双代号单代号B、C完成后，E才能开始；A、B、C均完成后，D才能开始A、B、C三项工作分为三个施工段，进行搭接流水施工单代号网络图单代号网络图【例题-单代号】某工程分为三个施工段，施工过程及其延续时间为：砌围护墙及隔墙12天，内外抹灰15天，安铝合金门窗9天，喷刷涂料12天。拟组织瓦工、抹灰工、木工和油工四个专业队组进行施工。试绘制单代号网络图。1砌墙142抹灰154门窗137涂料146砌墙349抹灰3511门窗3312涂料343砌墙245抹灰258门窗2310涂料24单代号网络图绘制实例工作工时紧后工作工作工时紧后工作A2BCD1FB3DE2FC2DEF1--------1A22B33C20开始0特殊点在网络图的开始和结束点增加虚拟的开始节点和结束节点单代号网络图1A22B33C20开始04D15E2工作工时紧后工作工作工时紧后工作A2BCD1FB3DE2FC2DEF1--------单代号网络图1A22B33C20开始04D15E2工作工时紧后工作工作工时紧后工作A2BCD1FB3DE2FC2DEF1--------7结束06F1单代号网络图
