(共19张PPT)
任务一 了解图纸的基本信息
子任务五 了解建筑工程图纸的编排顺序

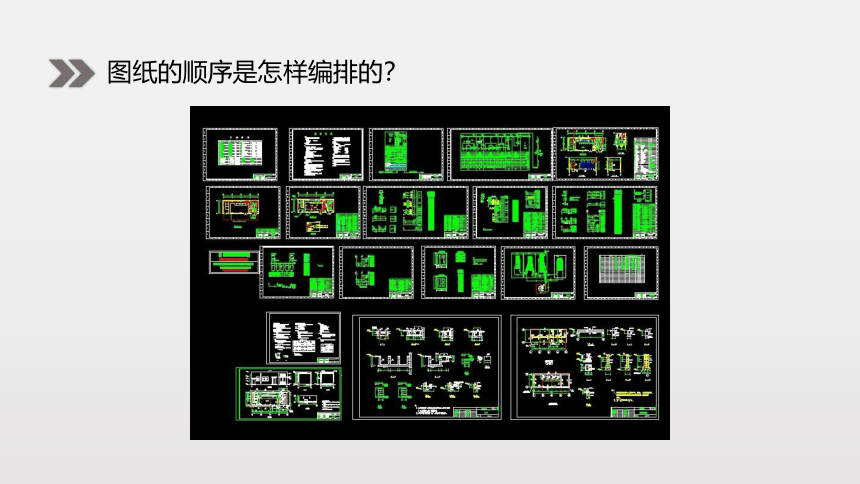

图纸的顺序是怎样编排的?
任务一 了解图纸的基本信息
子任务五 了解建筑图纸编排顺序

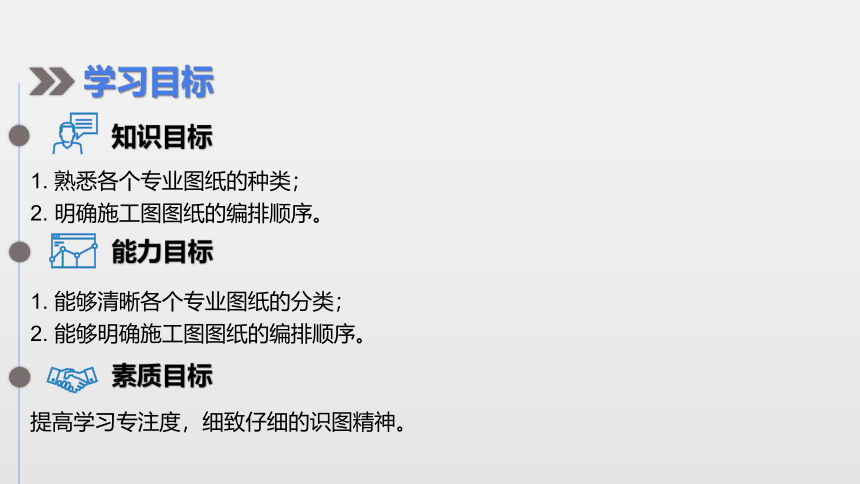

学习目标
能力目标
知识目标
素质目标
1. 熟悉各个专业图纸的种类;
2. 明确施工图图纸的编排顺序。
1. 能够清晰各个专业图纸的分类;
2. 能够明确施工图图纸的编排顺序。
提高学习专注度,细致仔细的识图精神。
第一部分
房屋的组成
了解建筑图纸编排顺序
房屋的组成
房屋的组成

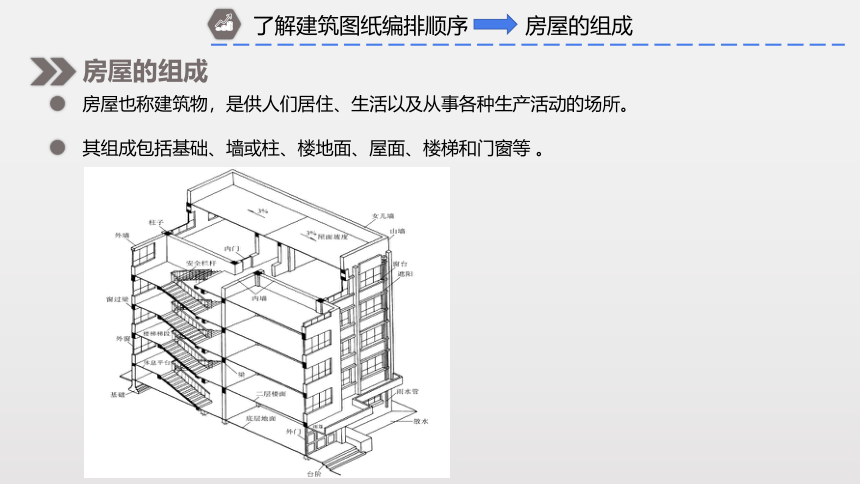

房屋也称建筑物,是供人们居住、生活以及从事各种生产活动的场所。
其组成包括基础、墙或柱、楼地面、屋面、楼梯和门窗等 。
第二部分
施工图纸的作用
施工图的作用
建筑工程施工图纸是用于表示建筑物的内部布置情况,外部形状,以及装修、构造、施工要求等内容的有关图纸。
了解建筑图纸编排顺序
施工图的作用
第三部分
施工图纸的编排顺序
一、施工图的内容
建筑工程图纸按照专业不同分为建筑施工图、结构施工图和设备施工图。
建筑施工图包括首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。 表达建筑的平面形状、内部布置、外部造型、构造做法、装修做法的图样。
建筑施工图
了解建筑图纸编排顺序
施工图纸的编排顺序
了解建筑图纸编排顺序
施工图纸的编排顺序
建筑施工图
一、施工图的内容
结构施工图
结构施工图包括基础平面图,基础剖面图,屋盖结构布置图,楼层结构布置图,柱、梁、板配筋图,楼梯图,结构构件图或表,以及必要的详图。 表达建筑的结构类型、构件布置、大小和详细做法的图样。
了解建筑图纸编排顺序
施工图纸的编排顺序
一、施工图的内容
设备施工图
设备施工图包括采暖施工图、电气施工图、通风施工图和给排水施工图。表达建筑设备安装做法的图样。
了解建筑图纸编排顺序
施工图纸的编排顺序
二、建筑图纸编排的顺序
工程图纸应按专业顺序编排,应为图纸目录、设计说明、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等编排。
阅读施工图纸的顺序实际上就是按照施工图纸的编排顺序从前向后阅。
了解建筑图纸编排顺序
施工图纸的编排顺序
第四部分
阅读施工图纸的注意事项
阅读图纸时的注意事项
掌握正投影原理和熟悉房屋建筑的基本构造。
记住常用的图例符号。
看图时要注意从粗到细,从大到小。
要有联系地、综合地看图。
结合实际看图。
了解建筑图纸编排顺序
阅读图纸时的注意事项
了解建筑图纸编排顺序
知识总结
知识总结
施工图的作用
房屋的组成
阅读施工图纸时的注意事项
施工图纸的编排顺序
