Plane reinforcement identification drawing
模块四 楼板层 4.2现浇钢筋混凝土楼板
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04

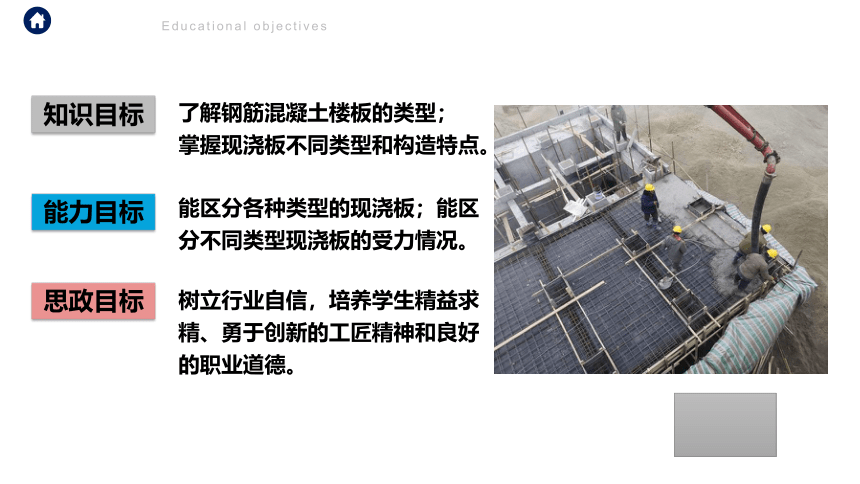

教学目标
Educational objectives
Educational objectives
知识目标
了解钢筋混凝土楼板的类型；
掌握现浇板不同类型和构造特点。
能力目标
能区分各种类型的现浇板；能区分不同类型现浇板的受力情况。
思政目标
树立行业自信，培养学生精益求精、勇于创新的工匠精神和良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO

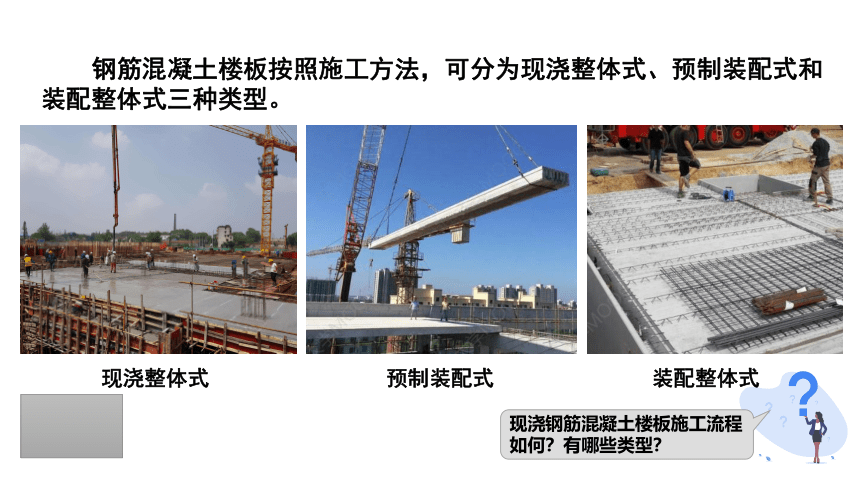

现浇整体式
钢筋混凝土楼板按照施工方法，可分为现浇整体式、预制装配式和
装配整体式三种类型。
预制装配式
装配整体式
现浇钢筋混凝土楼板施工流程如何？有哪些类型？
03
PART THREE
Number three
教学展开
Teaching development
现浇钢筋混凝土楼板构造
现浇钢筋混凝土楼板是经现场支设模板、绑扎钢筋、浇筑并振捣钢筋混凝土、养护等工序制成的楼板。适用于整体性要求较高的建筑、平面形状不规则的房间、较多管道需要穿越楼板的房间、使用中有防水要求的房间。
现浇式钢筋混凝土楼板根据受力和传力情况分为板式、梁板（肋梁）式、无梁式和钢衬板（压型钢板）组合楼板。
1、板式楼板
将楼板现浇成一块平板，四周直接支承在墙上，这种楼板称为板式楼板。板式楼板的底面平整，便于支模施工，但当楼板跨度大时，需增加楼板的厚度，耗费材料较多，所以板式楼板适用于平面尺寸较小的房间，如厨房、卫生间及走廊等。
现浇钢筋混凝土楼板构造
现浇钢筋混凝土楼板构造
楼板受力与传力方式（钢筋布置）：单向、双向。
（1）当长边与短边长度之比大于2.0时，可按沿短边方向受力的单向板计算，沿短边方向布置足够数量的受力筋。（2）当长边与短边长度之比小于或等于2.0时，应按双向板计算，沿双边方向布置足够数量的受力筋。
单向板
双向板
现浇钢筋混凝土楼板构造
（1）单梁式楼板
当房间有一个方向的平面尺寸相对较小时，可只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。单梁式楼板荷载的传递途径为：板一梁一墙，适用于教学楼、办公楼等建筑。
单梁式楼板
2、梁板（肋梁）式楼板
当房间平面尺寸较大时，为了避免楼板的跨度过大，可在楼板下设梁来减小板的跨度，这种由梁、板组成的楼板称为梁板式楼板。根据梁的布置情况，梁板式楼板分为单梁式楼板、双梁式楼板和井式楼板 。
现浇钢筋混凝土楼板构造
当房间两个方向的平面尺寸都较大时，均大于6M，则应在板下沿两个方向设梁，一般沿房间的短向设置主梁，沿长向设置次梁，这种由板和主、次梁组成的梁板式楼板属于双梁式楼板。
复梁式楼板荷载的传递途径为：板一次梁一主梁一柱，适用于平面尺寸较大的建筑，如教学楼、办公楼、小型商店、多层工业建筑等。
（2）复梁式楼板（现浇肋梁楼板）——由主梁、次梁、板组成。
现浇钢筋混凝土楼板构造
房屋平面为方形或接近方形，两个方向上的梁正放正交或斜放正交。梁的截面尺寸相同等距离布置成方格，上置楼板。井格外露，房间不设柱，产生自然美感。适用于门厅、大厅、会议室、小型礼堂等。
（3）现浇井式楼板
正井式
斜井式
结构布置方式有：
正交正放——建筑平面最好采用正方形，若采用矩形平面，则长短边之比宜小于等于1.5。板的跨度一般为3.0m左右。
正交斜放——交角一般为45°，适用于较为窄长的建筑平面。
现浇钢筋混凝土楼板构造
3、现浇无梁楼板
将板直接支承载柱和墙上而不设梁的楼板。通常加柱帽。
柱网布置：正方形或接近正方形，尺寸不大于6m×6m左右。顶棚平整，楼层净空大、采光、通风好，多用于楼板上活荷载较大的商店、仓库、展览馆等建筑。
现浇钢筋混凝土楼板构造
以压形钢板为衬板，单层或双层支撑在钢梁上，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板称为压形钢板混凝土组合板。
这种楼板主要由楼面层、组合板（包括现浇混凝土与钢衬板）及钢梁等几部分组成。
钢衬板组合板
4、压形钢板组合楼板
现浇钢筋混凝土楼板构造
特点是压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用，简化了施工程序，加快了施工进度。主要用于大空间的高层民用建筑或大跨度的工业建筑。
04
PART FOUR
教学总结
Teaching summary
Number four
本节课主要介绍了四种不同类型的现浇钢筋混凝土楼板以及各自的构造特点、适用情况。重点是掌握每一种现浇板的构造特点和适用情况，难点是区分不同类型现浇板的受力情况。
