(共12张PPT)
1.2.5 异节奏流水施工
项目一 流水施工技术
流水施工技术
1 流水施工的概念
2 流水施工组织
项目一流水施工技术
项目一流水施工技术

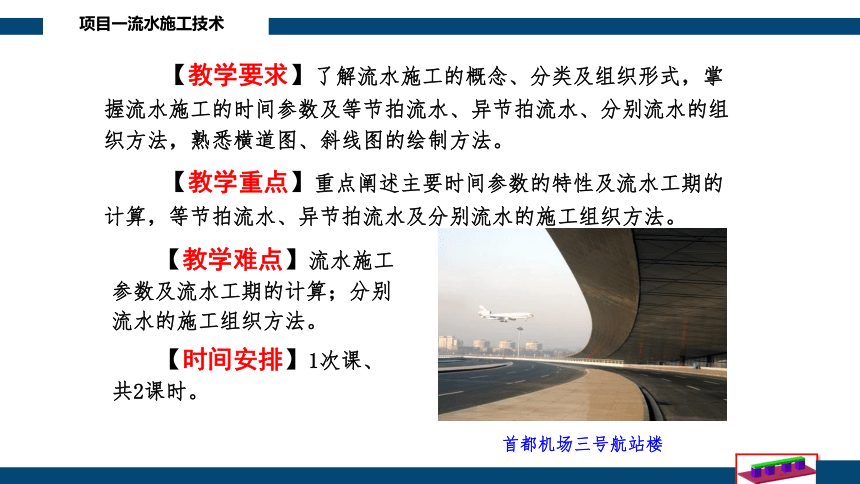

【教学要求】了解流水施工的概念、分类及组织形式，掌握流水施工的时间参数及等节拍流水、异节拍流水、分别流水的组织方法，熟悉横道图、斜线图的绘制方法。
【教学重点】重点阐述主要时间参数的特性及流水工期的计算，等节拍流水、异节拍流水及分别流水的施工组织方法。
【教学难点】流水施工参数及流水工期的计算；分别流水的施工组织方法。
【时间安排】1次课、共2课时。
首都机场三号航站楼
项目一流水施工技术
1.2.5 异节奏流水施工

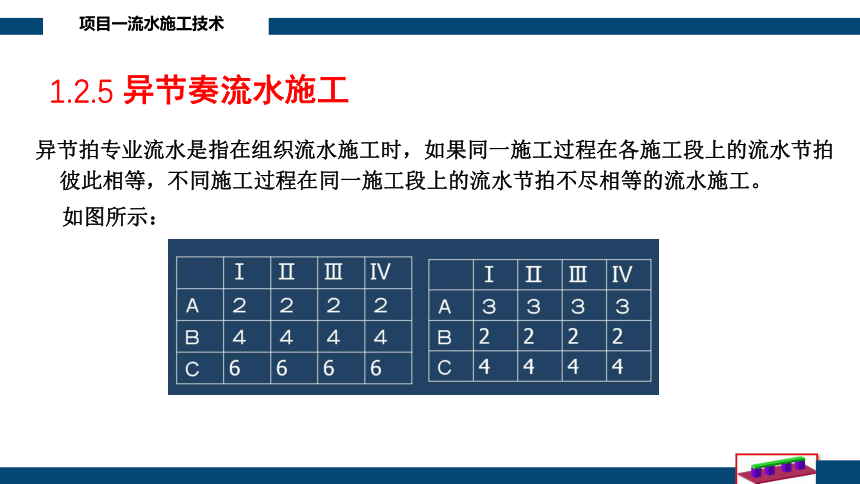

异节拍专业流水是指在组织流水施工时，如果同一施工过程在各施工段上的流水节拍彼此相等，不同施工过程在同一施工段上的流水节拍不尽相等的流水施工。
如图所示：
项目一流水施工技术
异步距异节拍专业流水是指在组织流水施工时，如果同一施工过程在各施工段上的流水节拍彼此相等，不同施工过程在同一施工段上的流水节拍不完全相等的流水施工。
1.2.5 异节奏流水施工
项目一流水施工技术

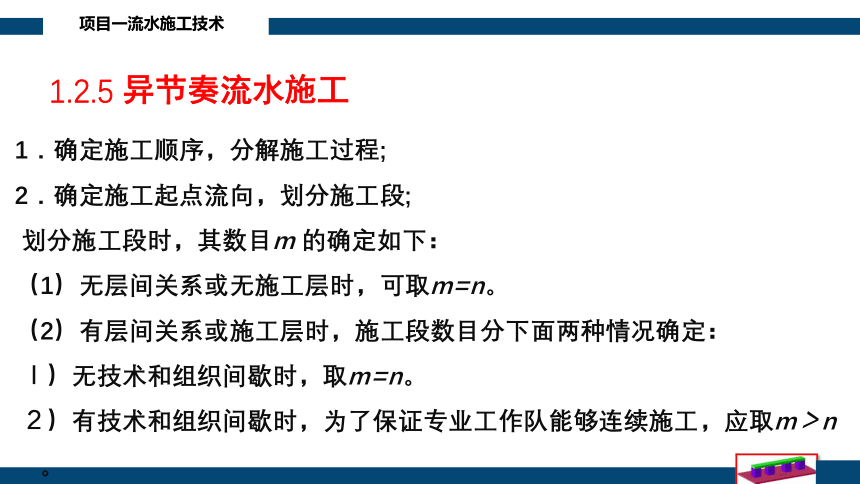

1．确定施工顺序，分解施工过程;
2．确定施工起点流向，划分施工段;
划分施工段时，其数目m 的确定如下：
（1）无层间关系或无施工层时，可取m=n。
（2）有层间关系或施工层时，施工段数目分下面两种情况确定：
ｌ）无技术和组织间歇时，取m=n。
２）有技术和组织间歇时，为了保证专业工作队能够连续施工，应取m＞n。
1.2.5 异节奏流水施工
项目一流水施工技术
3．根据等节拍专业流水要求，确定流水节拍ｔ的数值。
4．确定流水步距。
Ki,i+1=ti+tj+tz-td (当ti≤ti+1）
Ki,i+1=mti-(m-1)ti+1+tj+tz-td (当ti＞ti+1）
1.2.5 异节奏流水施工
项目一流水施工技术
5．计算流水施工的工期。
（1）不分施工层时，工期计算公式为
T= ∑ki,i+1+Tn
（2）分施工层时，工期的计算公式为
T= ∑ki,i+1+r.Tn
6.绘制流水施工进度图表
1.2.5 异节奏流水施工
项目一流水施工技术
某分部工程分为四个施工过程，分四个施工段组织流水施工，各施工过程的流水节拍分别为：tA=3d,tB=4d,tC=5d,tD=3d,施工过程B完成后需养护２d技术间歇时间,试求各施工过程之间的流水步距及该分部工程工期，并绘制流水施工进度表。
1.2.5 异节奏流水施工
项目一流水施工技术
解：(1)计算流水步距
　∵tA＜tB　　∴kA, B= 3(d） 　　　　
∵tB ＜ tC ∴ kB, C =tB+tj+tz-td=4+2=6 (d）
∵tC > tD
∴ kC, D=mtC -(m-1)tD+tj+tz-td=4×5-(4-1)×3=11 (d）
　
(2)计算流水施工的工期
　　T =∑ki,i+1+Tn ＝（3＋6+1１）＋4×3＝32 (d）
　
（3）绘制流水施工进度图表
项目一流水施工技术
绘制流水施工进度图表
项目一流水施工技术
基本特点：
1.同一施工过程在各施工段上的流水节拍不完全相等。
2.流水步距不完全相等。
