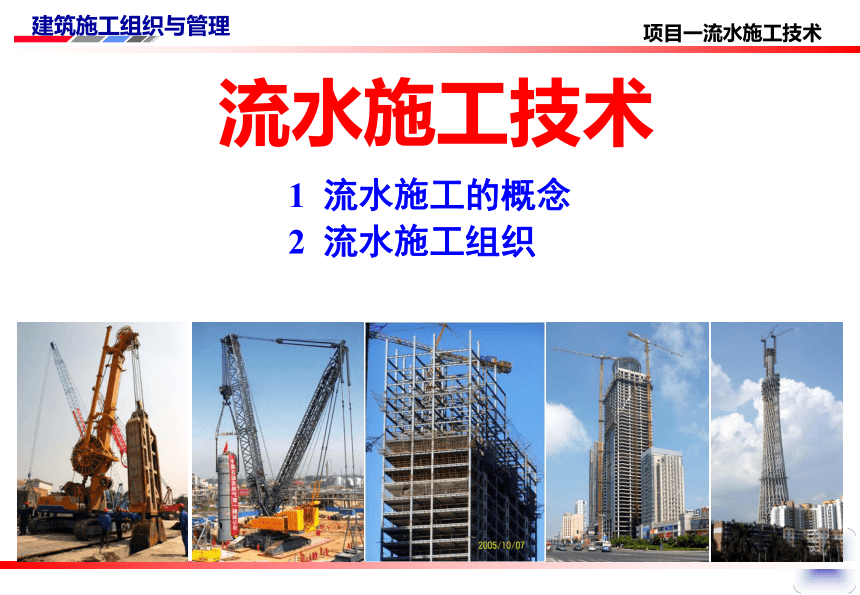

流水施工技术
1 流水施工的概念
2 流水施工组织
项目一流水施工技术

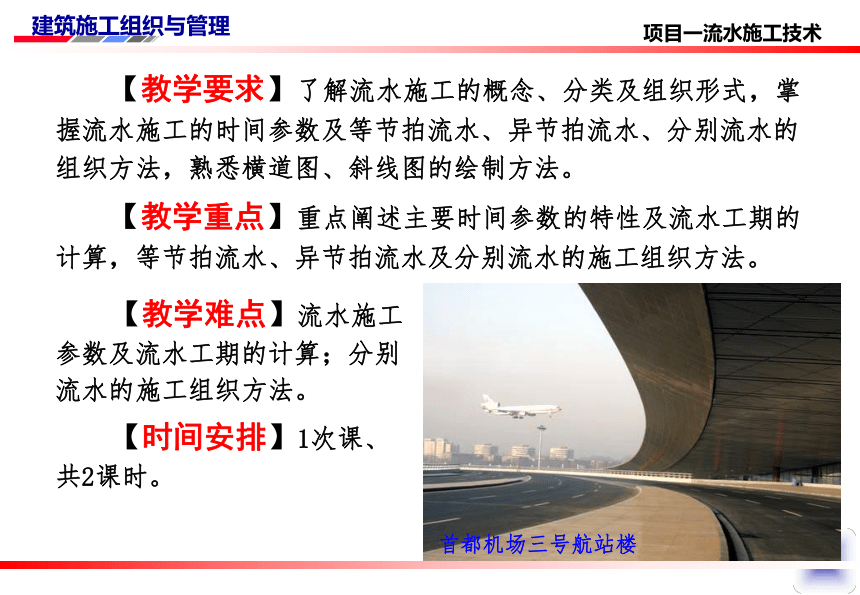

【教学要求】了解流水施工的概念、分类及组织形式，掌握流水施工的时间参数及等节拍流水、异节拍流水、分别流水的组织方法，熟悉横道图、斜线图的绘制方法。
【教学重点】重点阐述主要时间参数的特性及流水工期的计算，等节拍流水、异节拍流水及分别流水的施工组织方法。
项目一流水施工技术
【教学难点】流水施工参数及流水工期的计算；分别流水的施工组织方法。
【时间安排】1次课、共2课时。
首都机场三号航站楼
2 流水施工组织
俗称“等节拍流水”，是一种有规律的施工组织形式，所有施工过程在各施工段的流水节拍相等，且流水节拍 ti 等于流水步距 K。即：
ti = K = 常数
2.1 固定节拍（等节拍）流水
为缩短工期，前后两个相邻的施工过程应在施工开始时间上做到最大搭接，这种搭接常会受到必要的时间间隙的的限制。
砼独立柱基及地梁的流水施工
项目一流水施工技术

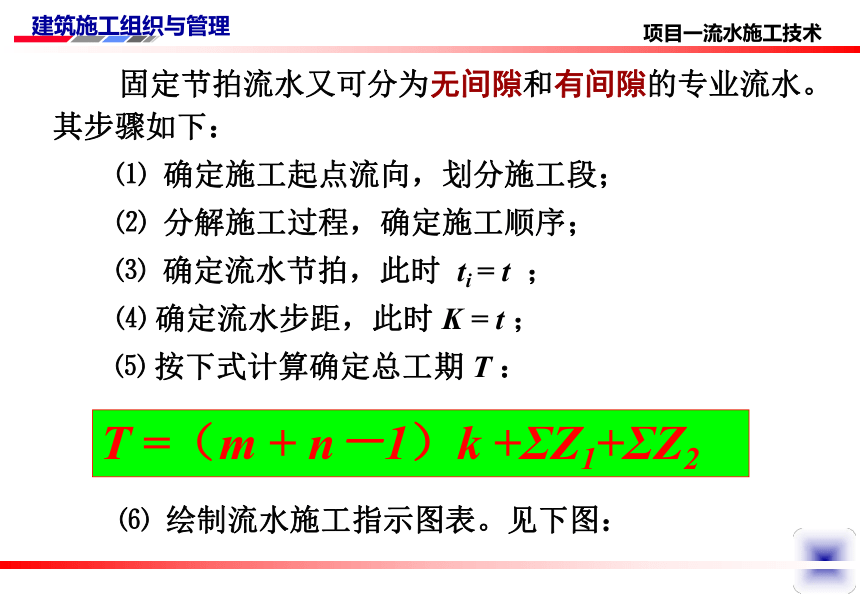

固定节拍流水又可分为无间隙和有间隙的专业流水。其步骤如下：
⑴ 确定施工起点流向，划分施工段；
⑵ 分解施工过程，确定施工顺序；
　　　⑶ 确定流水节拍，此时 ti = t ；
⑷ 确定流水步距，此时 K = t ；
⑸ 按下式计算确定总工期 T ：
T =（m + n－1）k +ΣZ1+ΣZ2
⑹ 绘制流水施工指示图表。见下图：
项目一流水施工技术

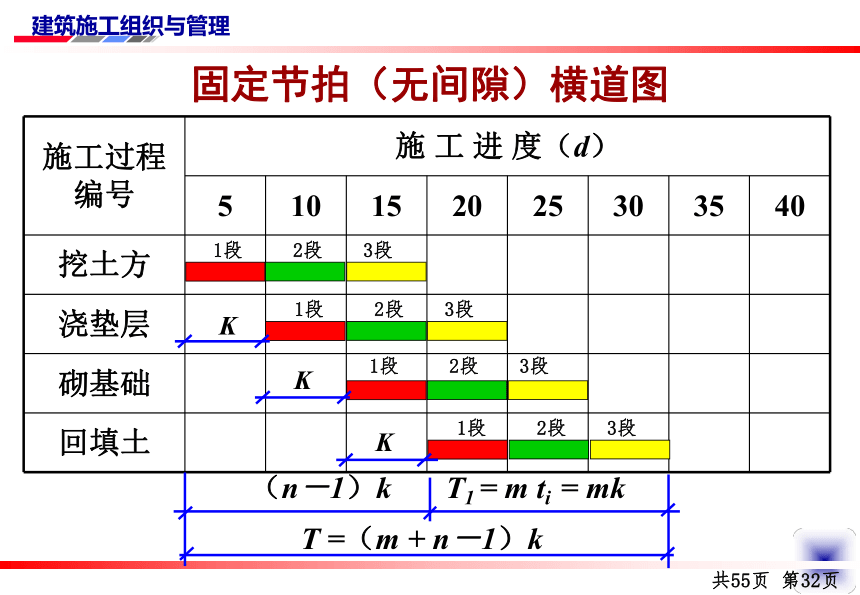

固定节拍（无间隙）横道图
施工过程编号 施 工 进 度（d） 5 10 15 20 25 30 35 40
挖土方
浇垫层
砌基础
回填土
1段 2段 3段
K
K
K
（n－1）k T1 = m ti = mk
T =（m + n－1）k
1段 2段 3段
1段 2段 3段
1段 2段 3段
共55页 第32页

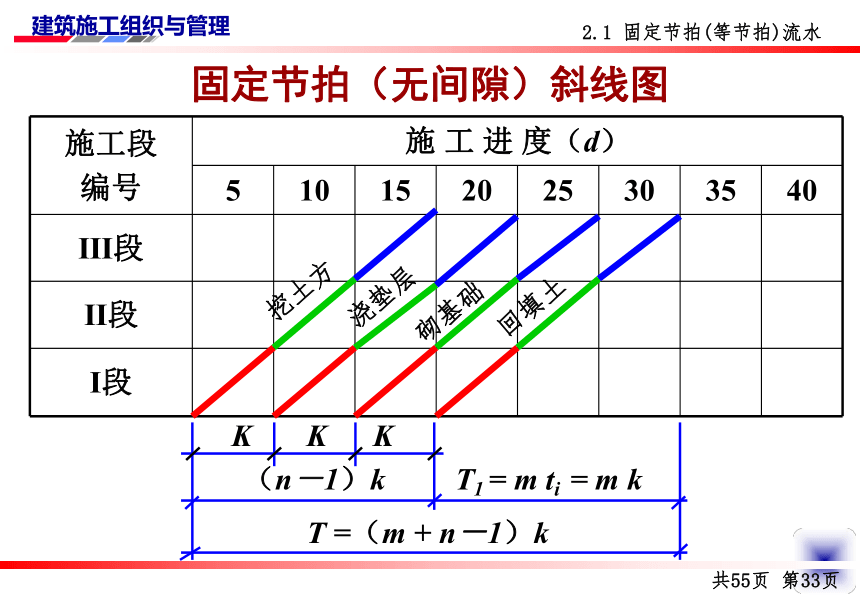

固定节拍（无间隙）斜线图
施工段 编号 施 工 进 度（d） 5 10 15 20 25 30 35 40
Ⅲ段
Ⅱ段
Ⅰ段
挖土方
浇垫层
砌基础
回填土
（n－1）k T1 = m ti = m k
T =（m + n－1）k
K K K
2.1 固定节拍(等节拍)流水
共55页 第33页
固定节拍（有间隙）横道图
施工段 编号 施 工 进 度（d） 5 10 15 20 25 30 35 40
Ⅰ段
Ⅱ段
Ⅲ段
挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土
验槽 验收
K Z1 K K Z2
T =（m + n－1）k +ΣZ1+ΣZ2
挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土
验槽 验收
挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土
验槽 验收
2.1 固定节拍(等节拍)流水
共55页 第34页
固定节拍（有间隙）斜线图
施工段 编号 施 工 进 度 （d） 5 10 15 20 25 30 35 40
Ⅲ段
Ⅱ段
Ⅰ段
K Z1 K K Z2 mK
T =（m + n－1）k +ΣZ1+ΣZ2
挖土方
浇垫层
砌基础
回填土
项目一流水施工技术
2.2 成倍节拍（异节拍）流水
在实际施工组织中，由于工作面的不同或劳动力数量的不等,各施工过程的流水节拍（持续时间）完全相等是少见的。这时应使同一施工过程的流水节拍相等，不同施工过程的流水节拍互成倍数，称为“成倍节拍流水”或“异节拍流水”。
例：某建筑群为4栋相同的住宅，主要施工过程的流水节拍（持续时间）为：基础1个月、主体3个月、内外装修2个月，室外工程及收尾2个月。
主体工程的流水节拍是基础的3倍，装修及室外工程分别是基础的2倍。
绘制出成倍节拍流水图如下：
项目一流水施工技术
成倍节拍横道图
施工段编号 施工进度（月） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
1栋
2栋
3栋
4栋
基础 主体 装修 室外
K1 K2 K3 K4
基础 主体 装修 室外
基础 主体 装修 室外
基础 主体 装修 室外
项目一流水施工技术
成倍节拍斜线图
施工段编号 施工进度（月） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
4栋
3栋
2栋
1栋
K1 K2 K3 K4
基础
主体
装修
室外
项目一流水施工技术
上图即是一般成倍节拍流水，在实际施工中按此方法组织流水施工显然不尽合理。基础工程在第2至第4栋完成后，主体结构未能及时插上，出现大面积的工作面空闲。这样的安排使工期大大延长。
实际上第2栋的主体结构可在第3个月就插入施工。
如果将主体的1个专业队增加为3个专业队，装修及室外专业队增加为2个专业队，我们就可将流水节拍分别为1、2、3个月，专业队为四个的成倍节拍流水，改变为流水节拍均为1个月、专业队为八个的固定节拍流水。
见下图：
项目一流水施工技术
加快成倍节拍横道图
施工段编号 施工进度（月） 1 2 3 4 5 6 7 8 9 10 11 12 13 14
1栋
2栋
3栋
4栋
基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2
从横道图可看出：流水节拍和流水步距均为1个月，没有空闲工作面，总工期缩短了3个月。
基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2
基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2
基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2
项目一流水施工技术
加快成倍节拍斜线图
施工段编号 施工进度（月） 1 2 3 4 5 6 7 8 9 10 11 12 13 14
4栋
3栋
2栋
1栋
装修2队
室外1 队
主体2队
基础
主体1 队
主体3队
主体1 队
装修1队
装修1队
装修2队
室外2队
室外2队
室外1 队
从斜线图可看出：应将专业队分期投入到不同栋建筑施工中，以避免窝工或工作面不足。
项目一流水施工技术
成倍节拍流水方案的建立步骤如下：
⑴ 确定施工起点流向，划分施工段；
⑵ 分解施工过程，确定施工顺序；
　　 ⑶ 按最大公约数确定每个施工过程的流水节拍 ti ；
⑷ 确定流水步距K，即各施工过程流水节拍ti 的最大公约数 K;
⑸ 按下式确定专业队数目：
某施工过程的专业队数 b = ti / K ；
专业流水的专业队数总和 n =Σb 。
⑹ 按下式计算确定总工期 T：
T =（m + n－1）k +ΣZ1+ΣZ2
⑺ 绘制流水施工指示图表。
项目一流水施工技术
