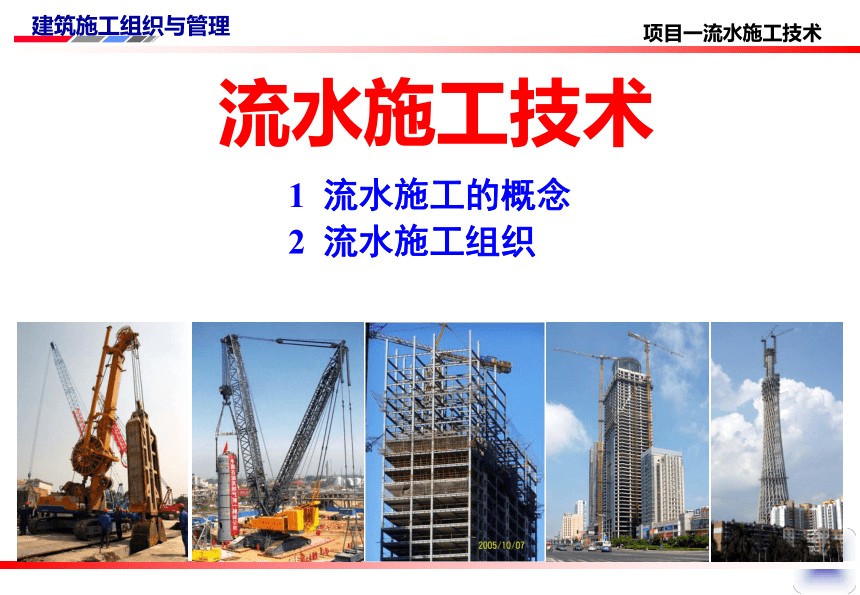

流水施工技术
1 流水施工的概念
2 流水施工组织
项目一流水施工技术

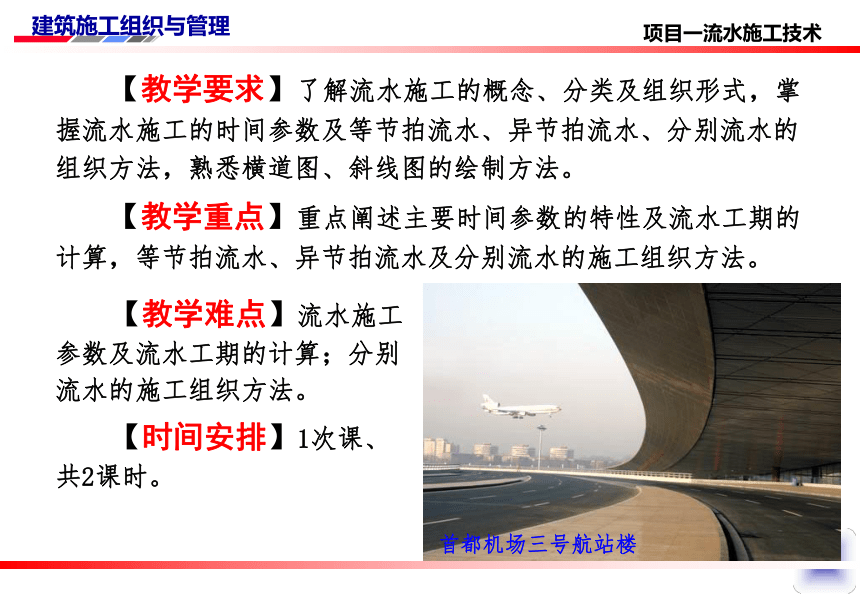

【教学要求】了解流水施工的概念、分类及组织形式，掌握流水施工的时间参数及等节拍流水、异节拍流水、分别流水的组织方法，熟悉横道图、斜线图的绘制方法。
【教学重点】重点阐述主要时间参数的特性及流水工期的计算，等节拍流水、异节拍流水及分别流水的施工组织方法。
项目一流水施工技术
【教学难点】流水施工参数及流水工期的计算；分别流水的施工组织方法。
【时间安排】1次课、共2课时。
首都机场三号航站楼

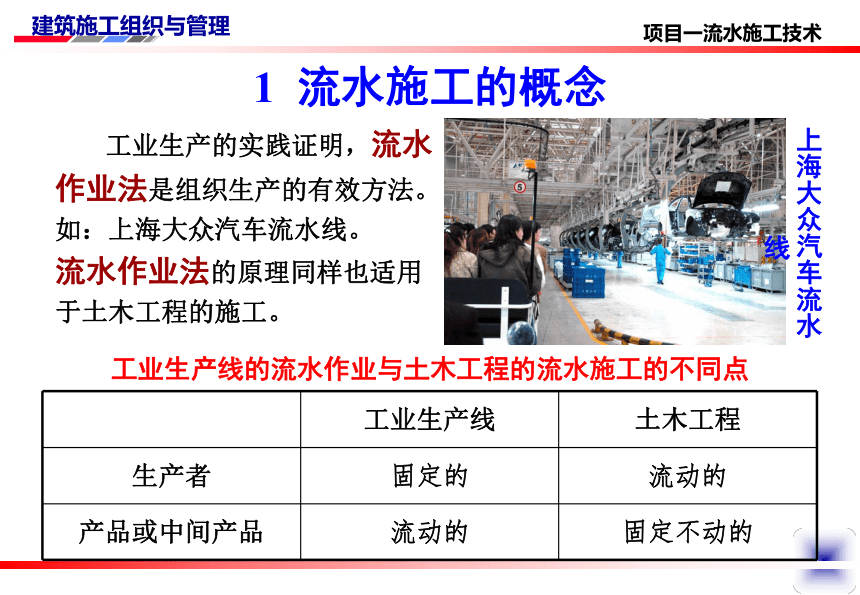

1 流水施工的概念
工业生产的实践证明，流水作业法是组织生产的有效方法。如：上海大众汽车流水线。 流水作业法的原理同样也适用于土木工程的施工。
工业生产线的流水作业与土木工程的流水施工的不同点
工业生产线 土木工程
生产者 固定的 流动的
产品或中间产品 流动的 固定不动的
上海大众汽车流水线
项目一流水施工技术
1.1.1 依次施工
将整个拟建工程分解成若干施工过程，按照施工顺序,前一个施工过程完成后,后一个施工过程才开始施工。这是一种最基本、最原始的施工组织方式。如图所示

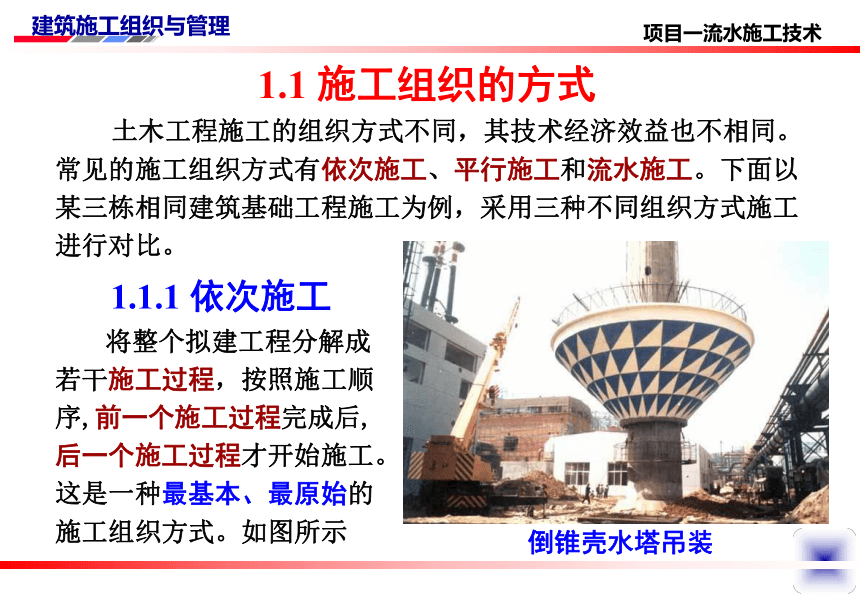

1.1 施工组织的方式
　　　 土木工程施工的组织方式不同，其技术经济效益也不相同。常见的施工组织方式有依次施工、平行施工和流水施工。下面以某三栋相同建筑基础工程施工为例，采用三种不同组织方式施工进行对比。
倒锥壳水塔吊装
项目一流水施工技术

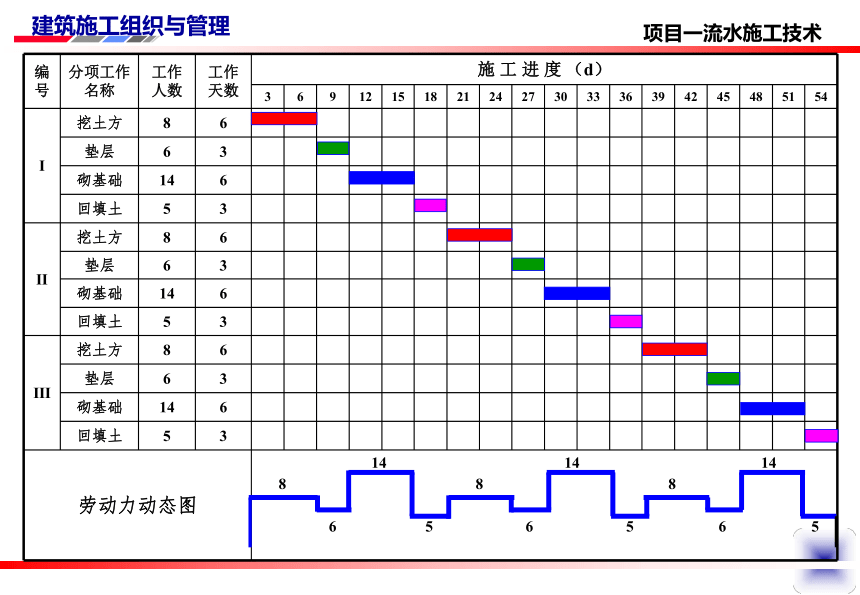

编号 分项工作名称 工作人数 工作天数 施 工 进 度 （d） 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54
Ⅰ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅱ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅲ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
劳动力动态图 14 14 14 8 8 8 6 5 6 5 6 5
项目一流水施工技术
依次施工的特点是：
⑴ 不能充分利用工作面，工期长；
⑵ 不适合专业化施工，不利于改进施工工艺、提高工程质量、提高工人操作技术水平和劳动生产率；
⑶ 如采用专业施工队则不能连续施工，窝工严重或调动频繁；
⑷ 单位时间内投入的资源较少；
⑸ 施工现场组织、管理简单。
1.1.2 平行施工
是将几个相同的施工过程，分别组织几个相同的工作队，在同一时间、不同的空间上平行进行施工。
项目一流水施工技术
编号 分项工作名称 工作人数 工作天数 施 工 进 度 （d） 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54
Ⅰ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅱ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅲ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
劳动力动态图 42 24 18
15
项目一流水施工技术
平行施工的特点是：
⑴ 充分利用了工作面，缩短了工期；
⑵ 适用于综合施工队施工，不利于提高工程质量和劳动生产率；
⑶ 如采用专业施工队则不能连续施工；
⑷ 单位时间内投入的资源成倍增加，现场临时设施也相应增加；
⑸ 现场施工组织、管理、协调、调度复杂。
1.1.3 流水施工
流水施工是将拟建工程在竖直方向上划分施工层，在平面上划分施工段，然后按施工工艺的分解组建相应的专业施工队，按施工顺序的先后进行各施工层、施工段的施工。
项目一流水施工技术
编号 分项工作名称 工作人数 工作天数 施 工 进 度 （d） 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54
Ⅰ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅱ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
Ⅲ 挖土方 8 6
垫层 6 3
砌基础 14 6
回填土 5 3
劳动力动态图
22
27
20
19
14
5
14
8
28
项目一流水施工技术
流水施工的特点是：
⑴ 既充分利用工作面，又缩短工期；
⑵ 各专业施工队能连续作业，不产生窝工；
⑶ 实现专业化生产，有利于提高操作技术、工程质量和劳动效率；
⑷ 资源使用均衡，有利于资源供应的组织和管理；
⑸ 有利于现场文明施工和科学管理。
筒库群底板钢筋工程的流水施工
钢筋定位
放线
底层钢筋绑扎
面层钢筋绑扎
项目一流水施工技术
