教学目标
Educational objectives
Educational objectives

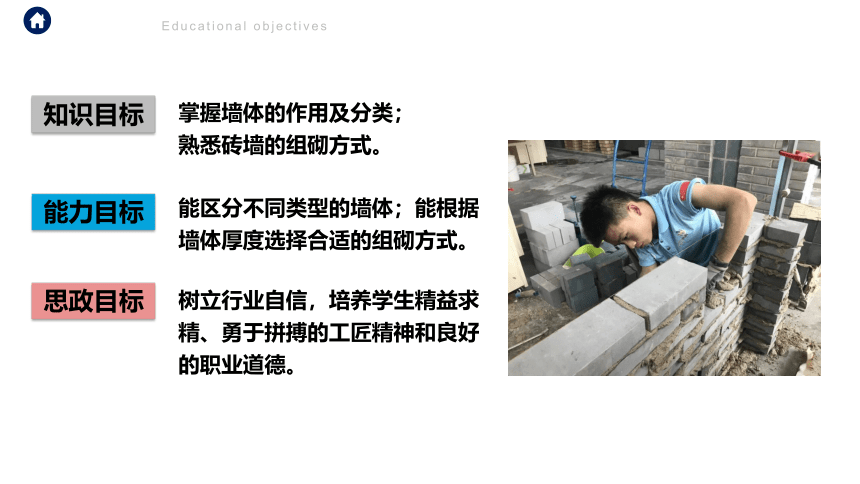

知识目标
掌握墙体的作用及分类；
熟悉砖墙的组砌方式。
能力目标
能区分不同类型的墙体；能根据墙体厚度选择合适的组砌方式。
思政目标
树立行业自信，培养学生精益求精、勇于拼搏的工匠精神和良好的职业道德。
教学引入
Teaching introduction
02
Number two
PART TWO
曾就读广州市建筑工程职业学校。他吃苦耐劳，参加各项砌筑项目比赛，频频获奖。2017年10月，19岁的他代表国家参加第44届世界技能大赛，获得砌筑项目金牌，这是中国在这个项目上的首枚金牌。次年，他指导的学生在第45届世界技能大赛中蝉联金牌。2020年11月24日，才22岁的他被授予“全国先进工作者”的荣誉称号。成名后，他谢绝百万年薪，留校任教。
靠搬砖砌墙成为世界冠军
青年工匠梁智滨
勤奋
专注
耐心
拼搏
成就了大国工匠
03
PART THREE
Number three
教学展开
Teaching development

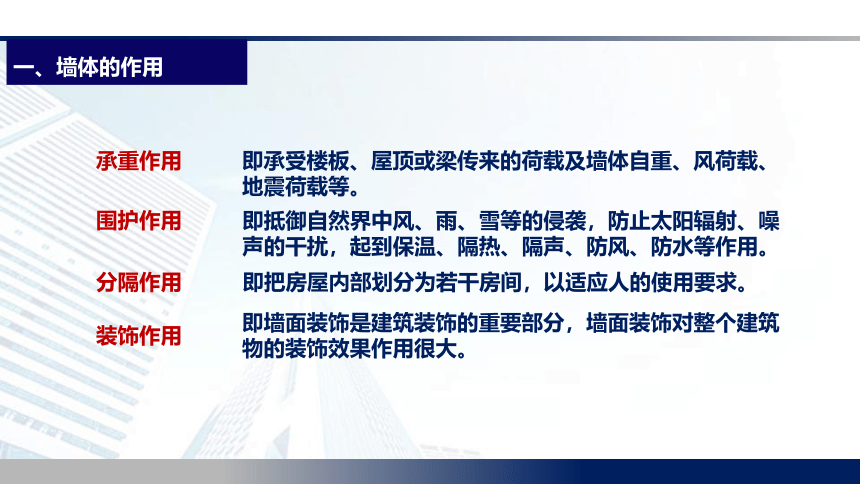

一、墙体的作用
即承受楼板、屋顶或梁传来的荷载及墙体自重、风荷载、地震荷载等。
承重作用
围护作用
即抵御自然界中风、雨、雪等的侵袭，防止太阳辐射、噪声的干扰，起到保温、隔热、隔声、防风、防水等作用。
分隔作用
即把房屋内部划分为若干房间，以适应人的使用要求。
装饰作用
即墙面装饰是建筑装饰的重要部分，墙面装饰对整个建筑物的装饰效果作用很大。
二、墙体的分类

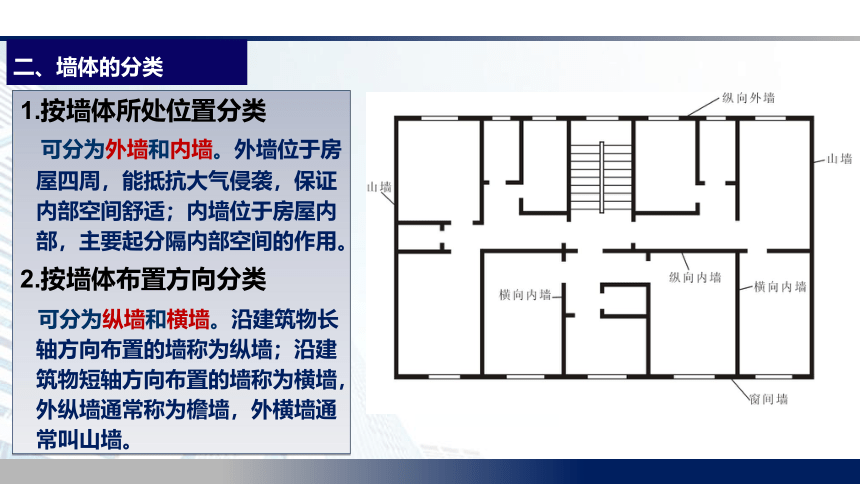

1.按墙体所处位置分类
可分为外墙和内墙。外墙位于房屋四周，能抵抗大气侵袭，保证内部空间舒适；内墙位于房屋内部，主要起分隔内部空间的作用。
2.按墙体布置方向分类
可分为纵墙和横墙。沿建筑物长轴方向布置的墙称为纵墙；沿建筑物短轴方向布置的墙称为横墙，外纵墙通常称为檐墙，外横墙通常叫山墙。
二、墙体的分类
3.按受力情况分类
可分为承重墙和非承重墙两种。承重墙直接承受楼板、屋顶传下来的荷载及水平风荷载及地震作用。
非承重墙不承受外来荷载，它可以分为自承重墙、隔墙、幕墙等。自承重墙仅承受本身重力，并把自重传给基础；隔墙则把自重传给楼板层。幕墙是指悬挂在骨架外部的轻质墙。
二、墙体的分类
4.按墙体的构成材料分类
墙体可分为实体墙、空体墙和组合墙等。实体墙是由单一材料组砌而成的无空腔的墙体；空体墙指内部有空腔的墙体，如空心砌块；组合墙指由两种或两种以上的材料组合而成的墙体。
实体墙
空体墙
组合墙
二、墙体的分类
5.按施工方法分类
按施工方法可分为块材墙、板筑墙及板材墙三种。块材墙是用砂浆等胶结材料将砖石块材等组砌而成；板筑墙是在现场立模板，现浇而成的墙体，例如现浇混凝土墙等；板材墙是预制完成的墙搬到施工现场拼装而成的墙体，例如预制混凝土大板墙等。
块材墙
板筑墙
板材墙
三、砖墙的构造
1. 砖墙的材料
1）砖分为普通砖、多孔砖和空心砖三大类。
普通实心砖是指没有孔洞或孔洞率小于15%的砖墙，可用于承重、非承重部位。
普通实心砖的规格为240×115×53mm。
实心砖
三、砖墙的构造
多孔砖是指孔洞率大于等于15%，孔的直径小、数量多的砖，可用于承重、非承重部位。（常用砌筑6层以下的承重墙）
空心砖是指孔洞率大于等于35%，孔的尺寸大、数量少的砖，常用于非承重部位。
多孔砖
空心砌块
砖的强度由其抗压及抗折等因素确定，其分为MU30、MU25、MU20、MU15、
MU10、MU7.5共六个等级。
2）砂浆
砂浆是砌筑砖墙的胶结材料，由水泥、砂、石灰和水按一定的比配混合而成。
砂浆的强度等级是由它的抗压强度确定的，其分为M15、M10、M7.5、M5.0、
M2.5共5个等级。
砌墙用砂浆常用水泥砂浆、水泥石灰砂浆(混合砂浆)、石灰砂浆、粘土砂浆。水
泥砂浆主要用于砌筑基础。砌墙一般用混合砂浆。石灰砂浆和粘土砂浆因强度低，
多用于砌筑非承重墙或荷载不大的承重墙。
三、砖墙的构造
组砌是指砌块在砌体中的排列，组砌的关键是错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的整体性。
砖墙组砌名称及错缝
在砖墙的组砌中，把砖的长方向垂直于墙面砌筑的砖叫丁砖，把砖长方向平行于墙面砌筑的砖叫顺砖。上下皮之间的水平灰缝称横缝，左右两块砖之间的垂直缝称竖缝。要求丁砖和顺砖交替砌筑，灰浆饱满，横平竖直。错缝距离不小于60mm。
2. 砖墙的组砌
三、砖墙的构造
砖墙组砌方式
砖墙的组砌方法主要有：(a)一砖墙一顺一丁砌法，(b)一砖墙三顺一丁砌法，(c)一砖墙梅花丁砌法，(d)一砖半墙砌法，(e)半砖墙全顺不丁砌法，(f)3/4砖墙砌法。
三、砖墙的构造
标准砖的规格为240×115×53mm，用砖块的长、宽、高作为砖墙厚度的基数，在错缝或墙厚超过砖块尺寸时，均按灰缝l0mm进行组砌。从尺寸上不难看出，它以砖厚加灰缝、砖宽加灰缝后与砖长形成l：2：4的比例为其基本特征，组砌灵活。
墙厚与砖规格的关系
砖墙尺寸
三、砖墙的构造
04
PART FOUR
教学总结
Teaching summary
Number four
本节课主要介绍墙体的作用及分类、墙体的砌筑材料和组砌方式，重点是掌握墙体的五种分类方法，难点是理解砖墙的组砌方式，各组课后认真琢磨并加强实践操作。
