模块二
正投影的基本知识
任务一
了解投影的基本知识
任务二
学习三面正投影图
模块二
正投影的基本知识
ZHENGTOUYING DEJIBEN ZHISHI
学习三面正投影图
XUEXI SANMIANZHENGTOUYINGTU
任务二
一、投影法及其分类
二、正投影的概念和特性
三、三面投影的形成及其规律
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念和特性
（二）三面投影图的展开和规律
（三）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
（一）三面投影的概念
三个互相垂直的投影面所组成的投影面体系,称为三面投影体系。
正立面（或称 V 面）
水平面（或称 H 面）
侧立面（或称 W 面）
● 物体在三个投影面上的投影：
正面投影
水平投影
侧面投影
V
H
w
返回
上页
主页
下页
● 物体在三面投影体系中的投影面：
任务二
学习三面正投影图
模块二
正投影的基本知识

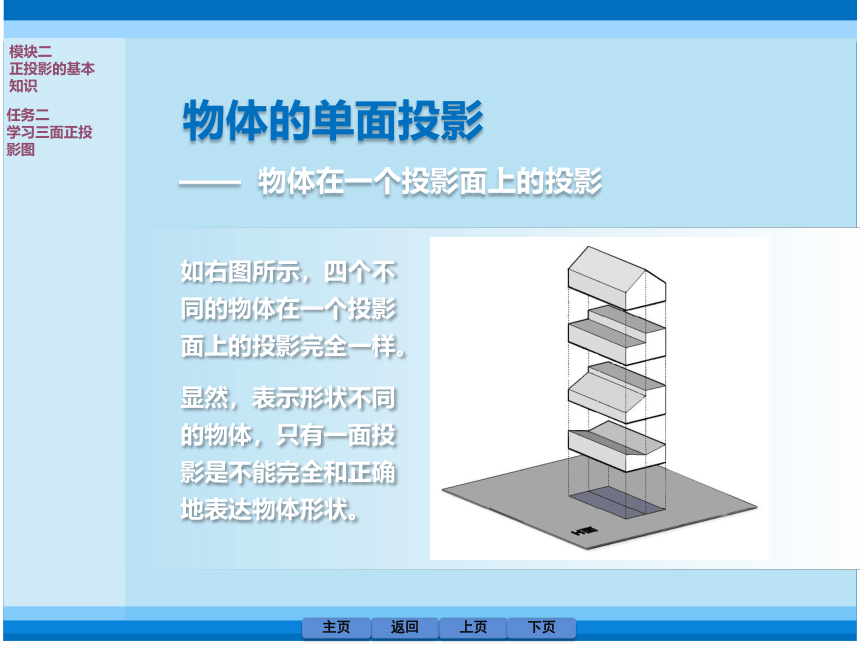

物体的单面投影
—— 物体在一个投影面上的投影
如右图所示，四个不同的物体在一个投影面上的投影完全一样。
显然，表示形状不同的物体，只有一面投影是不能完全和正确地表达物体形状。
返回
上页
主页
下页
任务二
学习三面正投影图
模块二
正投影的基本知识

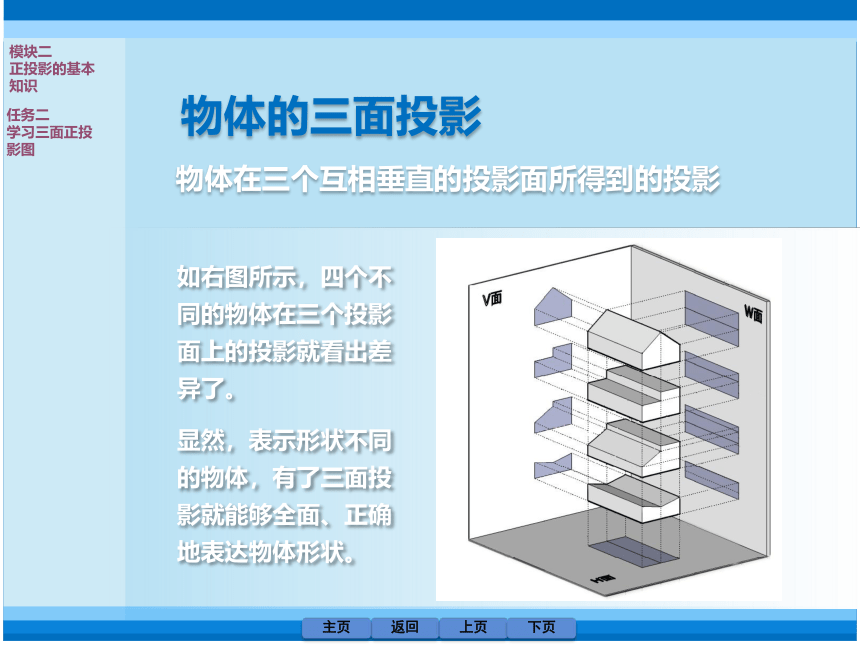

物体的三面投影
物体在三个互相垂直的投影面所得到的投影
如右图所示，四个不同的物体在三个投影面上的投影就看出差异了。
显然，表示形状不同的物体，有了三面投影就能够全面、正确地表达物体形状。
返回
上页
主页
下页
任务二
学习三面正投影图
模块二
正投影的基本知识
● 物体在三个投影面出现的形式
形体平行于投影面——显实
形体垂直于投影面——积聚
形体倾斜于投影面——类似
● 物体的空间形态有正面、侧面和顶面三个方向
● 物体具有长度、宽度和高度三个方向的尺寸
● 物体在每一面视图中的投影均反映两个方向的尺度
● 综合三面投影图可得到形体在空间的形状和大小
返回
上页
主页
下页
三面投影的特性
任务二
学习三面正投影图
模块二
正投影的基本知识

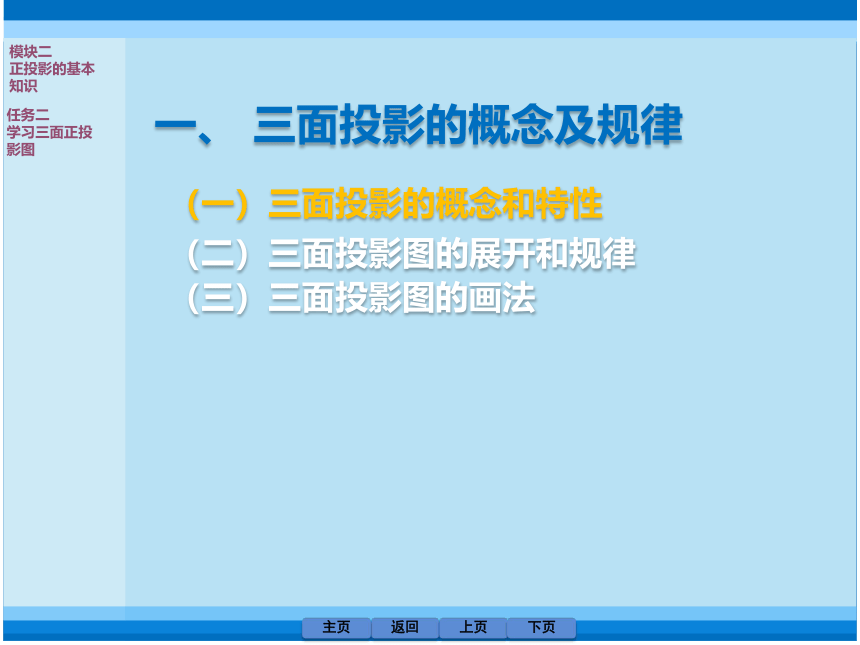

一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（二）三面投影图的展开和规律
（三）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
V
H
w
（二）三面投影图的展开
投影面与投影轴
工程制图所绘制的二维平面图，需要将三个投影面图形展开在一个平面上。
O
X
Z
YH
YW
OX 轴（V面与H面交线）
OZ 轴（V面与W面交线）
OY 轴（H面与W面交线）
投影面的展开原则
V面始终保持不动
H面绕OX 轴向下旋转90°
W面绕OZ 轴向右旋转90°
Y
返回
上页
主页
下页
任务二
学习三面正投影图
模块二
正投影的基本知识
宽度
高度
长度
宽度
高度
长度
V面
H面
W面
（三）三面投影的规律
在正立面投影图中，反映的是物体的长度和高度
● 长对正 ● 高平齐 ● 宽相等
O
X
Z
YH
YW
V 面与 H 面“长对正”
V 面与 W 面“高平齐”
H 面与 W 面“宽相等”
在水平面投影图中，反映的是物体的长度和宽度
在侧立面投影图中，反映的是物体的高度和宽度
各视图之间的关系
●
●
●
工程制图的图样不必画出投影面的边框、投影面、轴线和原点
返回
上页
主页
下页
任务二
学习三面正投影图
模块二
正投影的基本知识
学习三面正投影图
XUEXI SANMIANZHENGTOUYINGTU
任务二
一、投影法及其分类
二、正投影的特性
三、三面投影的形成及其规律
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（三）三面投影图的展开和规律
（四）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（三）三面投影图的展开和规律
（四）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（三）三面投影图的展开和规律
（四）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（三）三面投影图的展开和规律
（四）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
一、 三面投影的概念及规律
返回
上页
主页
下页
（一）三面投影的概念及特性
（三）三面投影图的展开和规律
（四）三面投影图的画法
任务二
学习三面正投影图
模块二
正投影的基本知识
