模块二
正投影的基本知识
任务一
了解投影的基本知识
任务二
学习三面正投影图
模块二
正投影的基本知识
ZHENGTOUYING DEJIBEN ZHISHI
了解投影的基本知识
LIAOJIE TOUYING JIBENZHISHI
任务一
一、投影法及其分类
二、正投影的特性
上页
主页
下页
模块二
正投影的基本知识

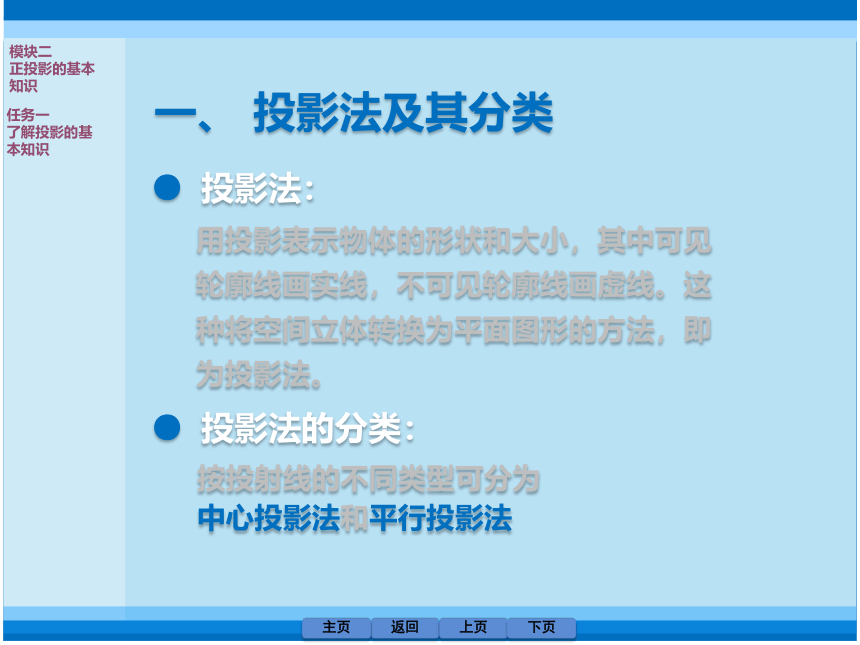

一、 投影法及其分类
● 投影法：
用投影表示物体的形状和大小，其中可见轮廓线画实线，不可见轮廓线画虚线。这种将空间立体转换为平面图形的方法，即为投影法。
● 投影法的分类：
按投射线的不同类型可分为
中心投影法和平行投影法
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
———自然界的光照投影
物体
投影
投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。
度量性较差。
投影线
投射中心
投影面
1. 中心投影法
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识

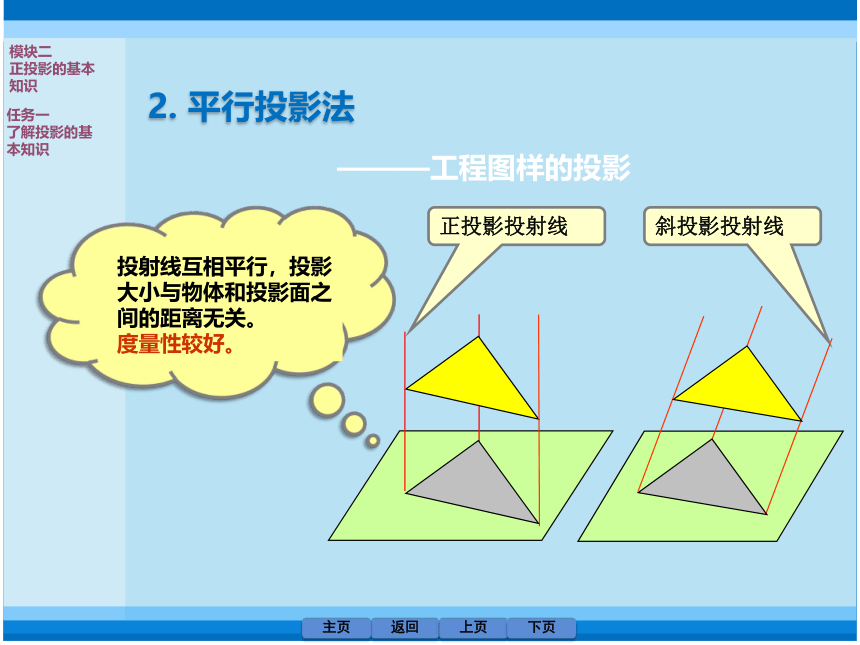

投射线互相平行，投影大小与物体和投影面之间的距离无关。
度量性较好。
正投影投射线
斜投影投射线
2. 平行投影法
———工程图样的投影
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识

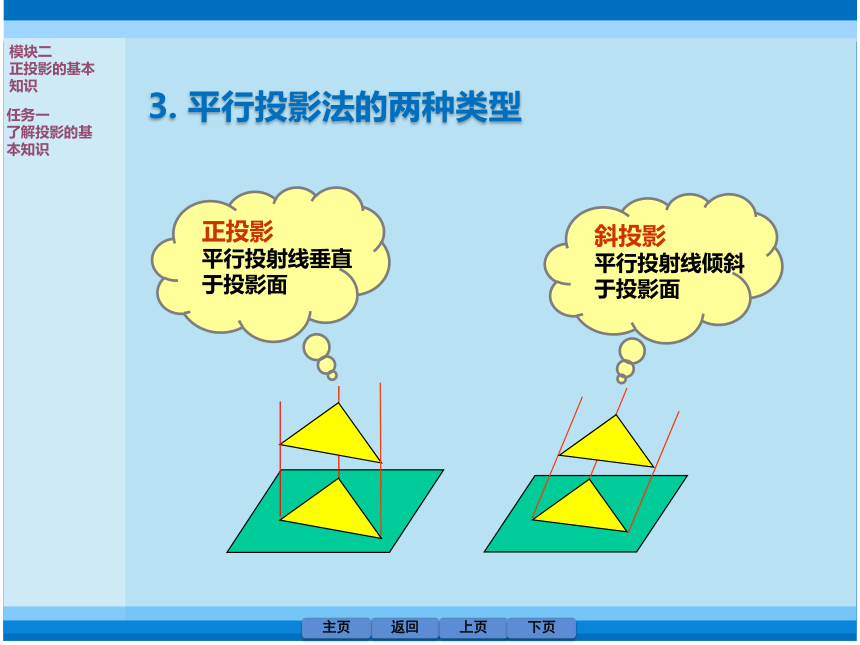

正投影
平行投射线垂直于投影面
斜投影
平行投射线倾斜于投影面
3. 平行投影法的两种类型
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
4. 投影法的归类
投影法
中心投影法
平行投影法
正投影法
斜投影法
画透视图
画斜轴测图
画工程图样及正轴测图
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
第三角投影的形成
在第三角投影中，将物体置于第三分角内，投影时采用的顺序是：观察者——投影面——物体。所设投影面是透明的，如同隔玻璃观看物体一般。它同样采用正投影的方法，投影线先穿过投影面，然后投射到物体的各顶点，投影线与投影面的各交点形成物体的投影图。
上页
主页
下页
任务二
学习直线的投影
模块三
点、直线、平面的投影
● 工程技术中常用的投影图分类方法
投影
透视投影
平行投影
线性透视
空中投影
两点透视
三点透视
两点透视
斜投影
正投影
斜等测
阴影
斜二测
正轴测投影
正二测投影
正等测投影
正三测投影
第一角投影
第三角投影
多面正投影
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识

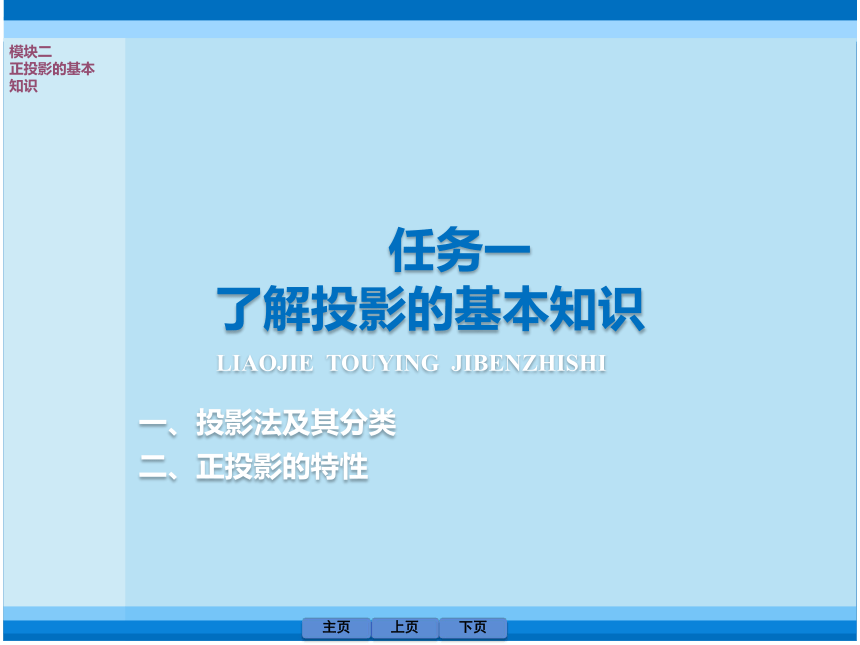

了解投影的基本知识
LIAOJIE TOUYING JIBENZHISHI
任务一
一、投影法及其分类
二、正投影的特性
上页
主页
下页
模块二
正投影的基本知识
正投影的特性
实形性
类似性
积聚性
投影反映实长和实形
投影类似并小于实形
投影积聚为一点或一条直线
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
1. 实形性
如图所示，物体上与投影面平行的平面 P，其投影 p 反映实形；与投影面平行的直线 AB ，其投影 ab 反映实长。
投影面
B
a
b
A
P
p
平面 P 在投影面上显实形
直线 AB 在投影面上显实长
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
2.类似性
如图所示，物体上倾斜于投影面的平面 R，其
投影 r 缩小，呈类似性；倾斜于投影面的直线
EF，其投影 ef 比实长短。
平面 R在投影面上小于实形
直线 EF 在
投影面上比实际长度短
R
f
e
r
投影面
返回
上页
主页
下页
E
F
任务一
了解投影的基本知识
模块二
正投影的基本知识
3.积聚性
如图所示，物体上与投影面垂直的平面Q ，其投
影q积聚为一直线，与投影面垂直的直线CD，其
投影cd积聚为一点。
平面 Q在投影面上积聚为一直线
直线 CD 在投影面上积聚为一点
Q
q
cd
D
C
投影面
返回
上页
主页
下页
任务一
了解投影的基本知识
模块二
正投影的基本知识
