模块一
制图基础知识
模块一
制图基础知识
任务一
了解常用制图工具和用品
任务二
基本制图标准
ZHITU JICHU ZHISHI

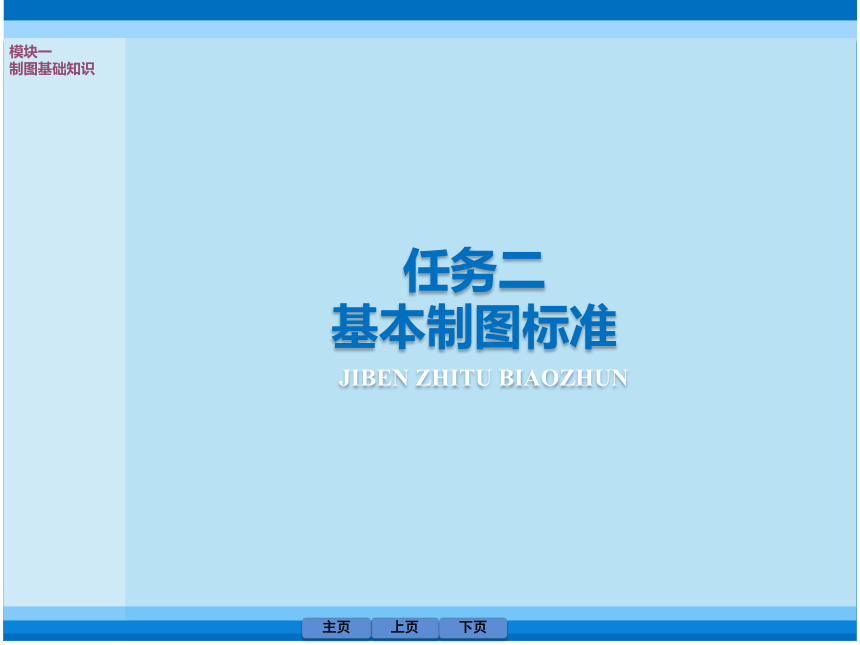

基本制图标准
JIBEN ZHITU BIAOZHUN
任务二
模块一
制图基础知识
上页
主页
下页
●比例

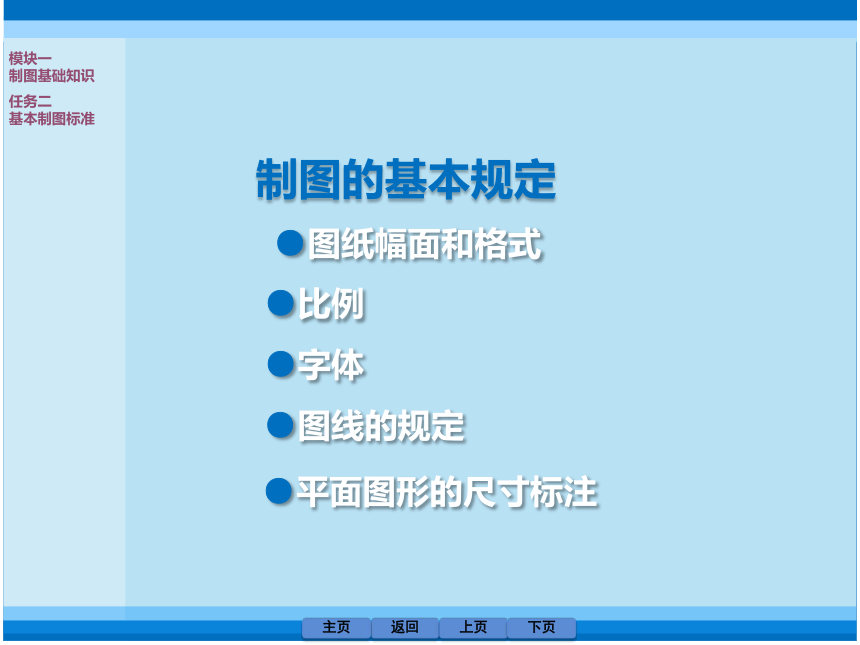

制图的基本规定
●图纸幅面和格式
●字体
●图线的规定
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
●平面图形的尺寸标注

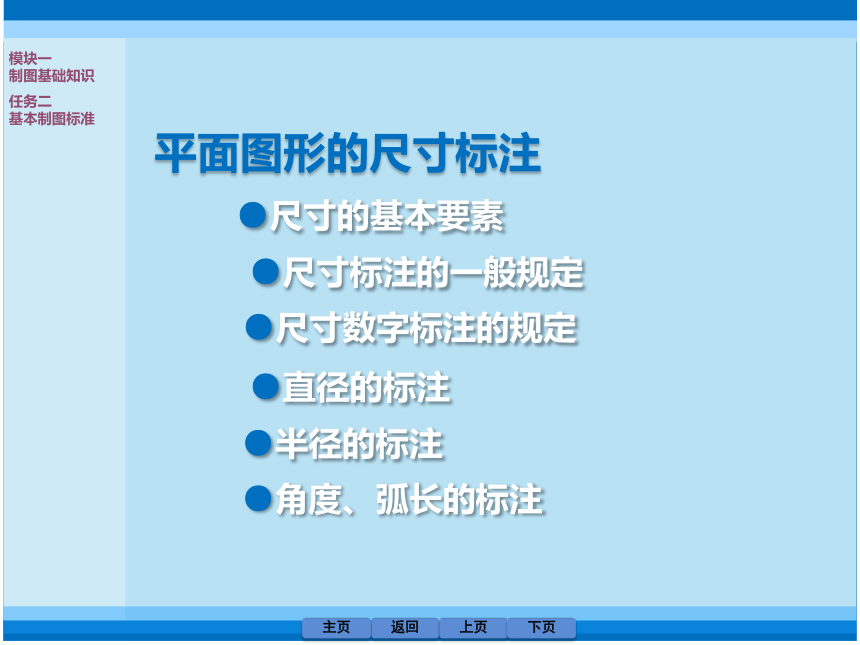

平面图形的尺寸标注
返回
上页
主页
下页
●尺寸的基本要素
●尺寸标注的一般规定
●尺寸数字标注的规定
●直径的标注
●半径的标注
●角度、弧长的标注
模块一
制图基础知识
任务二
基本制图标准
30
60
58
60
● 尺寸界线
● 尺寸线
● 尺寸起止符号
● 尺寸数字
返回
上页
主页
下页

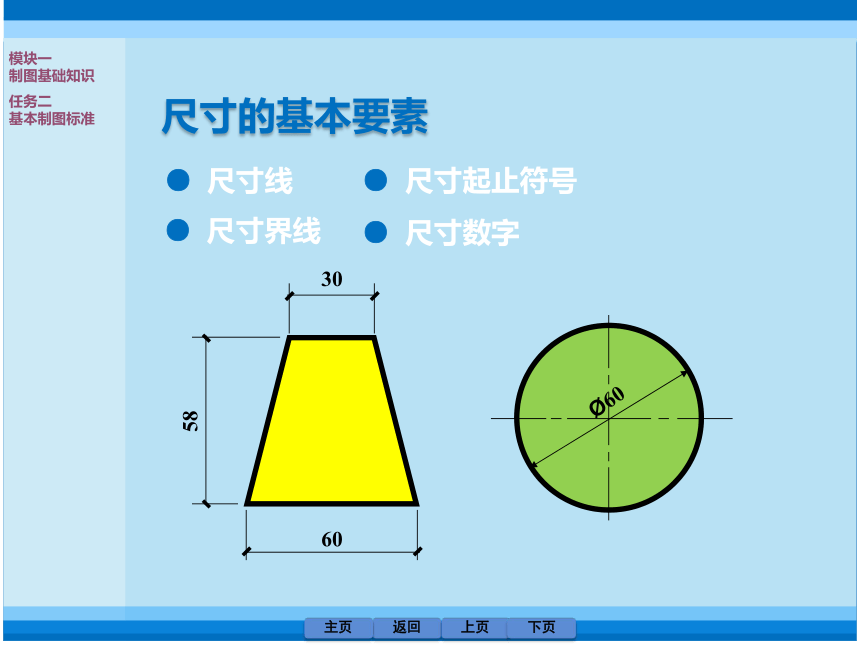

尺寸的基本要素
模块一
制图基础知识
任务二
基本制图标准

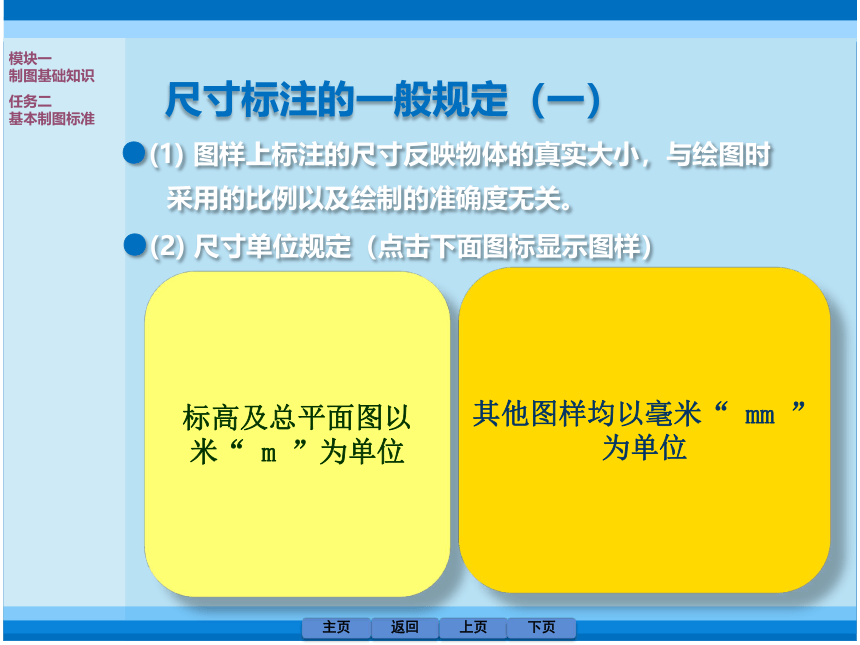

●(1) 图样上标注的尺寸反映物体的真实大小，与绘图时
采用的比例以及绘制的准确度无关。
－0.450
●(2) 尺寸单位规定（点击下面图标显示图样）
4× 7
80
100
64
R7
R4
48
68
45
尺寸单位 : mm
标高尺寸单位 : M
尺寸标注的一般规定（一）
返回
上页
主页
下页
标高及总平面图以米“ m ”为单位
其他图样均以毫米“ mm ”为单位
模块一
制图基础知识
任务二
基本制图标准
50
30
2~3mm
≥2mm
≥2mm
≥2mm
2~3mm
2~3mm
35
35
●(3) 尺寸界线和尺寸线用细实线绘制，且尺寸线与所要
标注的轮廓线平行，与尺寸界线垂直，不得超过尺
寸界线；
●(5) 尺寸界线与所要标注轮廓线垂直，
●(4) 尺寸起止符号一般用中粗斜短
线绘制，其斜度方向应与尺寸
界线成顺时针45°，长度宜为
2～3mm。
●(6) 尺寸数字应根据其方向注写在
靠近尺寸线的上方中部。
另一端宜超出尺寸线2～3mm。
其一端应离开图样轮廓线不小于2mm。
返回
上页
主页
下页
尺寸标注的一般规定（二）
模块一
制图基础知识
任务二
基本制图标准
尺寸数字标注的规定 (一)
●尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。
●尺寸数字应按左图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，
30°
16
16
16
16
16
16
16
16
12
12
返回
上页
主页
下页
50
50
当无法避免时可按右图的形式标注。
模块一
制图基础知识
任务二
基本制图标准
●尺寸数字如果没有足够的注写位置，最外面的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
30
420
90
50
50
150
25
50
50
30
180
260
50 × 9 ＝ 450
●连续排列的等长尺寸，可用“ 等长尺寸×个数＝总长 ”
的形式标注。
返回
上页
主页
下页
尺寸数字标注的规定 (二)
模块一
制图基础知识
任务二
基本制图标准
直径的标注
● 1. 完整的圆或大于 1/2 圆周的
圆弧通常标注直径尺寸，直
径数字前应加直径符号 “ ”。
50
50
10
10
10
5
5
5
● 2. 在圆内标注的尺寸线应通过
圆心，两端画箭头指向圆弧。
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
R20
R150
R150
● 1. 小于或等于1/2圆周的
圆弧通常标注半径尺寸。
● 3. 较小圆弧的半径，可按
右图标注。
● 2. 半径的尺寸线应一端从
圆心开始，另一端箭头
向指圆弧。半径数字前
应加半径符号“R”。
● 4. 较大圆弧的半径，可按
右图标注。
R16
R16
R5
R10
半径的标注
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
1. 角度的尺寸线应以圆弧
表示。该圆弧的圆心应
是该角的顶点，角的两
条边为尺寸界线。
角度、弧长的标注
5 °
6 °09′56′′
75 °20′
2. 起止符号以箭头表示，
如没有足够位置画箭头，
可用圆点代替。
3. 角度数字应按水平方向书写。
● 角度
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
120
︵
角度、弧长的标注
1. 标注圆弧的弧长时，尺
寸线应以与该圆弧同心
的圆弧线表示，尺寸界
线应垂直于该圆弧的弦，
起止符号用箭头表示。
● 弧长
2. 弧长数字上方应加注圆
弧符号“︵”。
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
