模块一
制图基础知识
模块一
制图基础知识
任务一
了解常用制图工具和用品
任务二
基本制图标准
ZHITU JICHU ZHISHI
基本制图标准
JIBEN ZHITU BIAOZHUN
任务二
模块一
制图基础知识
上页
主页
下页
●比例
制图的基本规定
●图纸幅面和格式
●字体
●图线的规定
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
●平面图形的尺寸标注

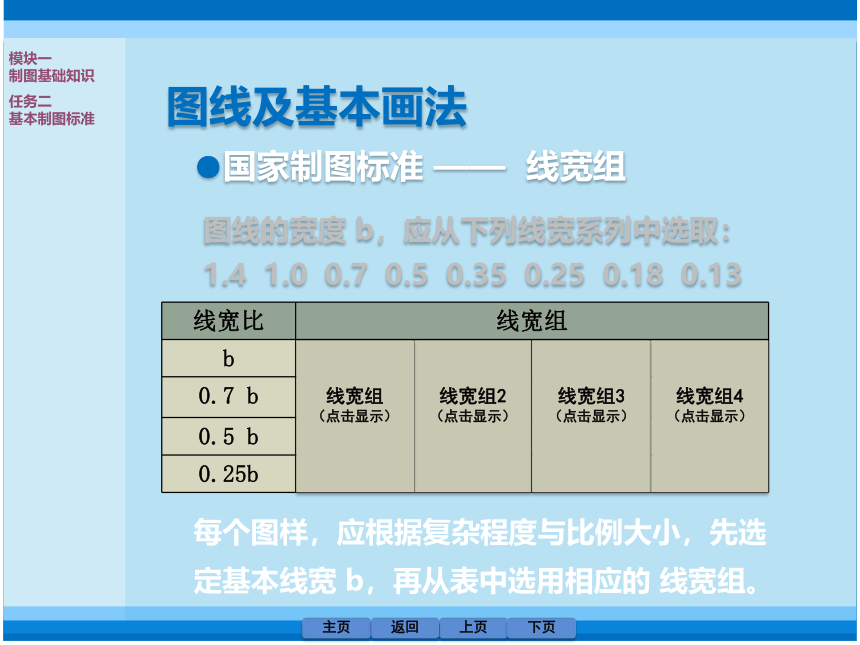

图线及基本画法
图线的宽度 b，应从下列线宽系列中选取：
1.4 1.0 0.7 0.5 0.35 0.25 0.18 0.13
●国家制图标准 —— 线宽组
线宽比 线宽组 b 1.4 1.0 0.7 0.5
0.7 b 1.0 0.7 0.5 0.35
0.5 b 0.7 0. 5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
每个图样，应根据复杂程度与比例大小，先选定基本线宽 b，再从表中选用相应的 线宽组。
线宽组2
（点击显示）
线宽组3
（点击显示）
线宽组4
（点击显示）
线宽组
（点击显示）
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准

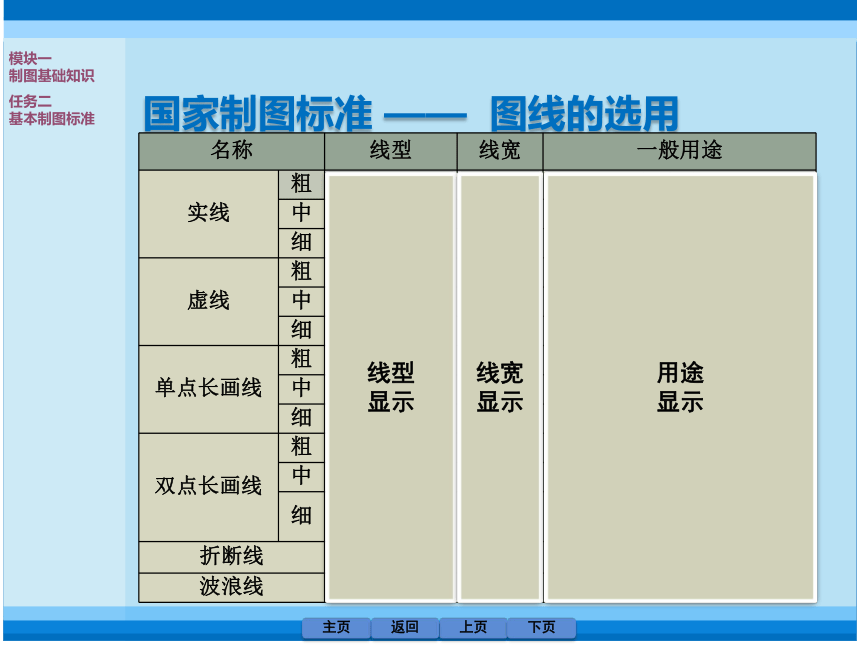

国家制图标准 —— 图线的选用
名称 线型 线宽 一般用途
实线 粗 b 主要可见轮廓线
中 0.5b 可见轮廓线
细 0.25b 可见轮廓线、图例线
虚线 粗 b 见各有关专业制图标准
中 0.5b 不可见轮廓线
细 0.25b 不可见轮廓线、图例线
单点长画线 粗 b 见各有关专业制图标准
中 0.5b 见各有关专业制图标准
细 0.25b 中心线、对称线等
双点长画线 粗 b 见各有关专业制图标准
中 0.5b 见各有关专业制图标准
细 0.25b 假想轮廓线、成型前原始轮廓线
折断线 0.25b 断开界线
波浪线 0.25b 断开界线
线型
显示
线宽
显示
用途
显示
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准

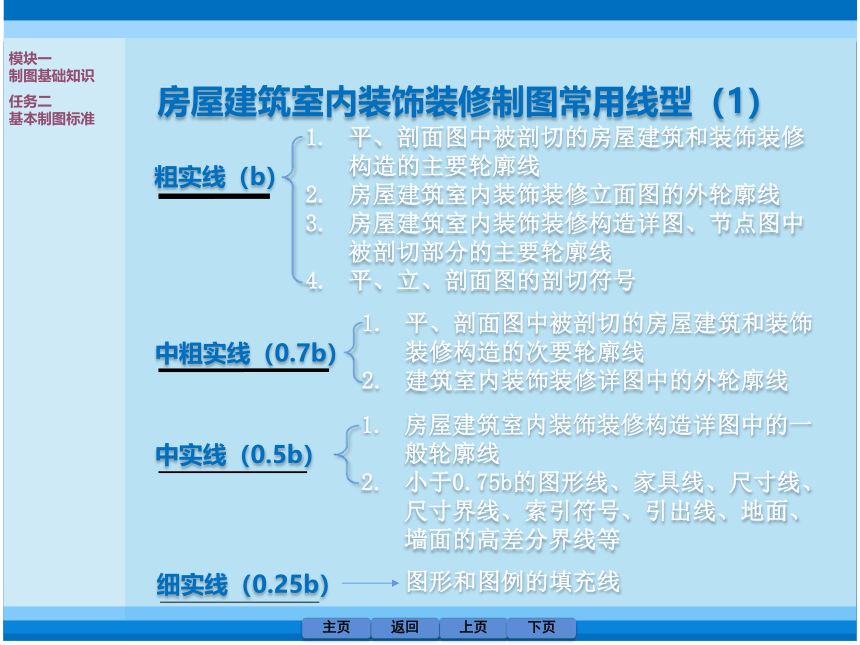

房屋建筑室内装饰装修制图常用线型（1）
上页
主页
下页
粗实线（b）
中粗实线（0.7b）
中实线（0.5b）
细实线（0.25b）
平、剖面图中被剖切的房屋建筑和装饰装修构造的主要轮廓线
房屋建筑室内装饰装修立面图的外轮廓线
房屋建筑室内装饰装修构造详图、节点图中被剖切部分的主要轮廓线
平、立、剖面图的剖切符号
平、剖面图中被剖切的房屋建筑和装饰装修构造的次要轮廓线
建筑室内装饰装修详图中的外轮廓线
房屋建筑室内装饰装修构造详图中的一般轮廓线
小于0.75b的图形线、家具线、尺寸线、尺寸界线、索引符号、引出线、地面、墙面的高差分界线等
图形和图例的填充线
返回
模块一
制图基础知识
任务二
基本制图标准
房屋建筑室内装饰装修制图常用线型（2）
上页
主页
下页
中粗虚线（0.7b）
中虚线（0.5b）
细虚线（0.25b）
表示被遮挡部分的轮廓线
表示被索引图样的范围
拟建、扩建房屋建筑室内装饰装修部分
轮廓线
表示平面中上部的投影轮廓线
预想放置的房屋建筑或构件
表示内容与中虚线相同，适合小于0.5b不
可见轮廓线
点画线（0.7b）
点画线（0.25b）
用于运动轨迹线
用于中心线、对称线、定位轴线
用于不需要画全的断开界线
折断线（0.25b）
返回
模块一
制图基础知识
任务二
基本制图标准
上页
主页
下页
作为制图需要的辅助线
波浪线（0.25b）
1. 用于不需要画全的断开界线
2. 用于构造层次的断开界线
3. 用于曲线形构件断开界限
1. 用于不需要画全的断开界线
2. 用于制图需要的引出线
云线（0.5b）
1. 用于圈出被索引的图样范围
2. 标注材料范围
3. 标注需要强调、变更或改动的区域
房屋建筑室内装饰装修制图常用线型（3）
点线（0.25b）
样条曲线（0.25b）
返回
模块一
制图基础知识
任务二
基本制图标准
线型示例
折断线
中虚线
细单点长画线
粗实线
细实线
中实线
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 图线的规定画法（一）
互相平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。
虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
上页
主页
下页
24d
0.5d
3d
3d
12d
注：d 为粗线的宽度
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 图线的规定画法（二）
●单点长画线或双点长画线,当在较小图形中绘制有困难时，可用实线代替。
●单点长画线或双点长画线的两端,不应是点。
●点画线和点画线交接或点画线与其他图线交接时，应是线段交接。
单点长画线
双点长画线
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 图线的规定画法（三）
虚线为实线的延长线时，不得与实线连接。
虚线与虚线或虚线与其他图线交接、转折时，应是线段的交接、连接。
图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
图线画法示例
【示例】
伸出约2~5mm
点划线与其他线应是线段相交
虚线连接处应留间隙
虚线连接处不留间隙
用细实线替代点划线
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
