模块一
制图基础知识
模块一
制图基础知识
任务一
了解常用制图工具和用品
任务二
基本制图标准
ZHITU JICHU ZHISHI
了解常用制图工具和用品
CHANGYONG ZHITU GONGJU HE YONGPIN
任务一
模块一
制图基础知识
上页
主页
下页

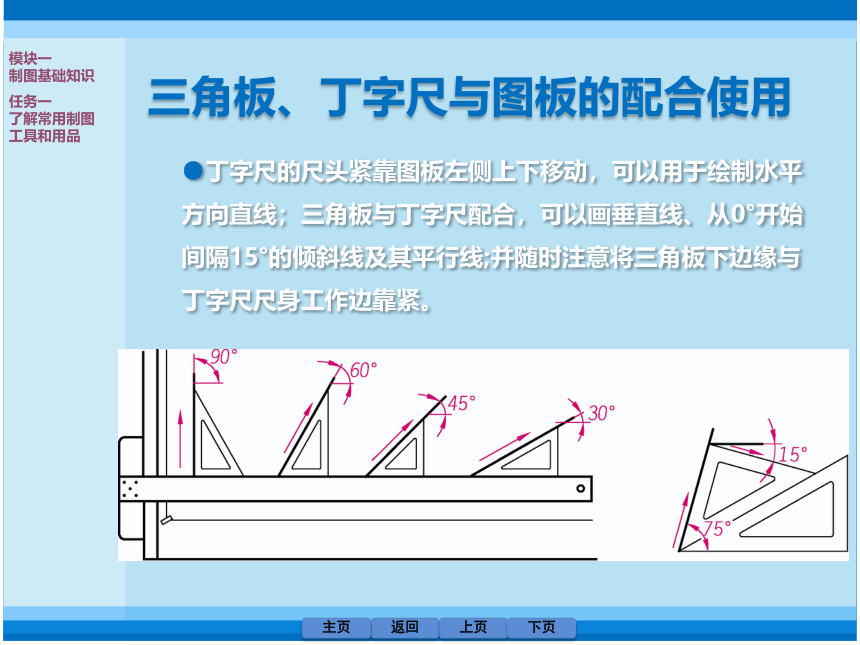

●丁字尺的尺头紧靠图板左侧上下移动，可以用于绘制水平方向直线；三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾斜线及其平行线;并随时注意将三角板下边缘与丁字尺尺身工作边靠紧。
三角板、丁字尺与图板的配合使用
返回
上页
主页
下页
模块一
制图基础知识
任务一
了解常用制图工具和用品
三角板与丁字尺绘制步骤及方法（1）

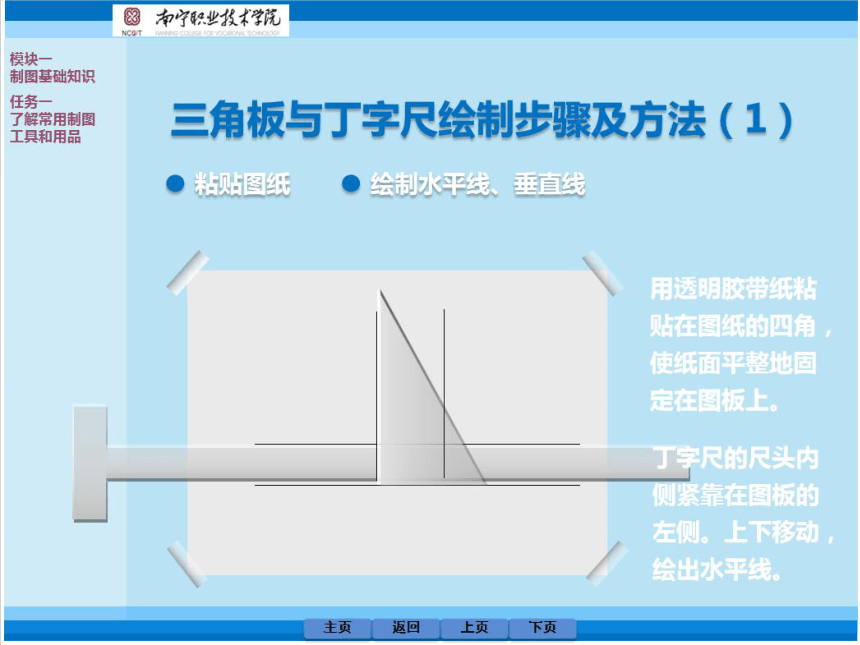

用透明胶带纸粘贴在图纸的四角，使纸面平整地固定在图板上。
丁字尺的尺头内侧紧靠在图板的左侧。上下移动，绘出水平线。
● 粘贴图纸
● 绘制水平线、垂直线
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
三角板与丁字尺绘制步骤及方法（1）

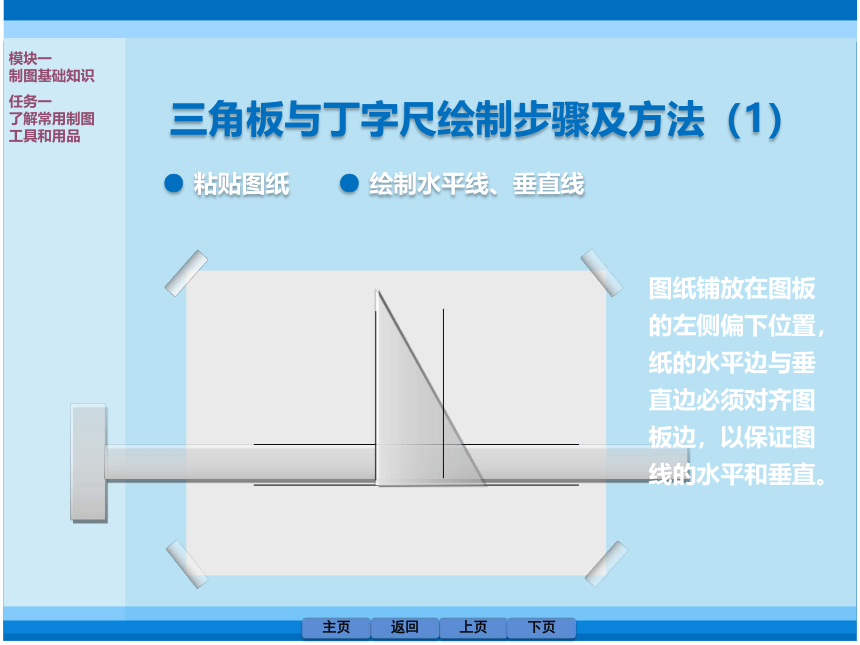

图纸铺放在图板的左侧偏下位置，纸的水平边与垂直边必须对齐图板边，以保证图线的水平和垂直。
● 粘贴图纸
● 绘制水平线、垂直线
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
● 绘制60°直线
上页
主页
下页
三角板与丁字尺绘制步骤及方法（2）
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品

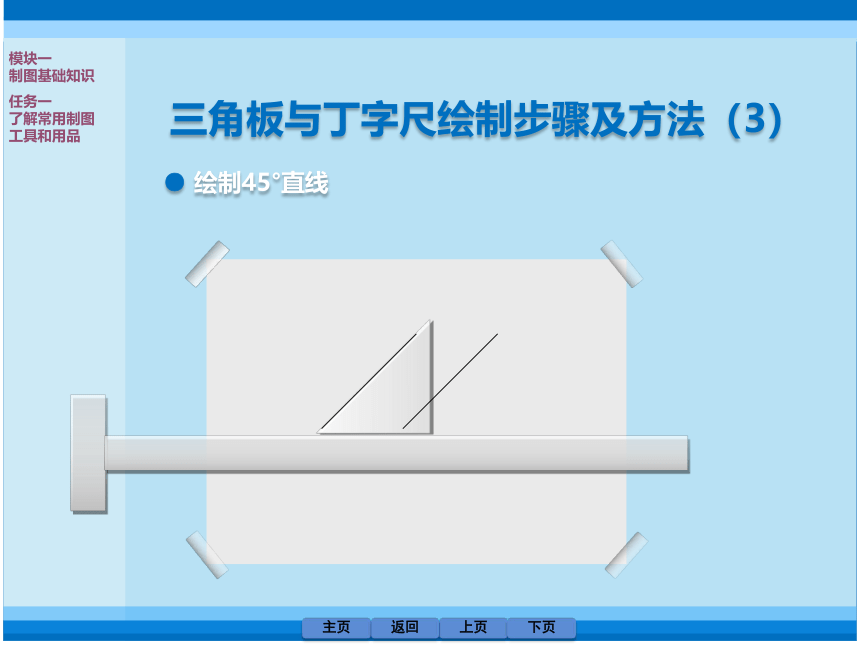

● 绘制45°直线
上页
主页
下页
三角板与丁字尺绘制步骤及方法（3）
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
● 绘制15°直线
上页
主页
下页
三角板与丁字尺绘制步骤及方法（4）
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
● 绘制75°直线
上页
主页
下页
三角板与丁字尺绘制步骤及方法（5）
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
作直线段的垂直平分线
上页
主页
下页
●已知直线段AB，作出它的垂直平分线。
以大于二分之一AB的线段R为半径，以A、B为圆心画弧交于点C和D，以直线连接C、D，线段CD便是线段AB的垂直平分线。
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
直线段的任意等分
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●将直线段AB分为五等分。过点A作任意直线AC，用直尺在AC线上从点A起截取任意长度的等份，得1、2、3、4、5点，连接B5，过4、3、2、1点分别作B5的平行线，它们与AB的交点即为AB线等分点。
平行两直线之间的距离的任意等分
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●将平行两直线AB、CD之间的距离分为五等分。
将直尺0点放于直线CD上，使刻度25落在AB上，沿刻度边缘每隔5mm定出1、2、3、4各等分点，过各等分点作AB的平行线，即为所求。
作圆内接正方形
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●画出正方形的外接圆，作出45°直径，交圆周于A、B两点，过A、B两点作水平线、竖直线，完成作图。
作圆弧与正交两直线连接
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●作半径为R的圆弧与正交两直线AB、AC连接，以A为圆心，R为半径作圆弧交AC、AB于T1、T2，以T1、T2为圆心，R为半径作圆弧交于点O，以O为圆心，R为半径作圆弧T1T2，圆弧T1T2即为所求，T1、T2为连接点。
作圆弧与斜交两直线连接
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●作半径为R的圆弧与斜交两直线AB、AC连接，分别作出与AB、AC平行，相距为R的两直线，其交点O即为所求圆弧的圆心
作圆弧与斜交两直线连接
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●过O分别作AC、AB的垂线，垂足T1、T2即为所求连接点，以O为圆心，R为半径作连接弧T1、T2。
椭圆的画法(1)
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●已知椭圆的长短轴画椭圆
已知椭圆长轴AB、短轴CD，连接AC，以O为圆心，OA为半径作弧交短轴延长线于E
E
椭圆的画法(2)
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●以C为圆心，CE为半径画弧交AC于F；作AF的垂直平分线交长轴于O1、交短轴于O3。在AB上截取OO2=OO1，在CD延长线上截取OO4=OO3，连O1O3、O1O4、O2O4、O2O3并延长之
椭圆的画法(3)
上页
主页
下页
返回
模块一
制图基础知识
任务一
了解常用制图工具和用品
●以O1、O2为圆心，O1A为半径画弧与O1O4、O1O3和O2O4、O2O3的延长线交于H、G、J、I点，以O3、O4为圆心，O3C为半径画弧GI、HJ
