(共14张PPT)
模块一
制图基础知识
模块一
制图基础知识
任务一
了解常用制图工具和用品
任务二
基本制图标准
ZHITU JICHU ZHISHI
基本制图标准
JIBEN ZHITU BIAOZHUN
任务二
模块一
制图基础知识
上页
主页
下页
●比例

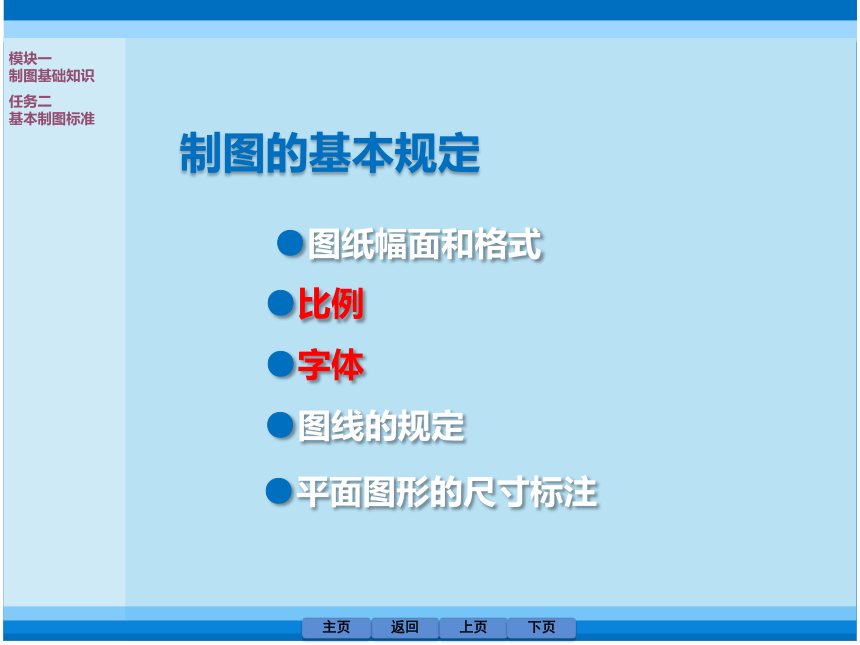

制图的基本规定
●图纸幅面和格式
●字体
●图线的规定
返回
上页
主页
下页
模块一
制图基础知识
任务二
基本制图标准
●平面图形的尺寸标注
●比例的大小，是指其比值的大小。例如
1：500 大于 1：1000
图形上的线段长度
实物上的线段长度
=
1
500

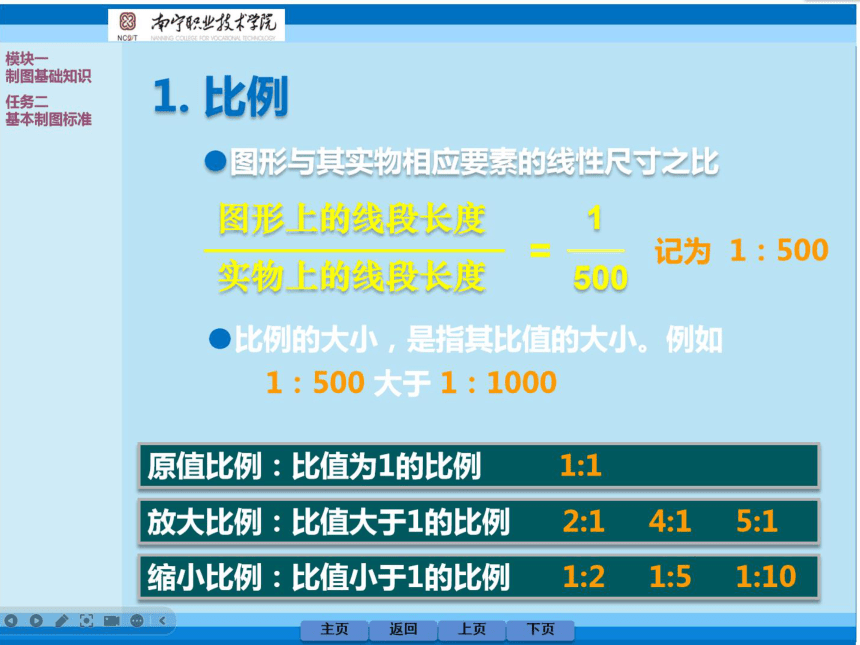

●图形与其实物相应要素的线性尺寸之比
1. 比例
上页
主页
下页
原值比例：比值为1的比例 1:1
放大比例：比值大于1的比例 2:1 4:1 5:1
缩小比例：比值小于1的比例 1:2 1:5 1:10
记为 1：500
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 比例的注写
●比例宜注写在图名的右侧，字的基准线应取平；
●比例的字高宜比图名的字高小一号或二号。
6
1:20
平面图
1:100
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准

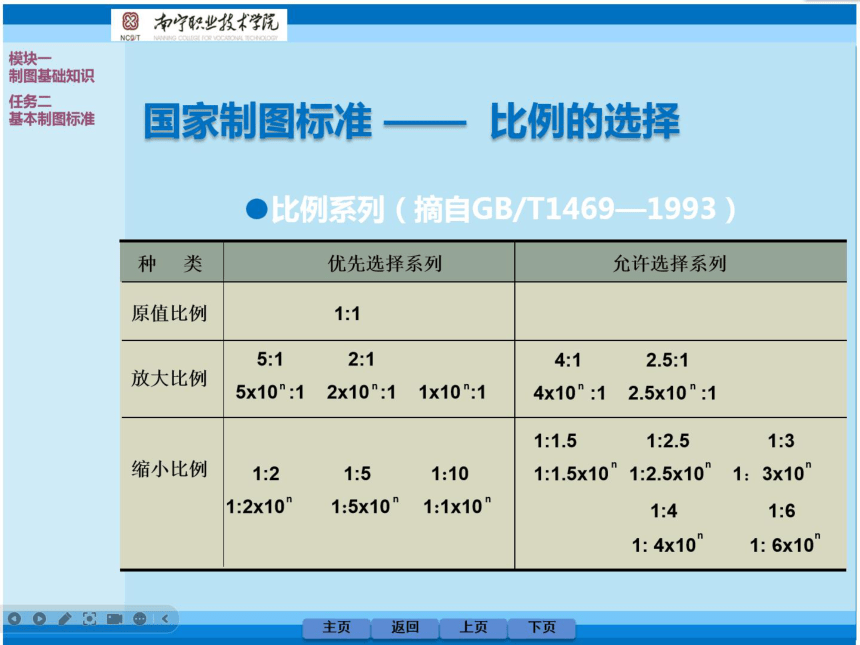

●比例系列（摘自GB/T1469—1993）
国家制图标准 —— 比例的选择
种 类
优先选择系列
允许选择系列
1:1
原值比例
放大比例
缩小比例
5:1 2:1
5x10 :1 2x10 :1 1x10 :1
n
n
n
1:1.5 1:2.5 1:3
1:2 1:5 1:10
1:2x10 　1:5x10 1:1x10
n
n
n
1:4 1:6
1: 4x10 1: 6x10
n
n
1:1.5x10 1:2.5x10 1：3x10
n
n
n
4:1 2.5:1
4x10 :1 2.5x10 :1
n
n
点击显示
无
点击显示
点击显示
点击显示
点击显示
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准

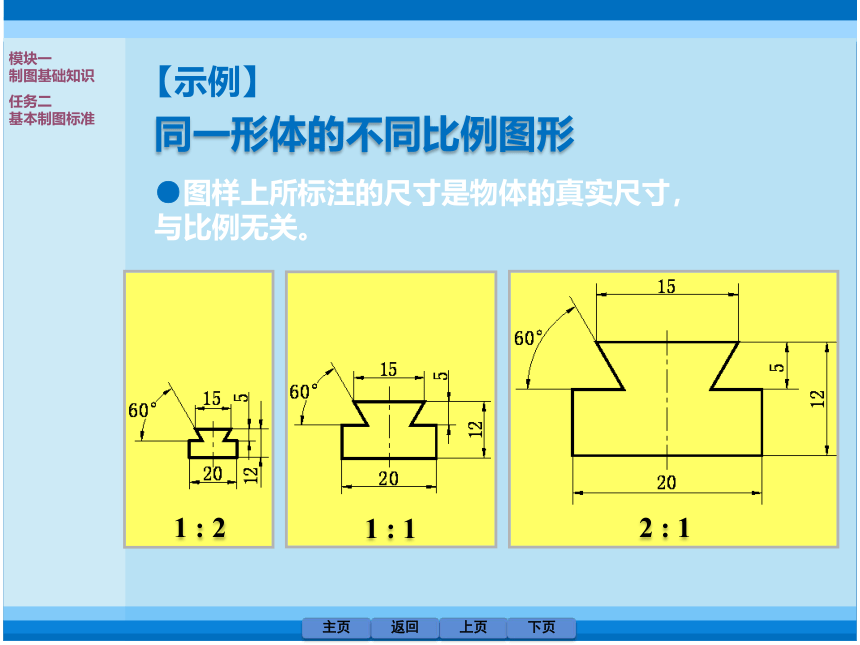

同一形体的不同比例图形
●图样上所标注的尺寸是物体的真实尺寸，
与比例无关。
1 : 2
【示例】
上页
主页
下页
1 : 1
2 : 1
返回
模块一
制图基础知识
任务二
基本制图标准
中国古代字体
小篆是在秦始皇统一中国后，推行“书同文，车同轨”，统一度量衡的政策，由丞相李斯负责，在秦国原来使用的大篆的基础上，进行简化，取消其他的六国文字，创制了统一文字的汉字书写形式。一直在中国流行到西汉末年，才逐渐被隶书所取代。但由于其字体优美，始终被书法家所青睐。汉字的发展，大致可分为古文、篆书、隶书、楷书等四个阶段的演变过程。我国文化历史悠久，大家猜猜现代制图领域中，我们用的什么字体呢？
上页
主页
下页
任务二
学习直线的投影
模块三
点、直线、平面的投影
●图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
2. 字体
●文字的字高，应从如下系列中选用：
3.5mm 5mm 7mm
10mm 14mm 20mm
●如需书写更大的字，其高度应按的√2 比值递增。
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 汉字
●图样及说明中的汉字，宜采用 长仿宋体，并应采用国家正式公布的简化字。
长仿宋字书写示例
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
国家制图标准 —— 数字与字母
●拉丁字母、阿拉伯数字与罗马数字的书写与排列，应符合下表规定。
拉丁字母、阿拉伯数字与罗马数字书写规则
书写格式 一般字体 窄字体
大写字母高度 h h
小写字母高度（上下均无延伸） 7/10h 10/14h
小写字母伸出的头部或尾部 3/10h 4/14h
笔画宽度 1/10h 1/14h
字母间距 2/10h 2/14h
上下行基准线最小间距 15/10h 21/14h
词间距 6/10h 6/14h
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
拉丁字母的书写
●字高应不小于2.5mm；斜体的斜度应倾斜75°
【示例1】
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
书写笔顺
●数量的数值注写应采用正体。
阿拉伯数字的书写
【示例2】
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
●罗马数字的字高不小于2.5mm
罗马数字的书写
【示例3】
上页
主页
下页
返回
模块一
制图基础知识
任务二
基本制图标准
