Plane reinforcement identification drawing
模块二 基础 2.2基础的类型与构造
Architecture
Architecture
目录
contents
教学目标
01
教学引入
02
教学展开
03
教学总结
04
教学目标
Educational objectives
Educational objectives

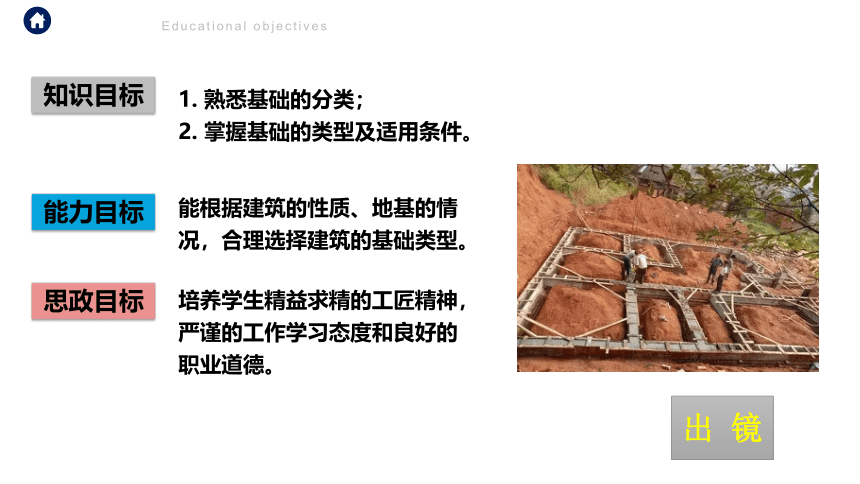

知识目标
1. 熟悉基础的分类；
2. 掌握基础的类型及适用条件。
能力目标
能根据建筑的性质、地基的情况，合理选择建筑的基础类型。
思政目标
培养学生精益求精的工匠精神，严谨的工作学习态度和良好的职业道德。
出 镜
教学引入
Teaching introduction
02
Number two
PART TWO

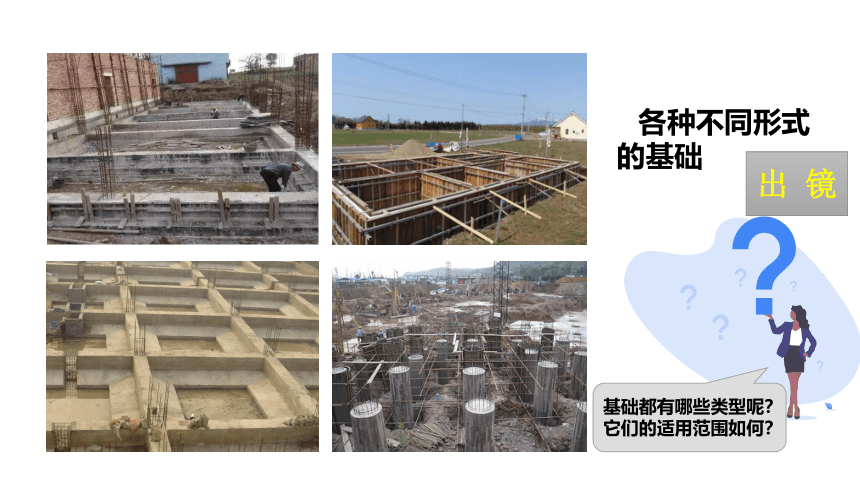

各种不同形式的基础
基础都有哪些类型呢？它们的适用范围如何？
出 镜
03
PART THREE
Number three
教学展开
Teaching development
基础的类型与构造

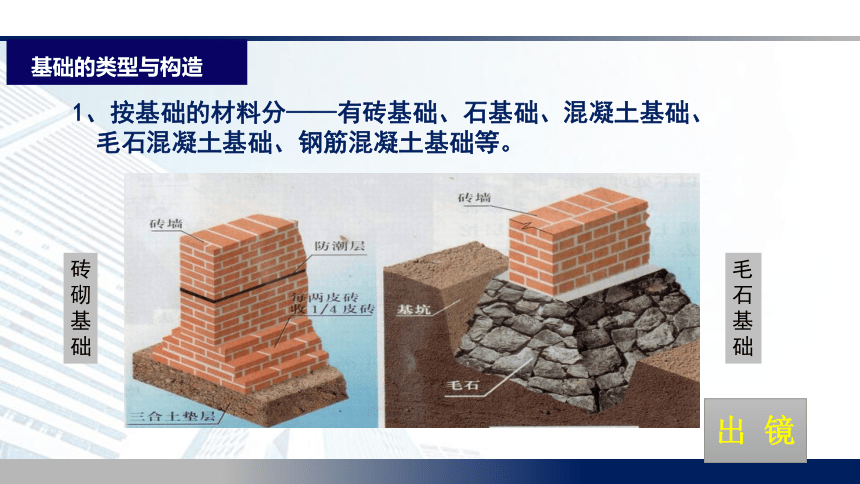

1、按基础的材料分——有砖基础、石基础、混凝土基础、 毛石混凝土基础、钢筋混凝土基础等。
砖砌基础
毛石基础
出 镜
基础的类型与构造

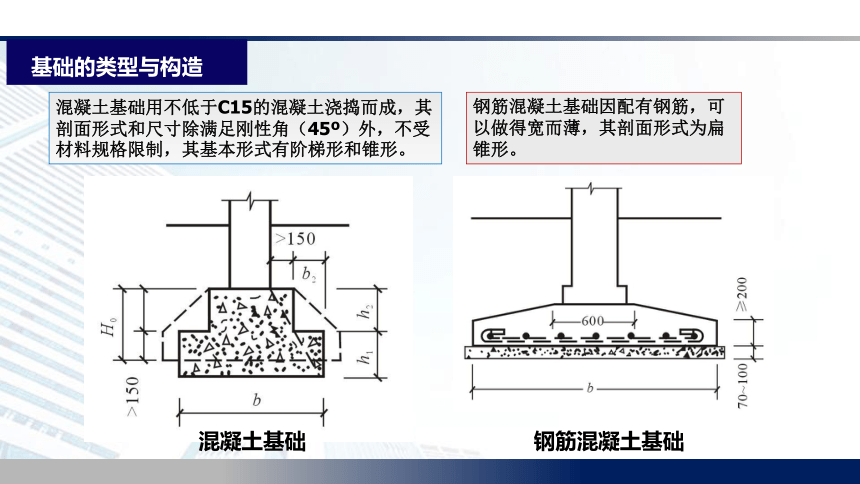

混凝土基础
钢筋混凝土基础
混凝土基础用不低于C15的混凝土浇捣而成，其剖面形式和尺寸除满足刚性角（45 ）外，不受材料规格限制，其基本形式有阶梯形和锥形。
钢筋混凝土基础因配有钢筋，可以做得宽而薄，其剖面形式为扁锥形。
基础的类型与构造
2、按基础的传力情况分——有刚性基础和柔性基础。
刚性基础：受刚性角限制的基础，由砖、毛石、素混凝土和灰土等刚性材料制作的基础。
基础的类型与构造
柔性基础：不受刚性角限制的基础，如钢筋混凝土基础等。
基础的类型与构造
墙下条形基础
柱下条形基础
条形基础、独立基础、片筏基础、箱形基础和桩基础等。
3、按基础的构造型式分
1）条形基础——有承重墙下条形基础和柱下条形基础。
基础沿墙体连续设置成长条状称为条形基也称为带形基础，是砌体结构建筑基础的基本形式。
基础的类型与构造
柱下钢筋混凝土条形基础
柱下十字交叉基础
钢筋混凝土柱下条形基础施工
柱下钢筋混凝土条形基础
（b）柱下十字交叉基础
（a）柱下条形基础
当房屋为骨架承重或内骨架承重，且地基条件较差时，为提高建筑物的整体性，避免各承重柱产生不均匀沉降，常将柱下基础沿纵横方向连接起来，形成柱下条形基础或十字交叉的井格基础。
基础的类型与构造
2）独立基础——其形式有台阶形、锥形、杯形基础等。
独立基础是柱下基础的基本形式。当柱为预制构件时，基础浇筑成杯形，然后将柱子插入，并用细石混凝土嵌固，称为杯形基础。
柱下独立基础
(a)阶梯形基础； (b)锥形基础； (c)杯形基础
墙下独立基础
基础的类型与构造
3）片筏基础——有板式和梁板式两种。
当建筑物上部荷载较大，或地基土质很差，承载能力小，采用独立基础或井格基础不能满足要求时，可采用片筏基础。通常将墙或柱下基础连成一片，使荷载承受在一块整板上。
(a)板式基础
筏板基础
(b)梁板式基础
基础的类型与构造
4）箱型基础
由顶板、底板、纵横方向的垂直隔板组成。若在纵、横内墙上开门洞，则可做成地下室。箱形基础的整体空间刚度大，能有效地调整基底压力，且埋深大、稳定性和抗震性好，用于高层建筑（既是基础又是地下室）。多层地下室时，加水平隔板。
箱型基础
基础的类型与构造
5）桩基础
桩基础由桩身和承台组成。承台是在桩顶现浇的钢筋混凝土梁或板，如上部结构是砖墙时为承台梁，上部结构是钢筋混凝土柱时为承台板，承台的厚度一般不小于300mm，由结构计算确定，桩顶嵌入承台不小于50mm。
桩基：当采用天然地基浅基础不能满足建筑物对地基变形和承载力要求，又不宜采取地基处理措施时，可考虑利用下部坚硬的土层或岩层作为持力层，设计成桩基础。
桩柱有木桩、钢桩、钢筋混凝土桩等，我国采用最多的为钢筋混凝土桩。钢筋混凝土桩按施工方法可分为预制桩、灌注桩和爆扩桩。
预制桩是预制好后用打桩机打入土中，断面一般为（200～350）mm×（200～350）mm，桩长不超过12m。
基础的类型与构造
灌注桩
灌注桩是直接在地面上钻孔或打孔，然后放入钢筋笼，浇筑混凝土。
爆扩桩是用机械或人工钻孔后，用炸药爆炸扩大孔底，再浇注混凝土而成。
基础的类型与构造
04
PART FOUR
教学总结
Teaching summary
Number four
本次课主要介绍基础的分类、基础常见构造形式和适用条件。重点是基础的构造类型，难点是刚性基础和柔性基础的区别。各组课后认真识读各种建筑基础，掌握重点和难点问题。
