第
部分
任务3.5识读建筑详图
3.5.2识读墙身大样图
1.外墙身详图的形式与表达
墙身剖视详图，实际上是墙身的局部放大图，详尽地表明墙身从防潮层到屋顶的各主要节点的构造和做法。
墙身剖面详图与平面图、剖面图配合读图，是砌墙、室内外装修、门窗洞口预留的重要依据。
2.墙身节点详图

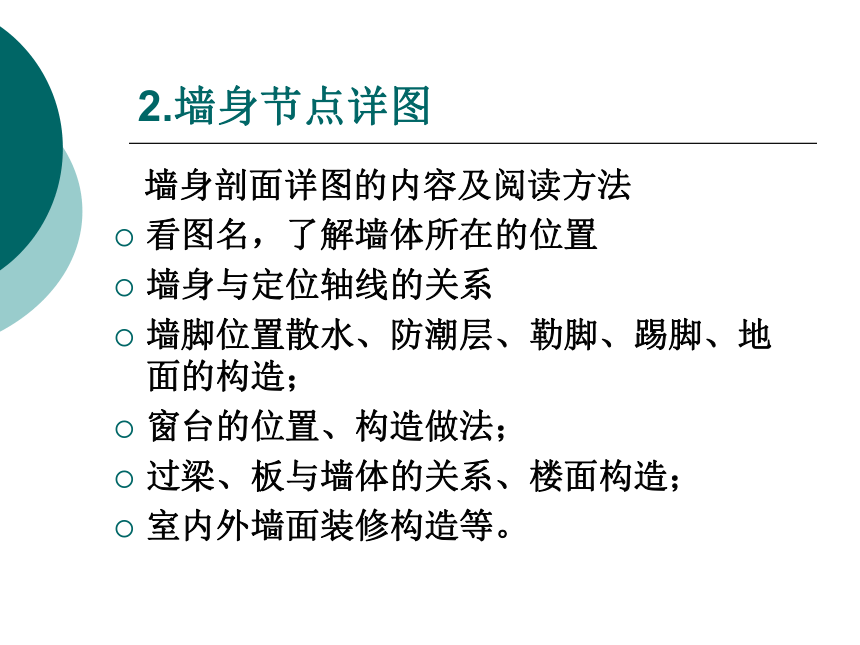

墙身剖面详图的内容及阅读方法
看图名，了解墙体所在的位置
墙身与定位轴线的关系
墙脚位置散水、防潮层、勒脚、踢脚、地面的构造；
窗台的位置、构造做法；
过梁、板与墙体的关系、楼面构造；
室内外墙面装修构造等。

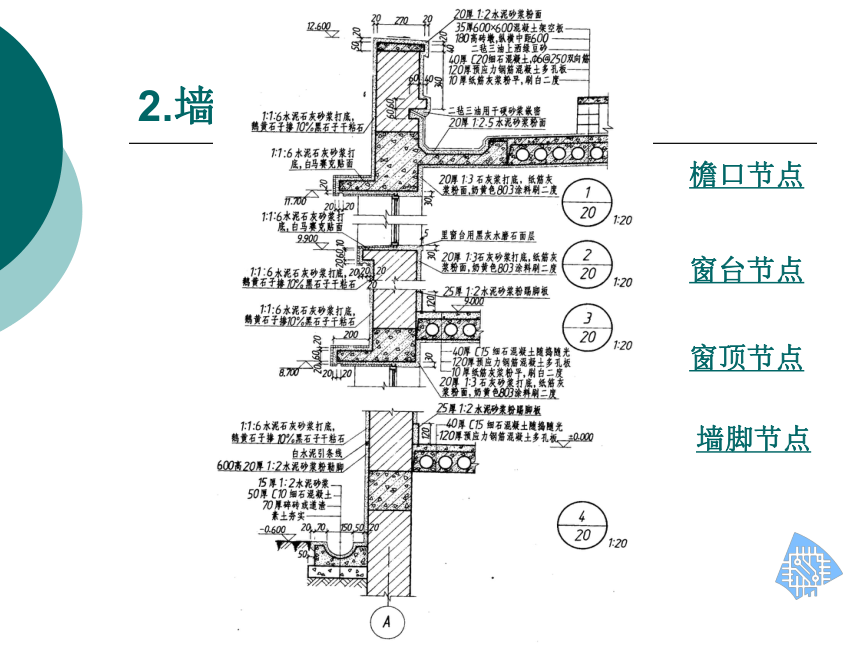

2.墙身节点详图
檐口节点
窗台节点
窗顶节点
墙脚节点
2.墙身节点详图

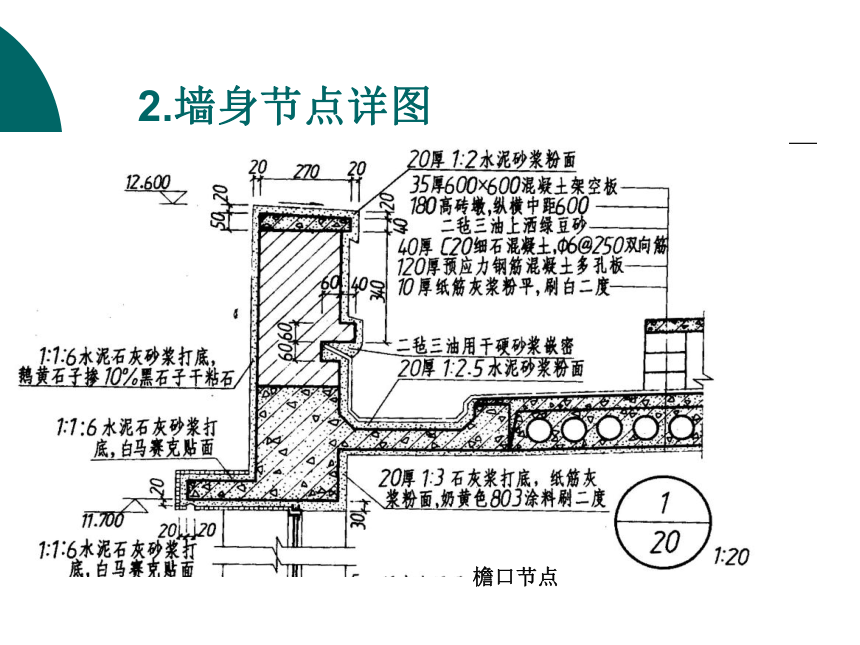

檐口节点
2.墙身节点详图

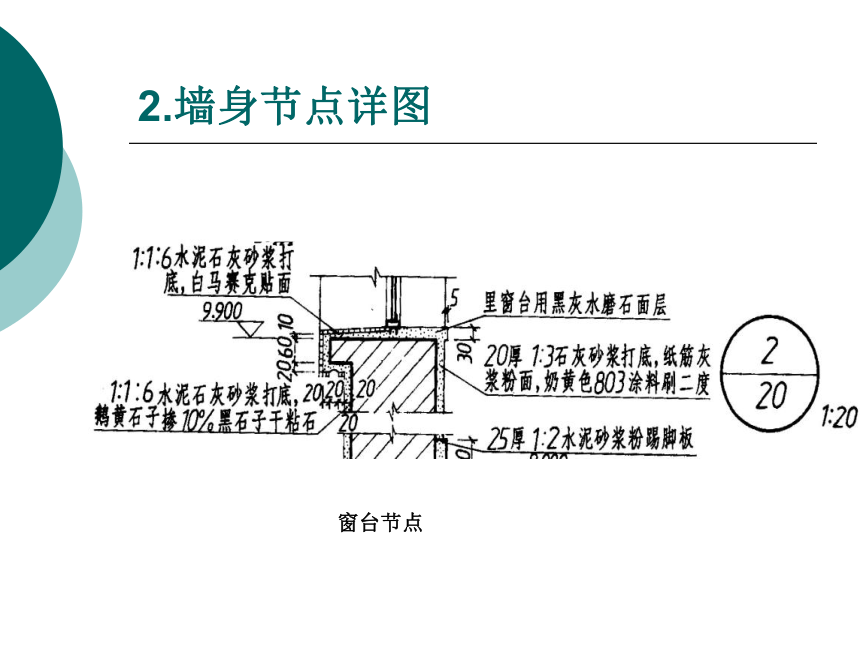

窗台节点
2.墙身节点详图

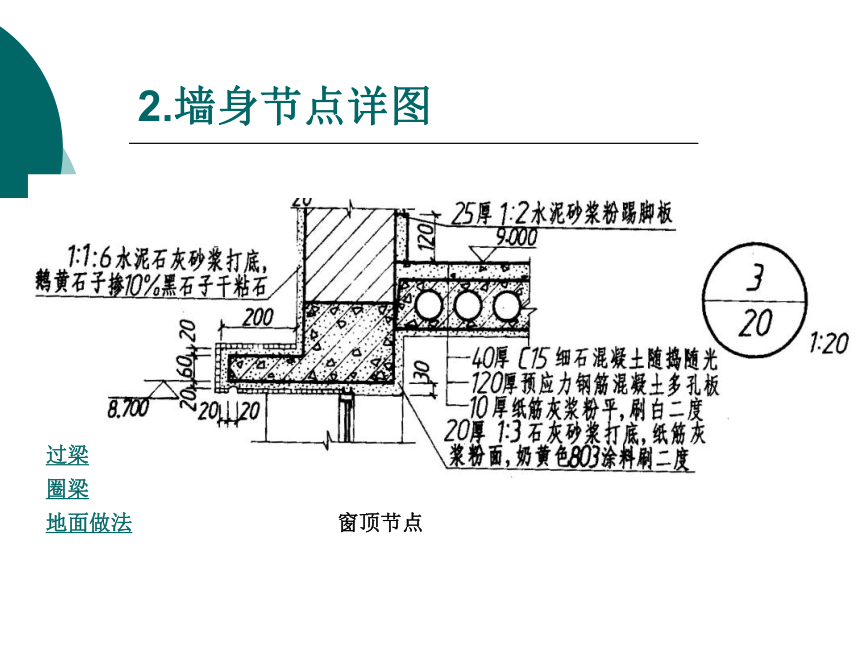

窗顶节点
过梁
圈梁
地面做法
过梁类型

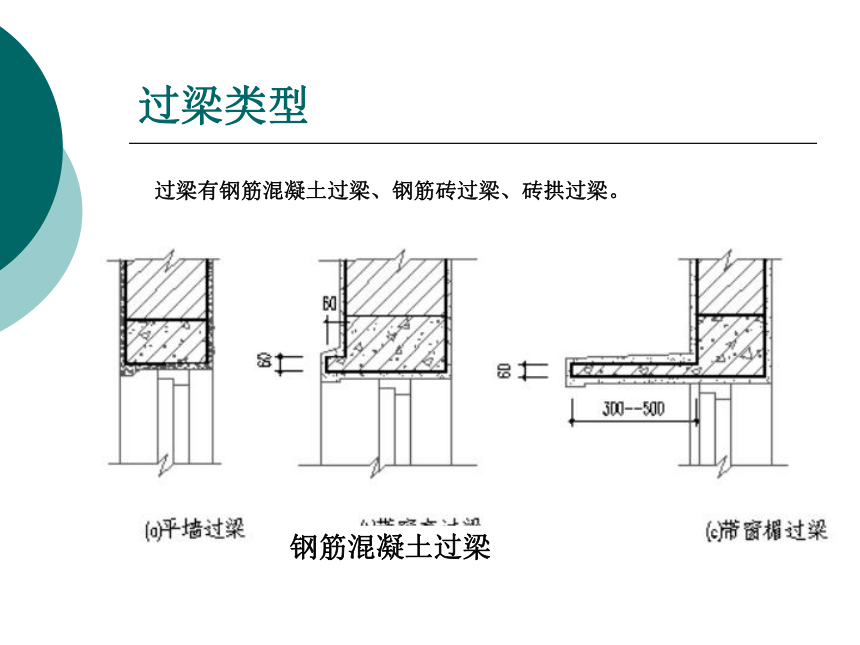

钢筋混凝土过梁
过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。
过梁类型

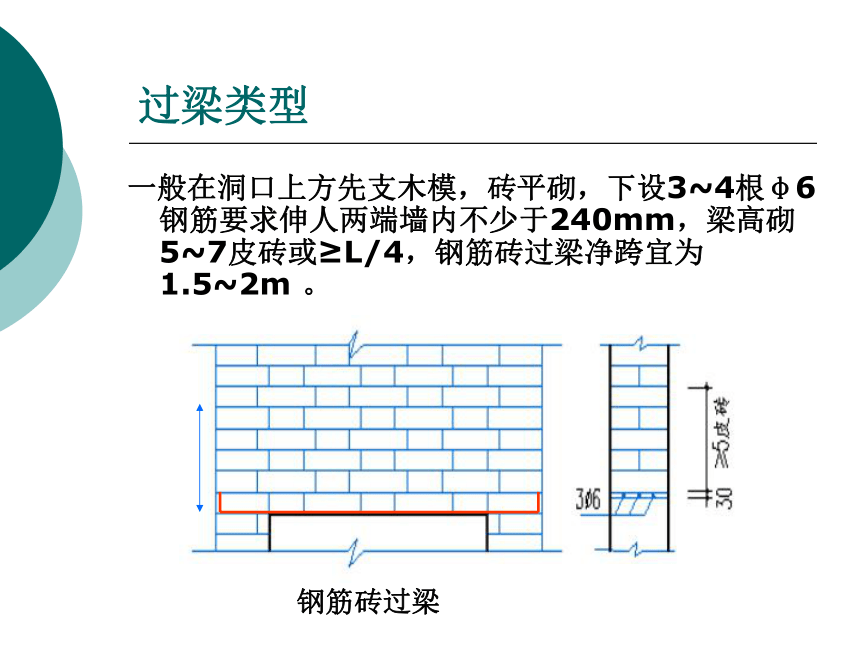

一般在洞口上方先支木模，砖平砌，下设3~4根φ6钢筋要求伸人两端墙内不少于240mm，梁高砌5~7皮砖或≥L/4，钢筋砖过梁净跨宜为1.5~2m 。
钢筋砖过梁
过梁类型
平拱砖过梁
半圆砖拱
圈梁
圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。
圈梁宜设在楼板标高处，尽量与楼板结构连成整体，当圈梁与过梁位置相近时，也可设在门窗洞口上部，兼起过梁作用。
钢筋混凝土圈梁的高度不小于120mm，宽度与墙厚相同 。
圈梁遇到门窗洞口时应设附加圈梁。
圈梁
砖砌圈梁 预制板圈梁 现浇板圈梁
圈梁
2
L≥2H，且>1000
附加圈梁
地面构造
按面层所用材料和施工方式不同，常见楼地面做法可分为以下几类：整体类地面、块材类地面、塑料类地面、木地面等
整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。
整体地面
水泥砂浆地面
整体地面
细石混凝土地面
细石混凝土地面的做法是用35~40mm厚C20细石混凝土随打随磨光如在内配置纵横向钢筋φ6@200，则可以提高预制楼板层的整体性，满足抗震要求。在细石混凝土内掺入一定量的三氯化铁，则可提高其抗渗性，成为耐油混凝土地面。
整体地面
水磨石地面
块材地面
块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等
缸砖、地面砖构造做法： 20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。
2.墙身节点详图
勒脚和明沟节点
3.小结
本小节主要讲解了对外墙身详图的识读及
墙身的各节点构造详图识读。
