建筑设计依据项目1建筑概论1.人体尺度和人体活动所需的空间尺度
2.家具、设备尺寸和使用它们所需的必要空间
3.自然环境影响
4.规范规程等
建筑设计依据：
建筑设计依据
建筑设计依据

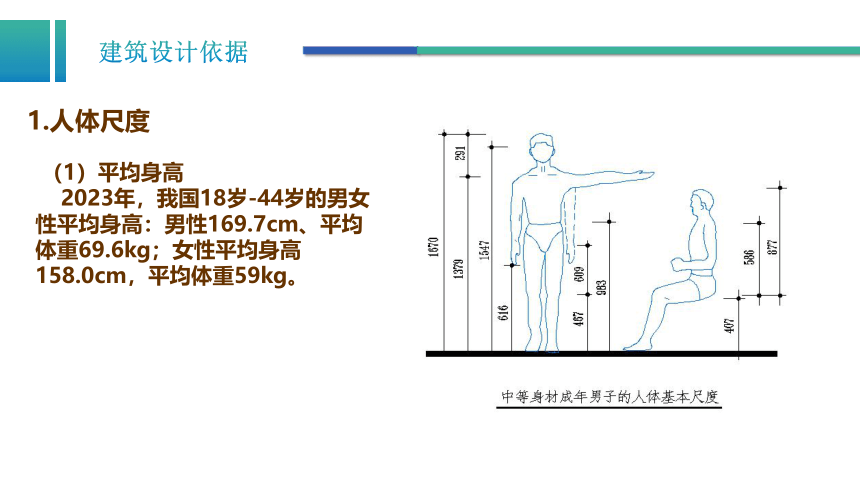

1.人体尺度
（1）平均身高
2023年，我国18岁-44岁的男女性平均身高：男性169.7cm、平均体重69.6kg；女性平均身高158.0cm，平均体重59kg。
（2）人体活动所需空间
建筑设计依据
建筑设计依据

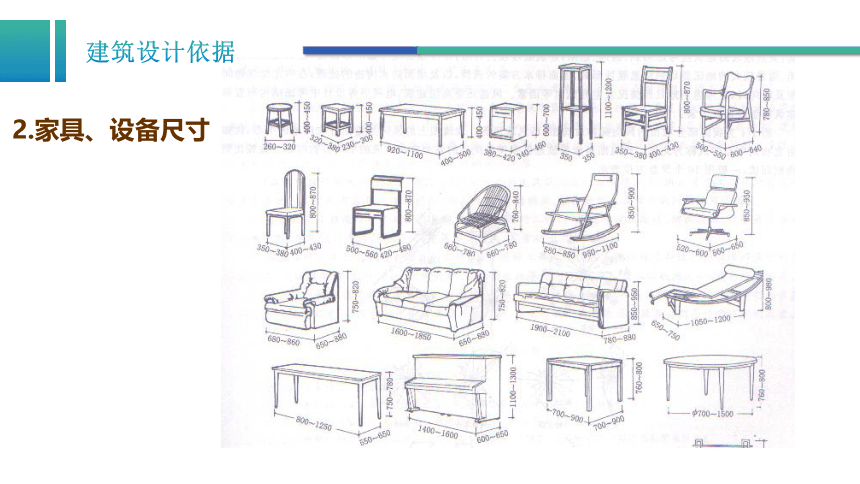

2.家具、设备尺寸
建筑设计依据
（1）温度、湿度、日照、雨雪、风向、风速等气候条件
建筑设计依据
3.自然环境
（2）地形、地质条件和地震烈度
地震烈度表示发生地震时，地面及建筑物遭受破坏的程度。地震设防烈度在6度及以上的地区需进行抗震设计。
建筑设计依据
（3）水文条件
水文条件是指地下水位的高低及地下水的性质，直接影响到建筑物基础及地下室。
一般应根据地下水位的高低及地下水的性质确定是否在该地区建造房屋或采取相应的防水和防腐措施。
建筑设计依据
（1）通用性
《建筑模数协调统一标准》GB/T5002-2013
《房屋建筑制图统一标准》GB/T5001-2017
《民用建筑设计统一标准》GB 50532-2019
（2）专项性
《住宅设计规范》（GB50096-2011）
《办公建筑设计标准》（JGJ/T67-2019）
《宿舍建筑设计规范》（JGJ36-2016）
建筑设计依据
（4）国家和省市规范规程
《建筑模数协调统一标准》GB/T5002-2013
（1）基本模数
（2）扩大模数
（3）分模数
（4）模数数列
（5）构件有关的尺寸
建筑设计依据
（1）基本模数
基本模数是建筑模数协调统一标准中的基本尺寸单位，用M表示。1M等于100mm。
（2）扩大模数
扩大模数是导出模数的一种。 其数值为基本模数的倍数。为了减少类型、统一规格，扩大模数按3M、6M、12M（1200mm）、15M等取用。
（3）分模数
分模数是导出模数的另一种。其数值为基本模数的分倍数。 为了满足细小尺寸的需要，分模数按1/2M（50mm）、1/5M（20mm）、1/10M（10mm）取用。
建筑设计依据
