第
部分
任务2.5 识读屋顶构造图
2.5.4 柔性防水屋面构造

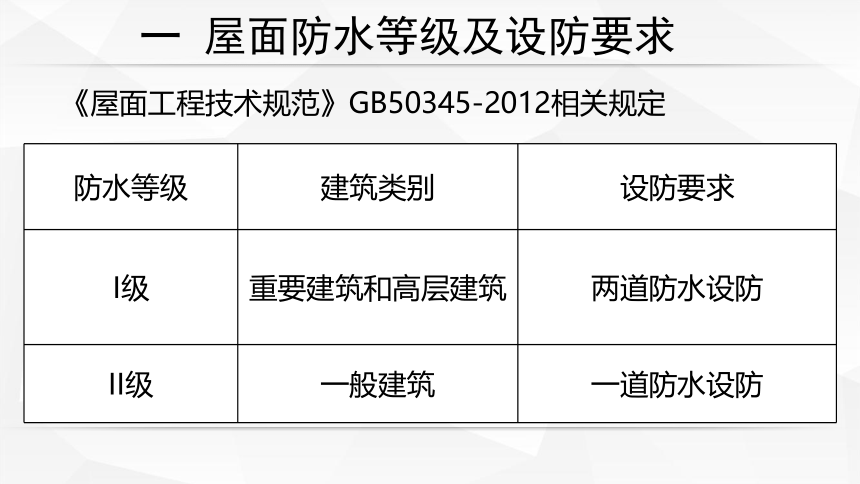

防水等级 建筑类别 设防要求
I级 重要建筑和高层建筑 两道防水设防
II级 一般建筑 一道防水设防
一 屋面防水等级及设防要求
《屋面工程技术规范》GB50345-2012相关规定

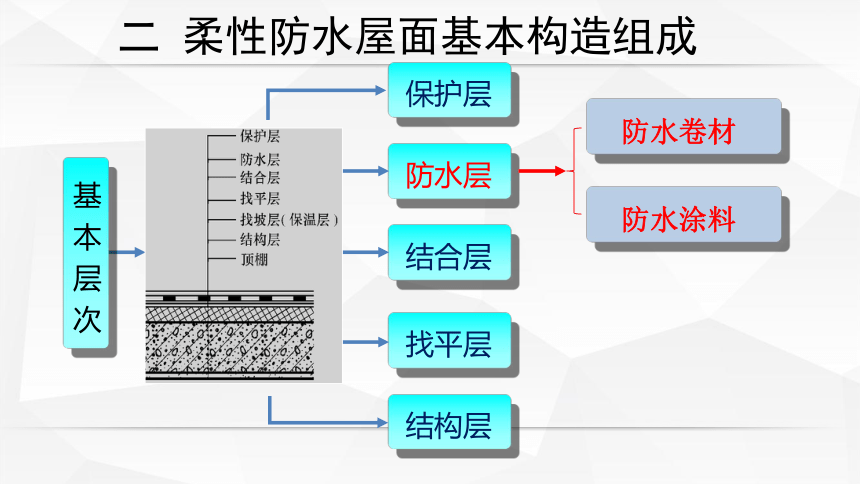

二 柔性防水屋面基本构造组成
基本层次
保护层
防水层
结合层
找平层
结构层
防水卷材
防水涂料

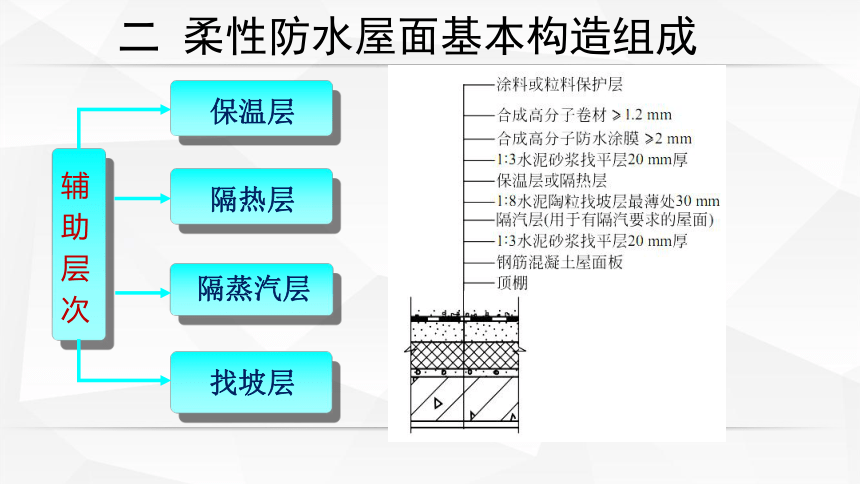

辅助层次
保温层
隔热层
隔蒸汽层
找坡层
二 柔性防水屋面基本构造组成

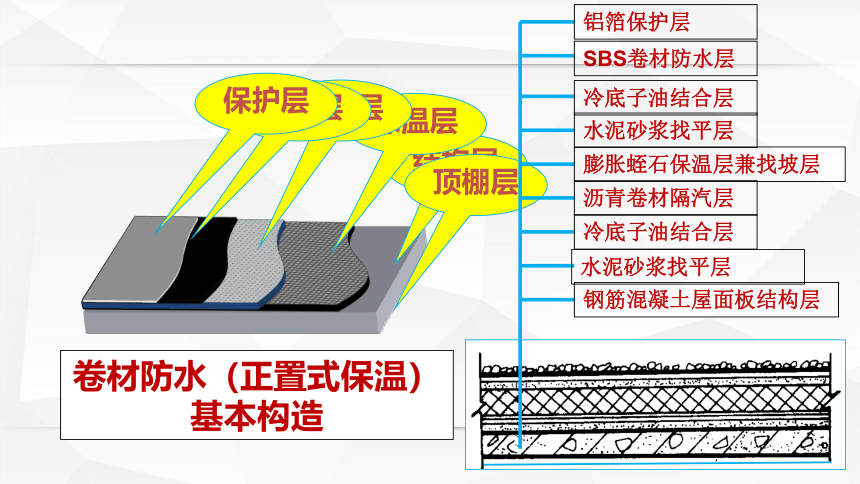

卷材防水（正置式保温）基本构造
结构层
保温层
找平层
防水层
保护层
顶棚层
铝箔保护层
SBS卷材防水层
冷底子油结合层
水泥砂浆找平层
膨胀蛭石保温层兼找坡层
沥青卷材隔汽层
水泥砂浆找平层
钢筋混凝土屋面板结构层
冷底子油结合层
顶棚层
结构层
找平层
结合层
保温层
防水层
保护层

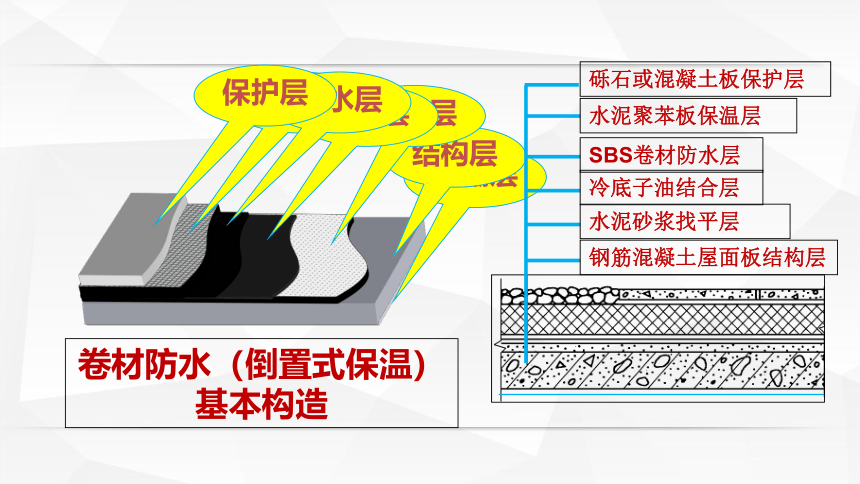

卷材防水（倒置式保温）基本构造
砾石或混凝土板保护层
水泥聚苯板保温层
SBS卷材防水层
冷底子油结合层
水泥砂浆找平层
钢筋混凝土屋面板结构层
二 柔性防水屋面基本构造组成
粘合剂
卷材
冷底子油、沥青胶
溶剂型胶粘剂
沥青类防水卷材
高聚物改性
沥青类防水卷材
合成高分子
防水卷材
三 防水材料
三 防水材料
四 柔性防水屋面防水层施工
四 柔性防水屋面防水层施工
五 课后作业
完成附件2.5.4习题
