(共15张PPT)
第
部分
任务2.3识读楼地层构造图
2.3.3楼地层的防潮和防水

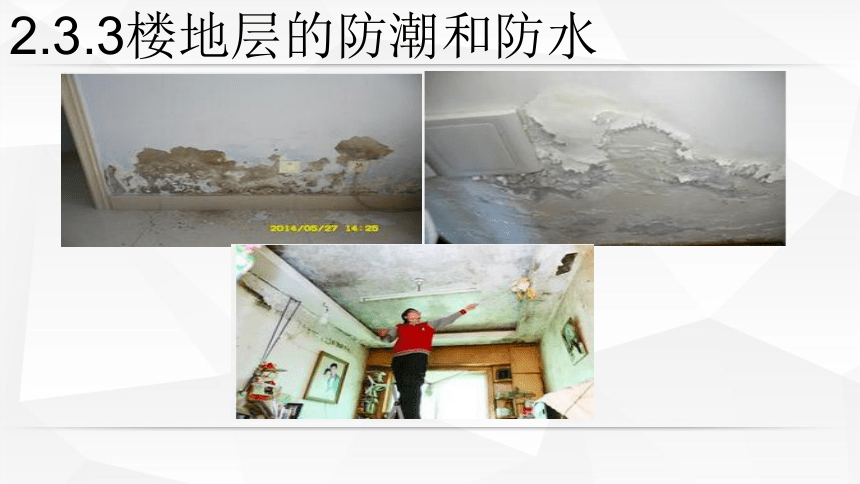

2.3.3楼地层的防潮和防水
一、地层的防潮构造
一般
房间
特殊
要求
60厚C10混凝土垫层

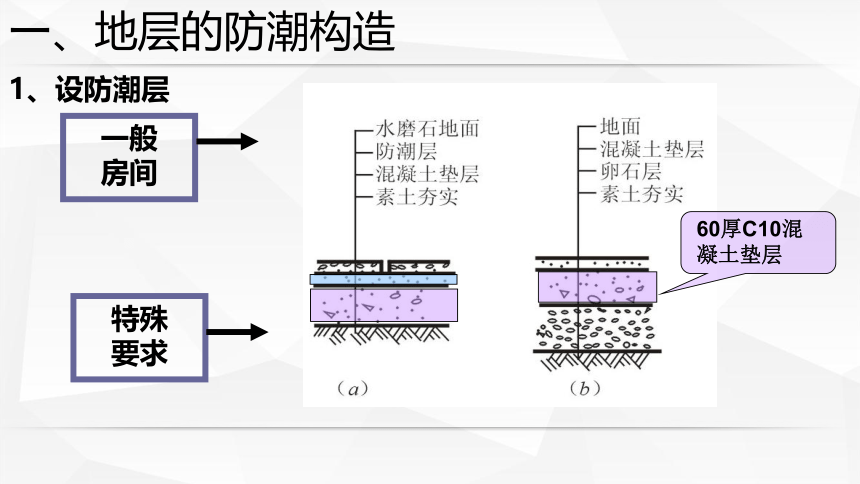

1、设防潮层
地下水
位低
地下水
位高
1∶3水泥炉渣 工业废料
防水层
保温层

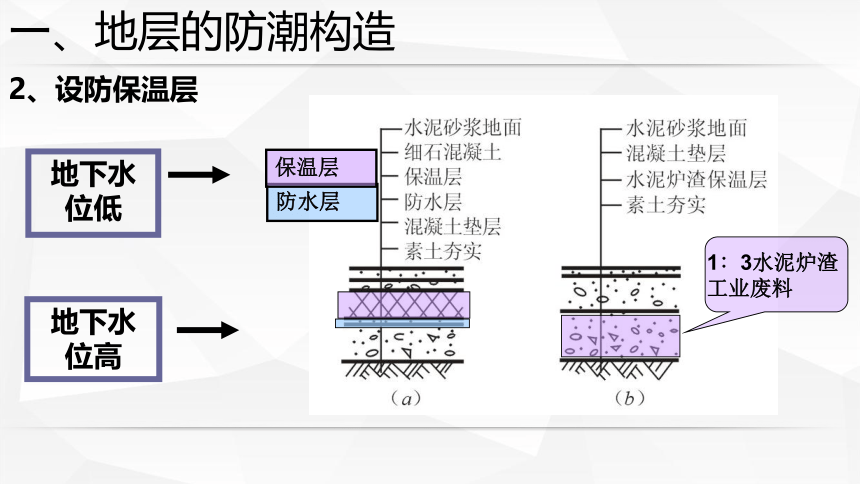

2、设防保温层
一、地层的防潮构造

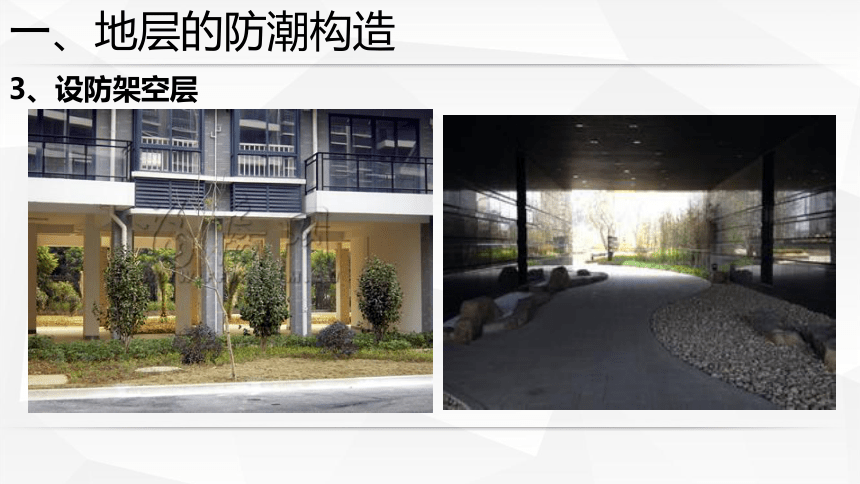

3、设防架空层
一、地层的防潮构造
3、设防架空层
一、地层的防潮构造

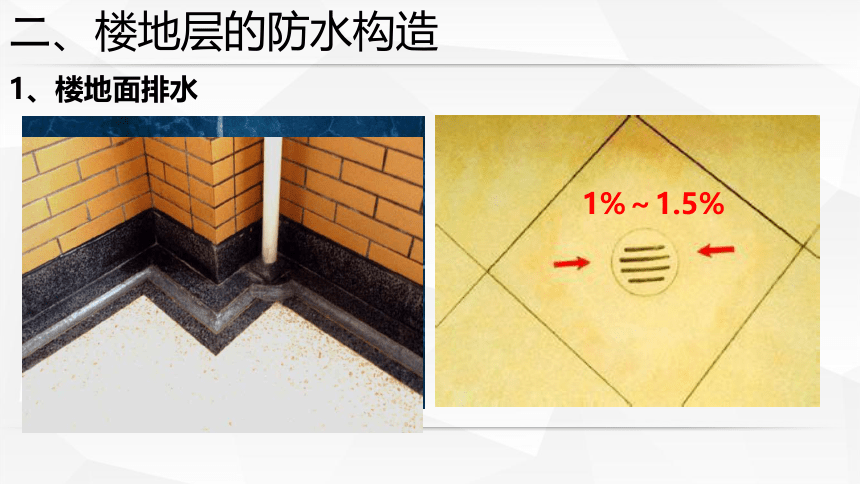

1、楼地面排水
二、楼地层的防水构造
1%～1.5%
1、楼地面排水
二、楼地层的防水构造
2、楼地面防水
二、楼地层的防水构造
宜采用水泥砂浆、水磨石地面或缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。
结构层
现浇钢筋混凝土楼板
面层
防水层
防水卷材、防水砂浆和防水涂料
3、楼地面细部构造
二、楼地层的防水构造
防水层上翻
3、楼地面细部构造
二、楼地层的防水构造
防水层铺至门外
3、楼地面细部构造
二、楼地层的防水构造
普通管道穿越楼板
3、楼地面细部构造
二、楼地层的防水构造
热力管道穿越楼板
三、课后小结
本次课主要对楼地层的防潮防水的设置位置，处理方法进行了详细的介绍。
五、课后作业
完成附件3.2.3楼地层的防潮和防水练习题
