第
部分

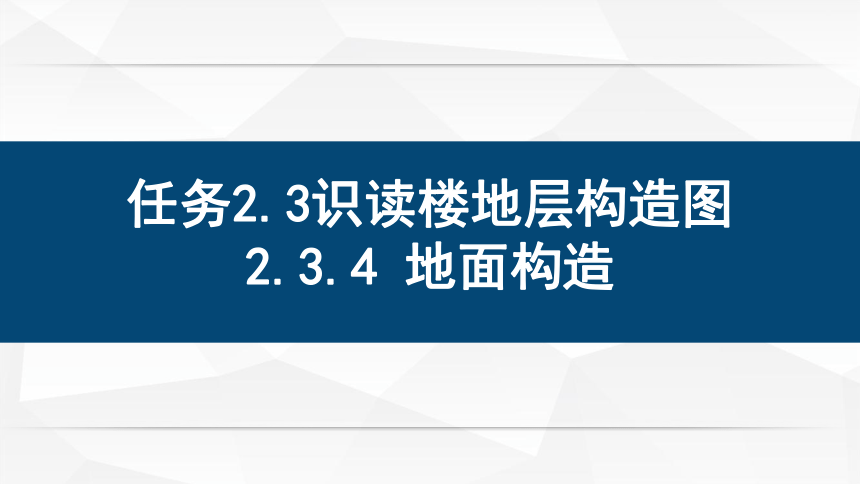

任务2.3识读楼地层构造图
2.3.4 地面构造
一、地面的含义和类型

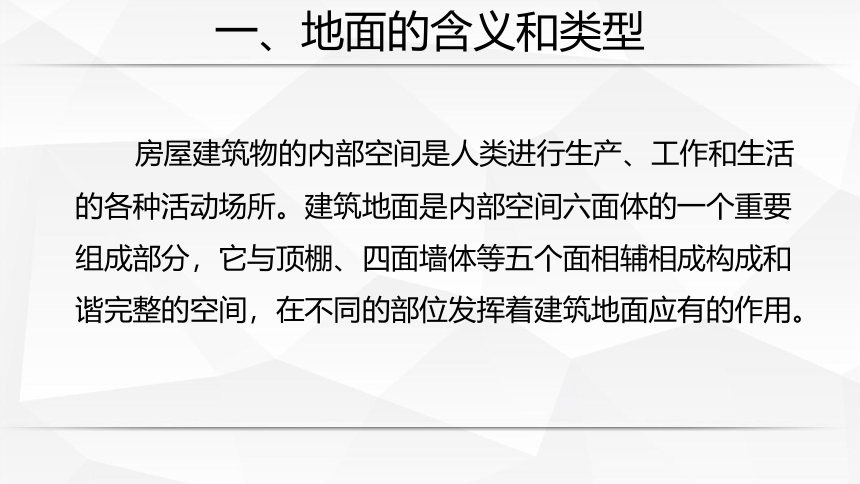

房屋建筑物的内部空间是人类进行生产、工作和生活的各种活动场所。建筑地面是内部空间六面体的一个重要组成部分，它与顶棚、四面墙体等五个面相辅相成构成和谐完整的空间，在不同的部位发挥着建筑地面应有的作用。
一、地面的含义和类型

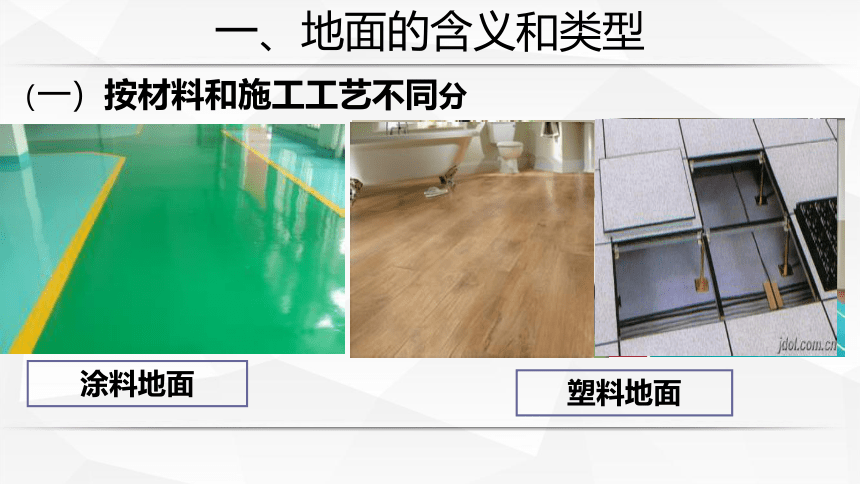

（一）按材料和施工工艺不同分
块材地面
木地面
整体地面
塑料地面
涂料地面
（一）按材料和施工工艺不同分
一、地面的含义和类型
二、地面的构造要求

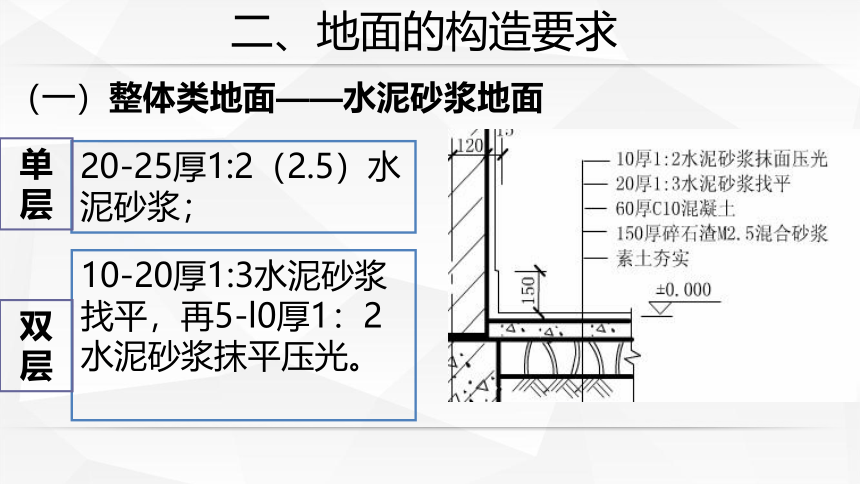

（一）整体类地面——水泥砂浆地面
20-25厚1:2（2.5）水泥砂浆；
10-20厚1:3水泥砂浆找平，再5-l0厚1：2水泥砂浆抹平压光。
单层
双层
二、地面的构造要求

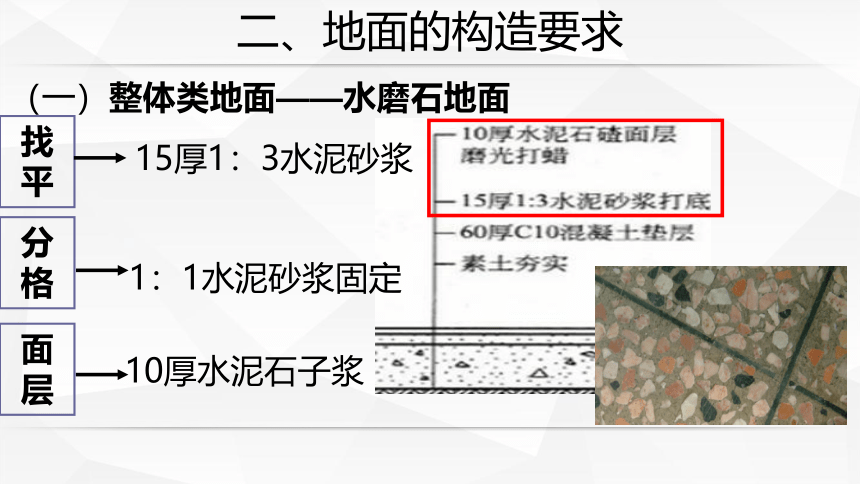

（一）整体类地面——水磨石地面
1：1水泥砂浆固定
找平
分格
面层
15厚1：3水泥砂浆
10厚水泥石子浆
（二）块料类地面——缸砖、地砖及陶瓷锦砖地面
二、地面的构造要求
水泥砂浆或粘结剂
找平
结
合
面层
20厚1：3水泥砂浆
各类面砖（素水泥浆擦缝）
（二）块料类地面——石材地面
二、地面的构造要求
干硬性水泥砂浆
用木锤轻击调整
用水平仪校平
板缝隙处理
找平
结
合
面层
（三）木地面——架空木地板
架空式木地板：架空式木地板是在地面先砌地垄墙，然后安装木搁栅、毛地板、面层地板。
二、地面的构造要求
（三）木地面——实铺木地板
二、地面的构造要求
实铺式木地板：实铺式木地板基层上采用木搁栅，木搁栅的间距一般为400毫米，中间可填一些轻质材料，以减低人行走时的空鼓声、并改善保温隔热效果。为增强整体性，木搁栅之上铺钉毛地板，最后在毛地板能上能下打接或粘接木地板。 在木地板一墙的交接处，要用踢脚板压盖。为散发潮气，可在踢脚板上开孔通风。
（三）木地面——粘贴木地板
二、地面的构造要求
粘贴式木地板：在混凝土结构层上用15毫米厚1：3水泥砂浆找平，现在大多采用不着高分子粘结剂，将木地板直接粘贴在地面上。
三、课后小结
本次课主要对整体地面、块料类地面、木地面构造做法进行了详细的介绍。
四、课后作业
请大家完成地面构造相关练习题
