第
部分
任务2.2识读墙身构造图
　2.2.3 圈梁与构造柱构造

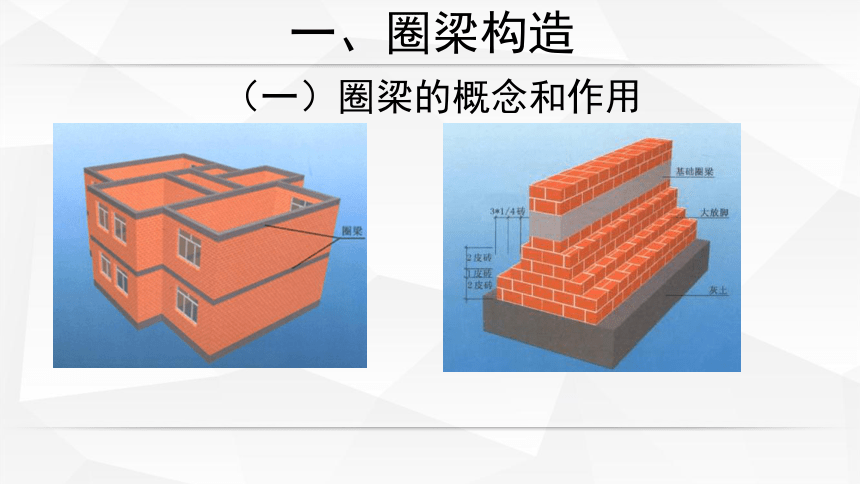

一、圈梁构造
（一）圈梁的概念和作用
悬挑窗台

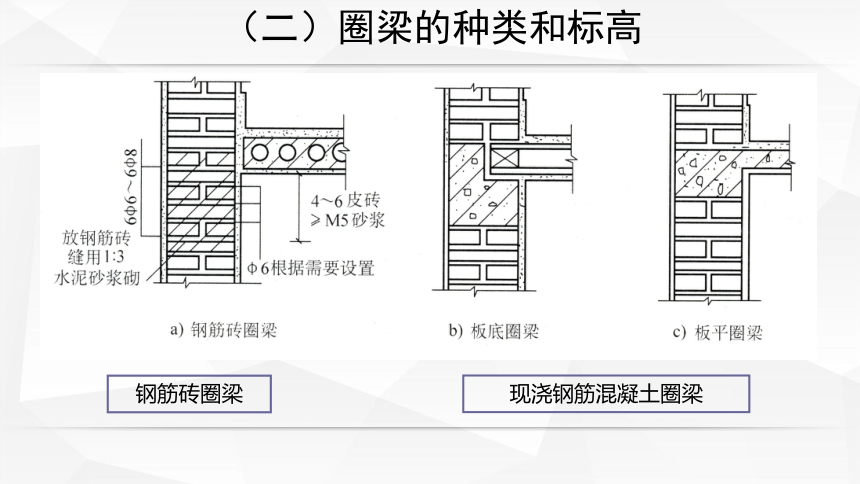

（二）圈梁的种类和标高
悬挑窗台
现浇钢筋混凝土圈梁
钢筋砖圈梁

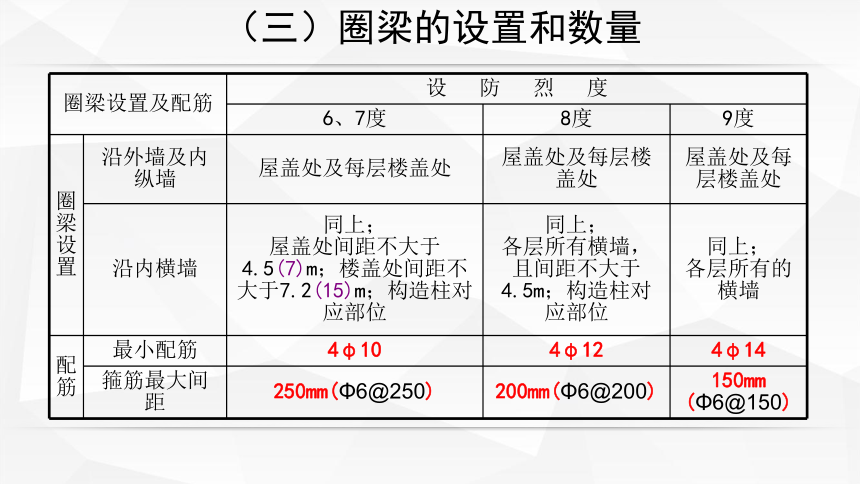

（三）圈梁的设置和数量
悬挑窗台
圈梁设置及配筋 设 防 烈 度 6、7度 8度 9度
圈 梁 设 置 沿外墙及内纵墙 屋盖处及每层楼盖处 屋盖处及每层楼盖处 屋盖处及每层楼盖处
沿内横墙 同上； 屋盖处间距不大于4.5(7)m；楼盖处间距不大于7.2(15)m；构造柱对应部位 同上； 各层所有横墙，且间距不大于4.5m；构造柱对应部位 同上；
各层所有的横墙
配 筋 最小配筋 4φ10 4φ12 4φ14
箍筋最大间距 250mm(Φ6@250) 200mm(Φ6@200) 150mm
(Φ6@150)
悬挑窗台
悬挑窗台
（四）圈梁的尺寸和配筋
高度：一般不小于120㎜，基础中圈梁的最小高度为180㎜。常见为180mm与240mm。
宽度：圈梁的截面宽度宜与墙同厚，且≥240㎜。
配筋：纵向钢筋不应小于4φ12，箍筋间距不大于200mm。
（五）附加圈梁
悬挑窗台

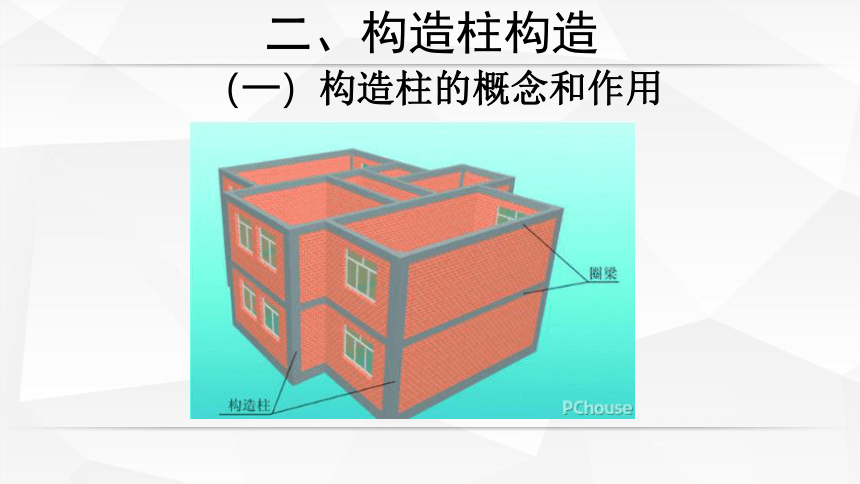

二、构造柱构造
（一）构造柱的概念和作用
（二）构造柱的设置部位
（三）构造柱的尺寸和配筋
砖墙构造柱
（四）构造柱的基础和施工
构造柱不设独立基础
纵横墙交接处构造柱
（四）构造柱的基础及施工
圈梁与构造柱整浇
脱模后的圈梁、构造柱
（五）注意问题
区别点 圈梁、构造柱 框架结构梁、柱
设计
承重
施工
墙体的一部分，不单独承重
承重
断面尺寸和配筋不需结构计算
断面尺寸和配筋需进行结构计算
先浇注梁、柱，框架柱和墙体连接用竖向预留拉结钢筋型式，墙是填充体
采用马牙槎型式，先墙后构造柱，墙不是填充体
框架柱中预留拉筋与墙连接
构造柱和墙体连接采取马牙槎型式
（五）注意问题
框架结构中没有构造柱，说法是否正确？
三、课堂小结
1.在多层砌体房屋中，圈梁与构造柱是提高建筑物整体刚度、稳定性和房屋抗震性能的重要措施。
2.圈梁与构造柱的构造要求因墙体材料、使用环境等而变化，具体结合规范深入理解。
学习建议：
观察周围已建与在建建筑物，注意国家标准、规范、图集等的学习与应用。
四、课后作业
1、完成手册中的相关内容的练习
2、已知某房底层平面图如右，请设计构造柱位置(在图中涂黑表示)及尺寸，并注明相关钢筋设置要求。
