第
部分
任务2.2识读墙身构造图
　2.2.4 变形缝构造

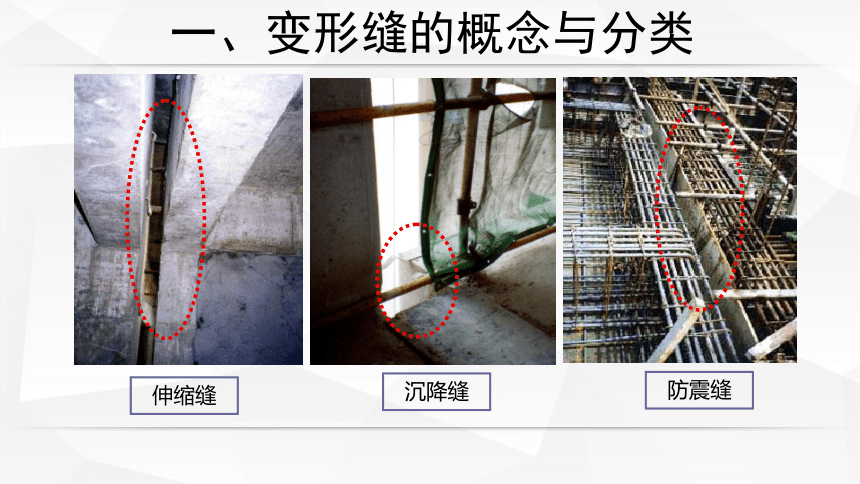

一、变形缝的概念与分类
伸缩缝
沉降缝
防震缝
二、变形缝的设置要求
1
对应变形原因
2
断开
部位
3
设计
依据
4
缝距
缝宽
伸缩缝
温度变化引起热胀冷缩
从基础顶面开始沿建筑全高断开
建筑物的长度、结构类型和屋盖刚度
最大间距一般为50～75m
宽度一般为20～30mm
（一）伸缩缝的设置要求
二、变形缝的设置要求

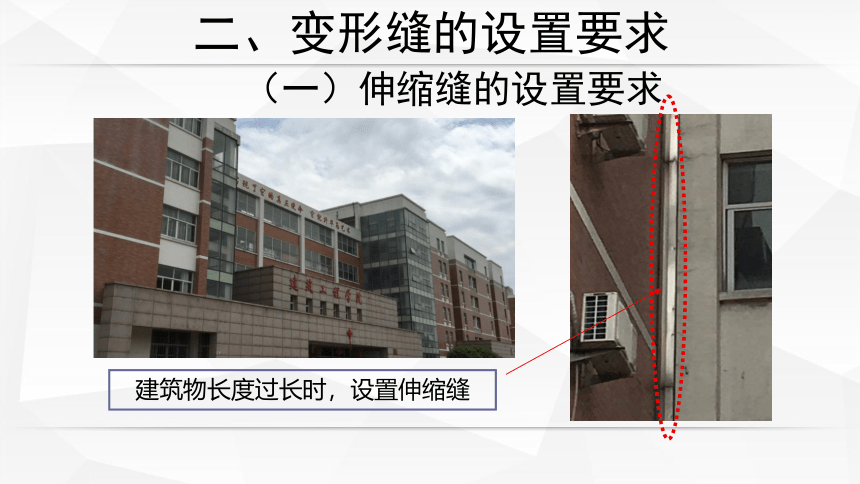

建筑物长度过长时，设置伸缩缝
（一）伸缩缝的设置要求
悬挑窗台
悬挑窗台
二、变形缝的设置要求

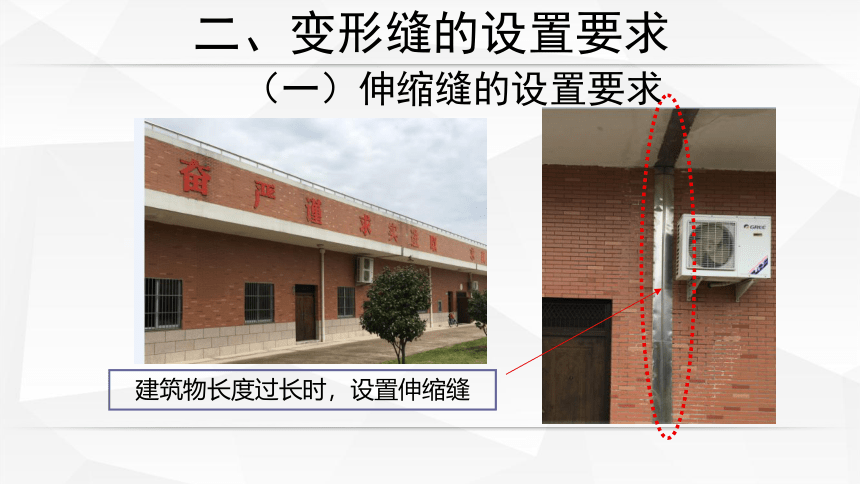

建筑物长度过长时，设置伸缩缝
（一）伸缩缝的设置要求

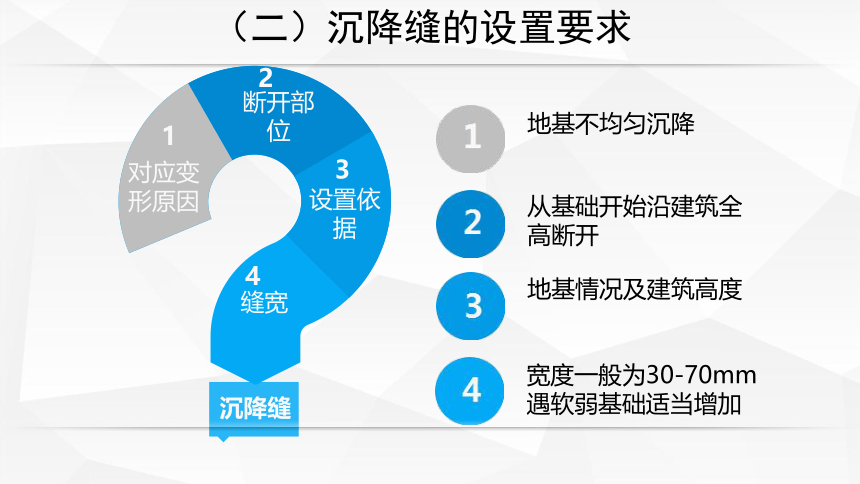

（二）沉降缝的设置要求
1
对应变形原因
2
断开部位
3
设置依据
4
缝宽
沉降缝
地基不均匀沉降
从基础开始沿建筑全
高断开
地基情况及建筑高度
宽度一般为30-70mm
遇软弱基础适当增加
（二）沉降缝的设置要求

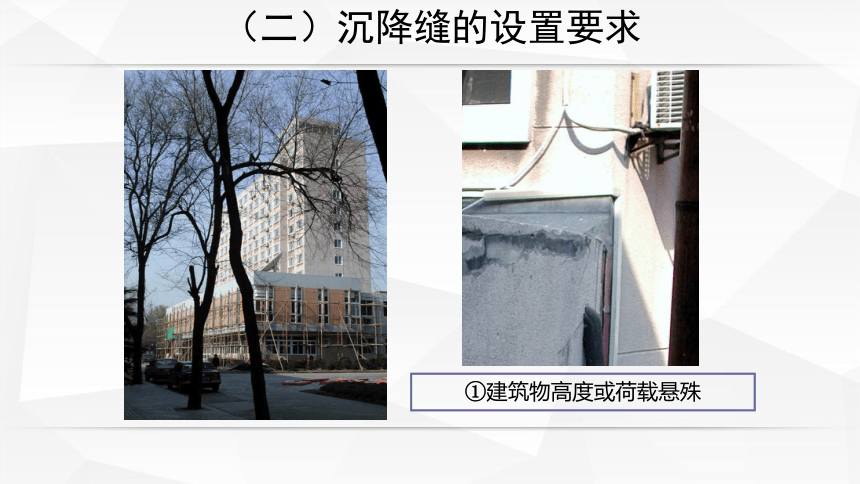

①建筑物高度或荷载悬殊
（二）沉降缝的设置要求
②相邻部分结构形式变化大
（二）沉降缝的设置要求
③新老建筑相邻（或扩建项目）
（三）防震缝的设置要求
1
对应变形原因
2
断开部位
3
设置依据
4
缝宽
防震缝
地震作用
从基础开始沿建筑全高断开，基础不一定断开
设防烈度、结构类型、建筑物高度等
宽度一般为50-100mm
（三）防震缝的设置要求
某社会福利院
在抗震设防地区，设缝的宽度均按防震缝设置
三、变形缝盖缝构造
平缝
错口缝
企口缝
（一）墙体伸缩缝的形式
三、变形缝盖缝构造
（二）墙体伸缩缝的盖缝
三、变形缝盖缝构造
（三）墙体沉降缝的盖缝构造
三、变形缝盖缝构造
（四）墙体防震缝的盖缝构造
三、变形缝盖缝构造
（五）成品外墙变形缝盖板
四、课堂小结及课后作业
小结：
1.变形缝的概念与分类
2.变形缝的设置要求。
3.变形缝盖缝构造。
作业：
完成相应练习
