第
部分
任务1.2初识房屋建筑施工图
1.2.2建筑施工图常用符号

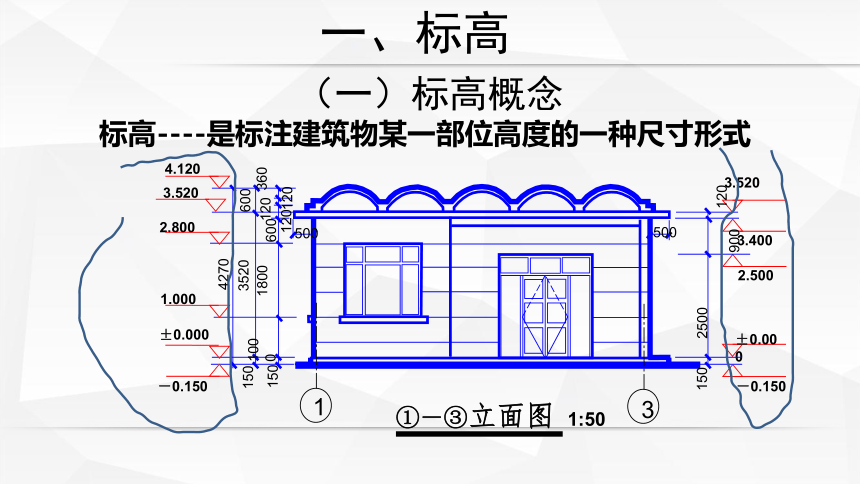

一、标高
（一）标高概念
标高----是标注建筑物某一部位高度的一种尺寸形式
－0.150
±0.000
1.000
2.800
3.520
4.120
2.500
－0.150
±0.000
3.400
3.520
①－③立面图 1:50
600
150
3520
4270
1800
1000
150
2500
120
900
360
600
500
500
150
120
120
120
1
3

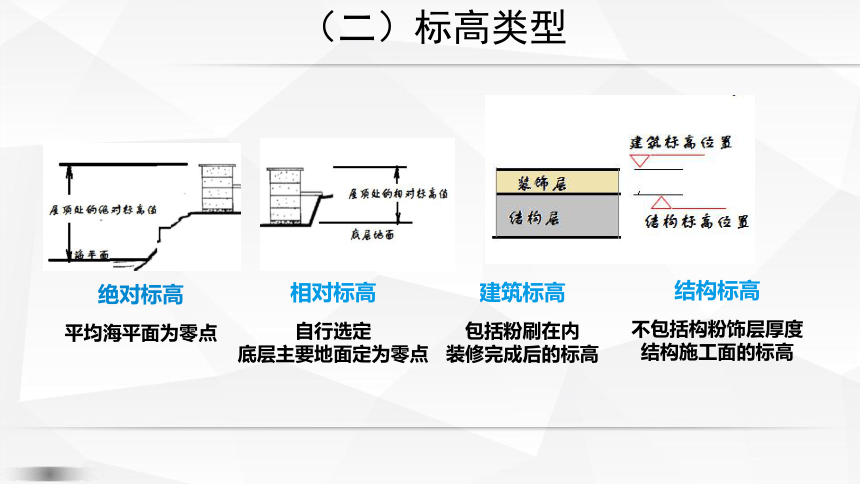

（二）标高类型
绝对标高
平均海平面为零点
结构标高
不包括构粉饰层厚度
结构施工面的标高
相对标高
自行选定
底层主要地面定为零点
建筑标高
包括粉刷在内
装修完成后的标高

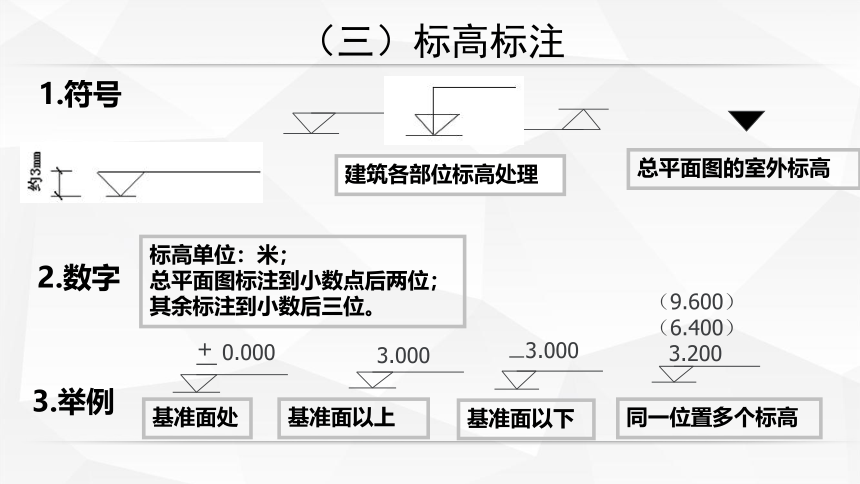

建筑各部位标高处理总平面图的室外标高标高单位：米；总平面图标注到小数点后两位；其余标注到小数后三位。基准面以上基准面处+0.0003.000基准面以下3.000（9.600）（6.400）3.200同一位置多个标高（三）标高标注1.符号2.数字3.举例（四）标注练习

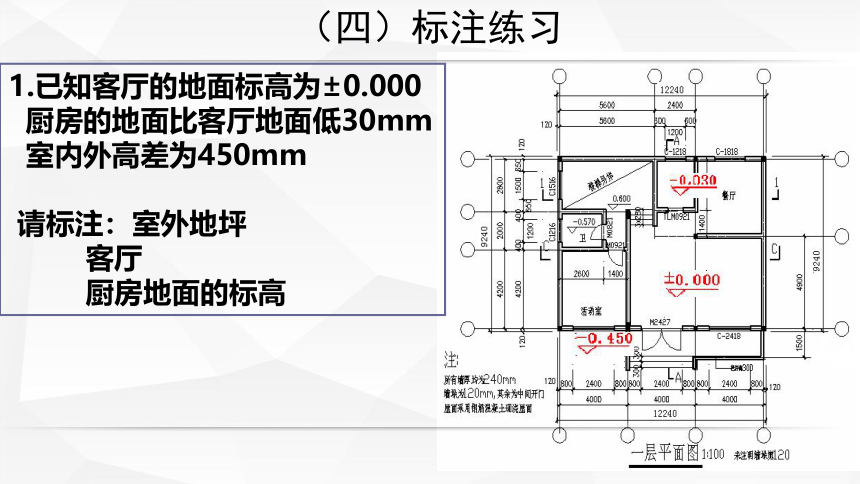

1.已知客厅的地面标高为±0.000
厨房的地面比客厅地面低30mm
室内外高差为450mm
请标注：室外地坪
客厅
厨房地面的标高

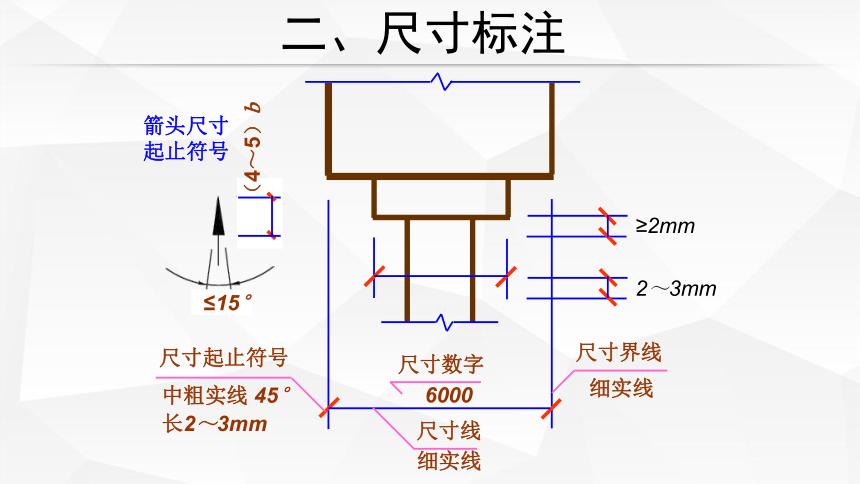

箭头尺寸起止符号
尺寸起止符号
中粗实线 45°
长2～3mm
尺寸线
细实线
尺寸界线
细实线
尺寸数字
6000
≥2mm
2～3mm
≤15°
（4～5）b
二、尺寸标注

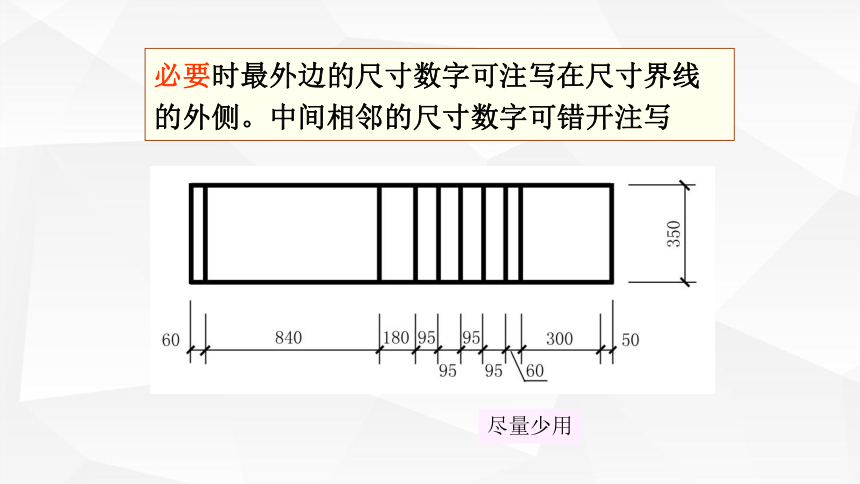

必要时最外边的尺寸数字可注写在尺寸界线的外侧。中间相邻的尺寸数字可错开注写
尽量少用

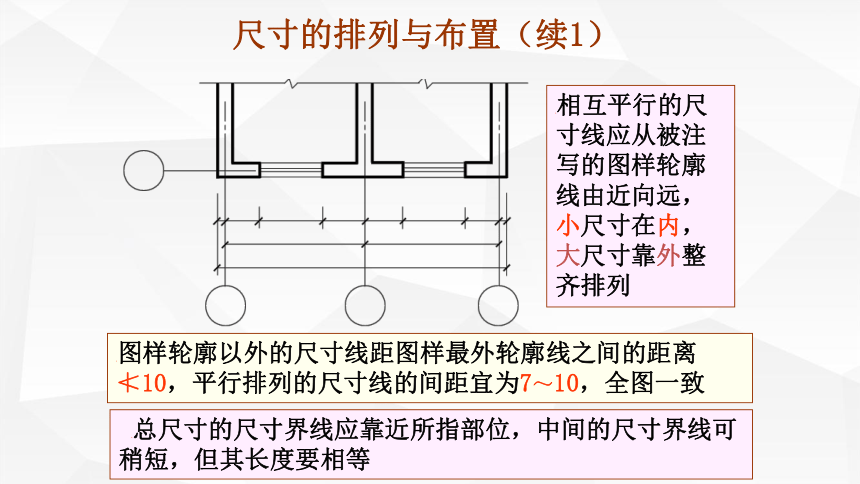

◆相互平行的尺寸线应从被注写的图样轮廓线由近向远，小尺寸在内，大尺寸靠外整齐排列
◆图样轮廓以外的尺寸线距图样最外轮廓线之间的距离≮10，平行排列的尺寸线的间距宜为7～10，全图一致
◆总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线可稍短，但其长度要相等
尺寸的排列与布置（续1）

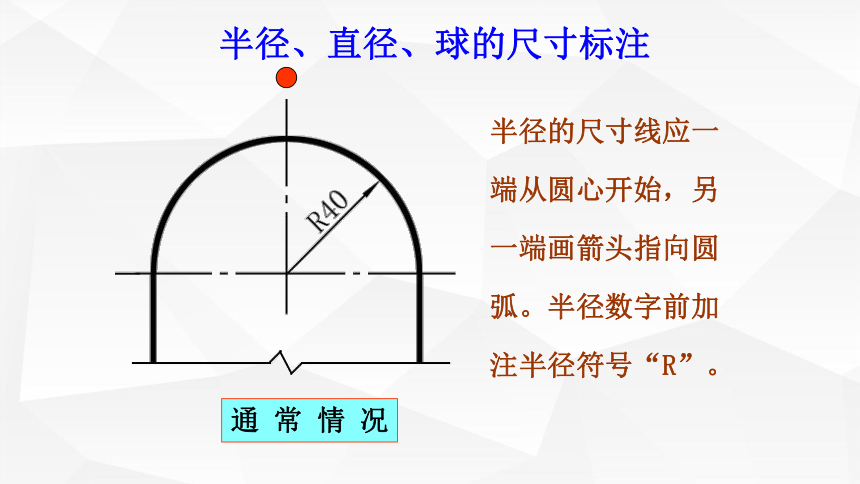

半径、直径、球的尺寸标注
半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前加注半径符号“R”。
通 常 情 况
半径、直径、球的尺寸标注（续1）
特 殊 情 况
较大圆弧标注
较小圆弧标注
半径、直径、球的尺寸标注
圆的直径尺寸前标注直径符号“φ”，圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧
较小圆的直径标注
通 常 情 况
3、半径、直径、球的尺寸标注（续3）
标注球的半径、直径时，应在尺寸前加注符号“S ”，即“SR ”、“Sφ ”， 注写方法同圆弧半径和圆直径
S
S
S
角度的尺寸线应以圆弧表示。此圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号用箭头，若没有足够位置画箭头，可用圆点代替。角度数字应按水平方向注写。
角度、弧度、弧长的标注
标注圆弧的弧长时，尺寸线为与该圆弧同心的圆弧线，尺寸界线垂直于该圆弧的弦，起止符号用箭头表示。弧长数字上方应加圆弧符号“⌒”
⌒
120
标注圆弧的弦长时，尺寸线应平行于该弦的直线，尺寸界线垂直于该弦，起止符号用中粗斜短线表示
角度、弧长、弦长的标注（续1）
薄板厚度、正方形、坡度、非圆曲线等尺寸标注
坡 度 标 注
是坡度符号，为单面箭头，箭头指向下坡方向。
简化尺寸标注
桁架简图尺寸标注方法
除桁架简图、钢筋简图以外，一般的单线图如管线图，都可将杆件或管线长度的尺寸数字沿杆件或管线的一侧注写
三、索引符号与详图符号
（一）索引符号
1.表示：
细实线直径为10mm
详图编号
4
5
4
12
4
88J1
2.形式：
详图编号
详图编号
详图绘制在5号图纸上
详图所在图纸编号
详图所在标准图集页数
标准图集编号
4
5
4
3
剖切位置线
剖视方向线
表示从右向左看
表示从上向下或从后向前
3.局部剖切详图索引符号：
详图编号
详图编号
详图绘制在3号图纸上
详图绘制在本张图纸上
（二）详图符号45详图编号详图编号1.表示：2.形式：4详图所在图纸编号粗实线直径为14mm3.应用实例
建施05
建施17
索引符号
详图符号
四、其他符号细单点长画细实线绘制细实线绘制直径宜为24mm指针尾部的宽度宜为3mm1.引出线2.对称符号3.连接符号4.指北针符号四、其他符号四、其他符号四、小结
标高：标注高度的一种尺寸形式。（四种类型）
单位：m 、三位小数
总平面图标高：涂黑、两位小数
索引符号：
详图符号：
其他符号：引出线、对称符号、连接符号、指北针
粗实线直径为14mm
细实线直径为10mm
四、小结
五、课后作业
1.单选题
2.绘制层高为3米的某楼的四楼标高
3.绘制被索引的图纸编号是3的5号详图符号
（1）用细实线绘制且其直径为10mm的圆表示（ ）。　　　
A.索引符号　 　B.详图符号　　
C.指北针符号　　 D.定位轴线末端的圆
（2）用粗实线绘制的直径14mm的圆圈表示（ ）。
A.索引符号　 　B.详图符号　
C.指北针符号　　 D.定位轴线末端的圆
