(共18张PPT)
第
部分
任务2.4识读楼梯构造图
2.4.1楼梯类型与组成

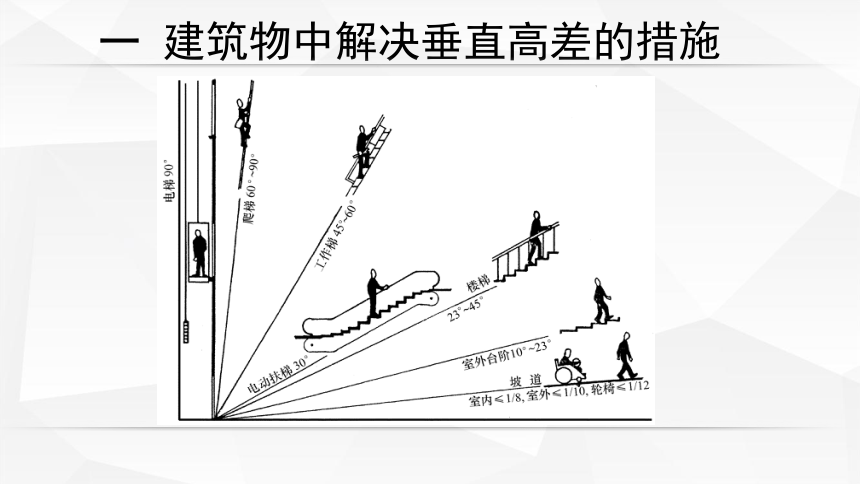

一 建筑物中解决垂直高差的措施

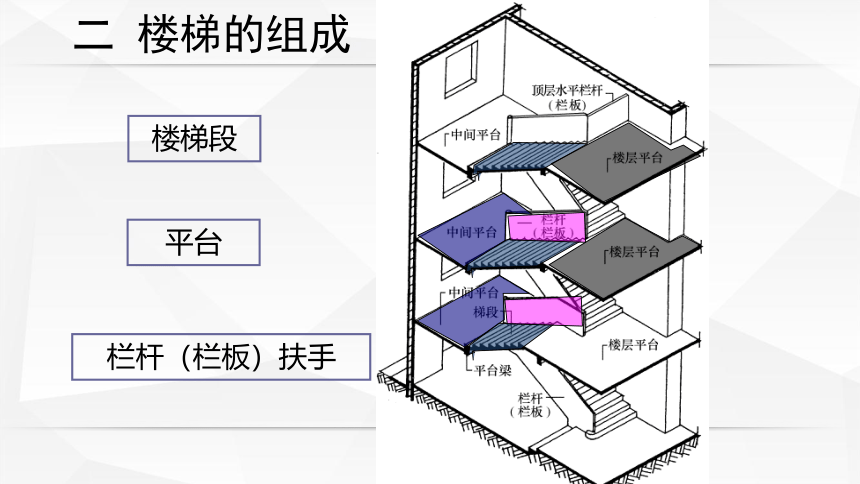

二 楼梯的组成
楼梯段
平台
栏杆（栏板）扶手
三 楼梯的类型

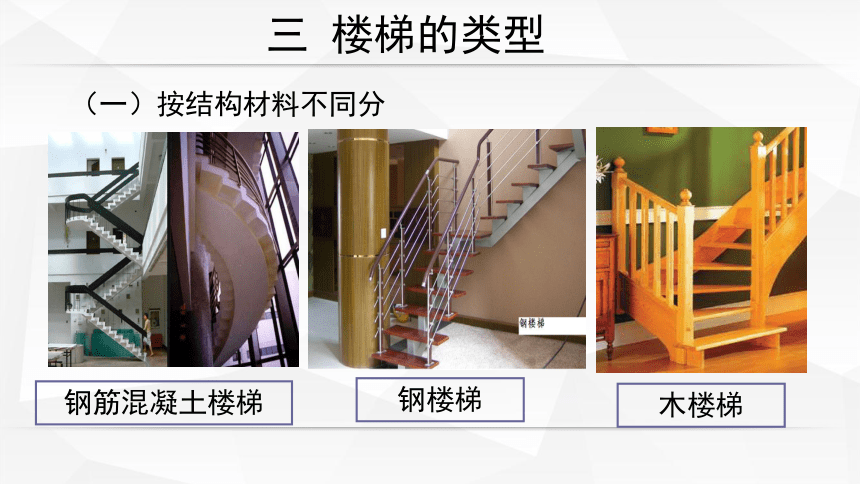

（一）按结构材料不同分
钢筋混凝土楼梯
钢楼梯
木楼梯
（二）按楼梯间平面形式不同分
封闭式
开敞式
防烟
三 楼梯的类型

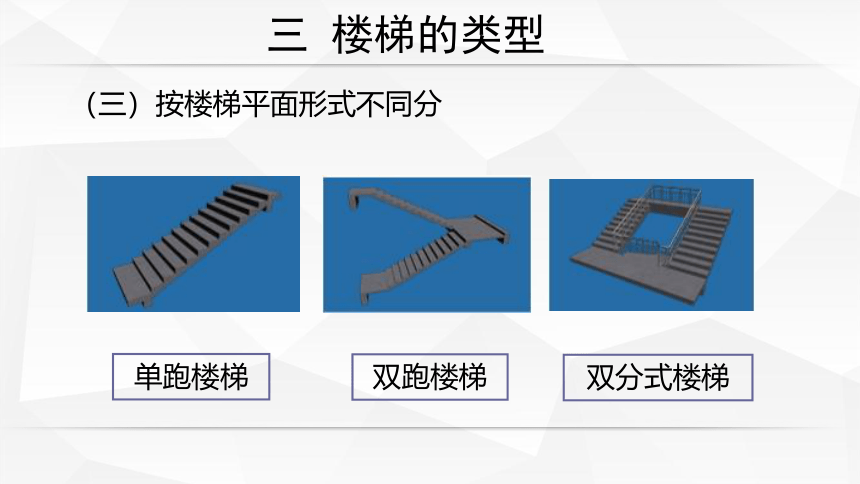

（三）按楼梯平面形式不同分
单跑楼梯
双跑楼梯
双分式楼梯
三 楼梯的类型
双合式楼梯
螺旋楼梯
交叉楼梯
（三）按楼梯平面形式不同分
三 楼梯的类型
四 课后作业
搜集周围楼
梯实物照片
对照片
分类
了解楼
梯尺度
第
部分
任务2.4识读楼梯构造图
2.4.2楼梯尺度
一 楼梯的坡度
楼梯的坡度范围是23°~45°，一般认为30°是楼梯的适宜坡度。
二 楼梯的踏步尺度
一跑楼梯的踏步数一般以3-18步为宜
s-人的平均步距
一般为600-620mm
踏步的宽度与高度可用下列经验公式求得2r+g=s
二 楼梯的踏步尺度
常用适宜踏步尺寸见下表
三 楼梯梯段尺度
单股人流宽为550-700mm
四 楼梯的平台宽度和梯井宽度
平台宽度应大于或等于梯段宽度
梯井宽度60～200mm
公共建筑物楼梯井
梯井宽度需大150mm
五 楼梯的栏杆（栏板）扶手的高度
一般为900mm左右；
平台处水平栏杆（栏板）
扶手的高度不应小于1050mm；
供儿童使用的楼梯应在
500～600mm高度
增设扶手
六 楼梯的净空高度
楼梯段部位的净高
不应小于2200mm
平台部位的净高
不应小于2000mm
六 楼梯的净空高度
平台下净高不够的处理方法
七 课后作业
见附件2.4.2
完成相应的单项选择题
