(共12张PPT)
2023
建筑CAD
直线的绘制
CONTENTS
目录
01
直线的绘制
直线的绘制

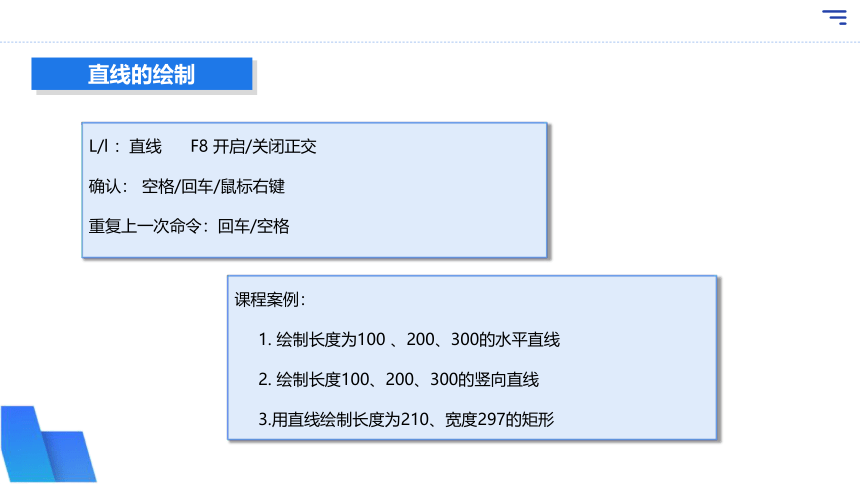

L/l ：直线 F8 开启/关闭正交
确认： 空格/回车/鼠标右键
重复上一次命令：回车/空格
课程案例：

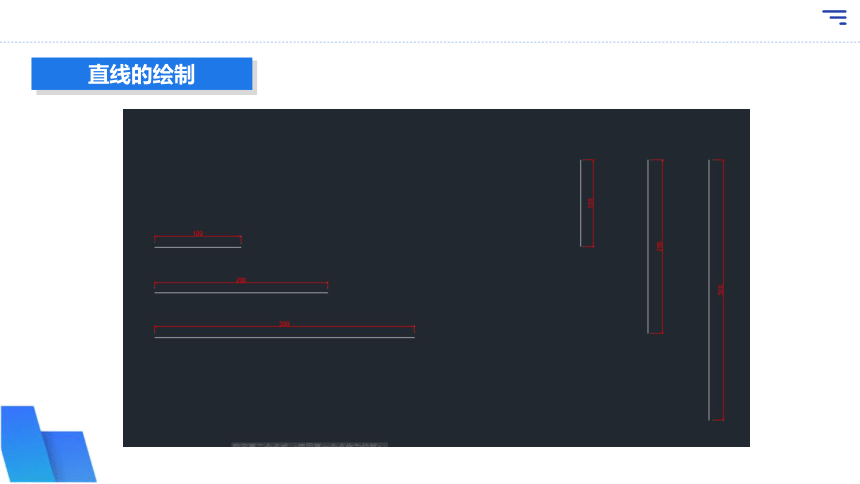

1. 绘制长度为100 、200、300的水平直线
2. 绘制长度100、200、300的竖向直线

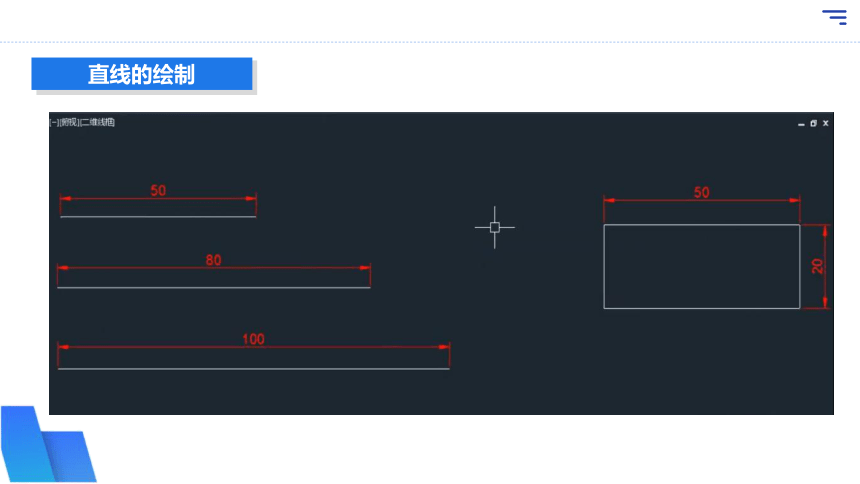

3.用直线绘制长度为210、宽度297的矩形
直线的绘制
直线的绘制
CONTENTS
目录
01
多段线的绘制
多段线的绘制
PL/pl ：多段线 w 宽度—调整多段线宽度
确认： 空格/回车/鼠标右键
撤销上一步：Ctrl+Z或者U
课程案例：
1. 绘制箭头
2. 绘制五角星
2023
建筑CAD
矩形的绘制
CONTENTS
目录
01
矩形的绘制
矩形的绘制
REC/rec ：矩形
1. 输入D——（长度和宽度）—— 确定方向 ——确认： 鼠标左键
2.尺寸输入方式：X ——Tab——Y 确认
课程案例：
1. 绘制长度500，宽度300的矩形。
2. 绘制长度210，宽度297的矩形。
多圆
盆县面命同销修
巾章亚要到
0原壁量日
电
020880
12809川
是毫量1n0
X8
100
200
300
上
-][俯视]二维线酒
-可X
50
50
80
8
100
30
20
7
30
用
A
500
2
